9-10

10

50

50

50

50

50

10

20

70

20

90

Ø100

PCD Ø140

115

20

115

Material de vedação

É possível dar uma das quatro saídas de descarga de ar. (a vedação de duas ou mais saídas de descarga pode provocar
uma avaria)
Remova o painel frontal e introduza o material de vedação na saída de descarga de ar na unidade interior para vedar a
saída de ar.
O material de vedação tem o mesmo comprimento que a saída de descarga de ar mais comprida. Se quiser vedar a saída
de descarga de ar mais curta, corte o material de vedação para o encurtar.
Empurre o material de vedação em cerca de 10mm além da superfície do fundo da unidade interior de maneira a que não
entre em contacto com as lâminas de ar. Certifique-se de que não empurre o material de vedação em mais do que cerca
de 10mm.

•

•

•

•

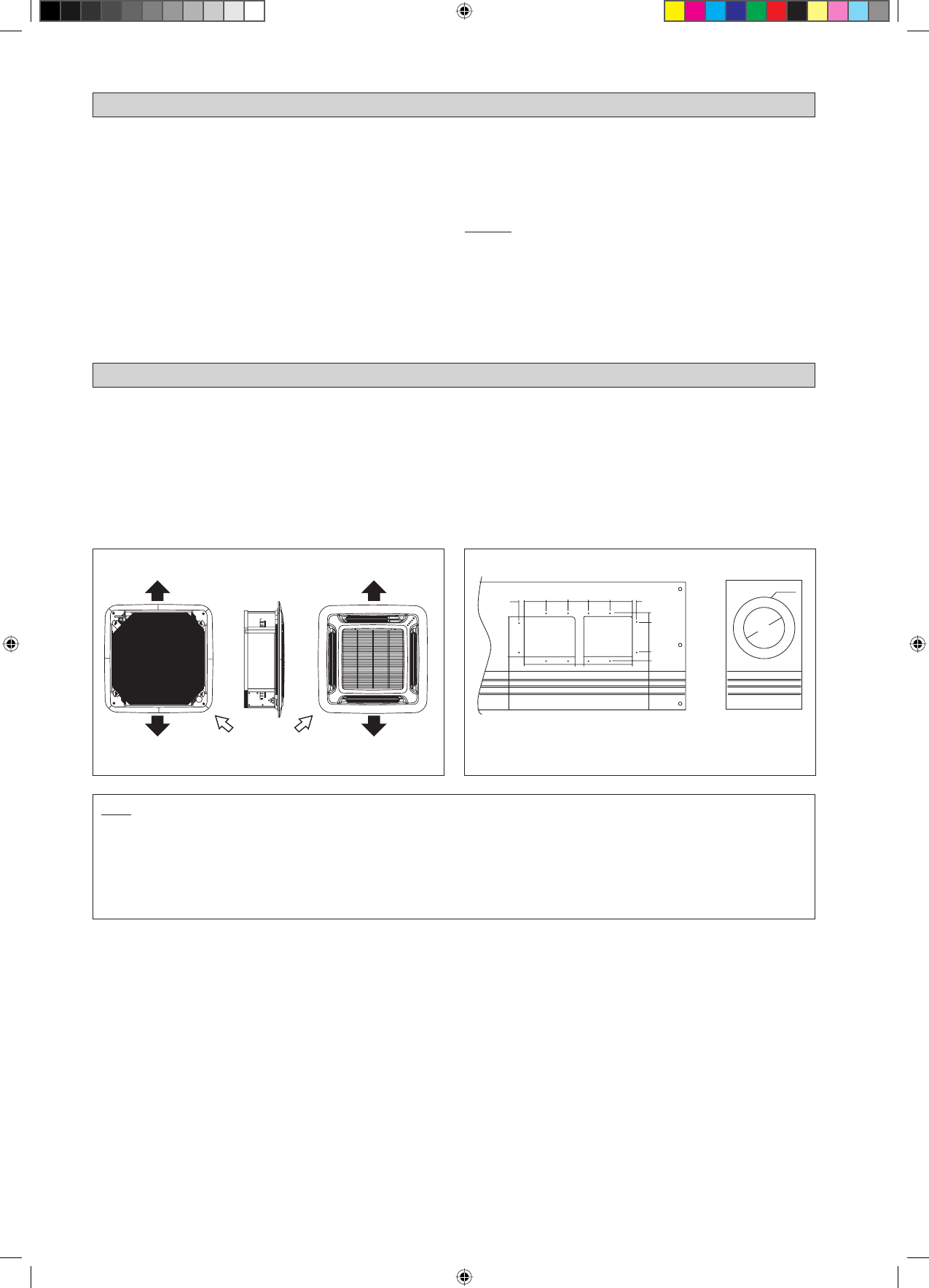

Especificação da conduta curta

A unidade interior é fornecida com um orifício “de rebentamento” para descarga de ar e entrada de ar para ligação à
conduta. Mas só é possível efectuar a ligação da conduta curta para fins de descarga de ar de um dos lados da unidade.
O uso da conduta curta para fins de descarga de ar melhorará a distribuição do fluxo de ar caso haja uma obstrução
(como uma fixação para iluminação) ou numa divisão longa e estreita ou em forma de L. Permite usar a unidade de ar
condicionado em duas divisões simultaneamente.

•

•

Possível dimensão da abertura para ligação à conduta

Orifício de arrebentamento de descarga de ar

Orifício de

arrebentamento de

entrada de ar

Possível direcção para descarga de ar e entrada de ar

Entrada de ar

Descarga de ar

Descarga de ar

Descarga de ar

Descarga de ar

PEÇAS ACESSÓRIAS

Nota

Evite utilizar a conduta curta na qual a grelha de descarga de ar pode ser completamente fechada para impedir o
congelamento do evaporador.
Para impedir a formação de condensação, certifique-se de que existe isolamento térmico suficiente e nenhuma fuga de
ar fresco ao instalar a conduta curta.
Mantenha a introdução da entrada de ar fresco a 20% do fluxo total de ar. Disponibilize também uma câmara e utilize
um turbo ventilador.

•

•

•

É necessário aspirar para eliminar toda a humidade e o ar do sistema.

Aspirar a tubagem e a unidade interior

A unidade interior e os tubos de ligação do  refrigerante devem ser
purgados do ar porque o ar que contém humidade que permanece
no ciclo do refrigerante pode causar o mau funcionamento do
compressor.

Retire as tampas da válvula e da porta de manutenção.
Ligue o centro do manómetro de carga à bomba de
aspiração.
Ligue o manómetro à porta de manutenção da válvula de 3
vias.

•
•

•

VÁCUO E CARREGAMENTO

Inicie a bomba de aspiração. Evacue durante aproximadamente
30 minutos. O tempo de evacuação varia com a diferente
capacidade da bomba de aspiração. Confirme que a agulha
do manómetro de carga se moveu para -760mmHg.

Cuidado

Se a agulha do manómetro não se move para -760mmHg,
certifique-se de que verifica fugas de gás (utilizando o
detector do refrigerante) na ligação de alargamento das
unidades interior e exterior e que repara a fuga antes de
proceder para o próximo passo.
Feche a válvula do manómetro de carga e pare a bomba de
aspiração.

•

•

•
