3-10

Abdichtmaterial

Einer der vier Luftauslässe kann abgedichtet werden. (Abdichtung von zwei oder mehr Luftauslässen kann zu
Betriebsstörungen führen)
Entfernen Sie das Frontpaneel und führen Sie das Abdichtmaterial in den Luftauslaß am Raumgerät ein.
Das Abdichtmaterial hat dieselbe Länge wie der längere Luftauslaß. Wenn der kürzere Luftauslaß abgedichtet werden
soll, muß das Abdichtmaterial entsprechend gekürzt werden.
Drücken Sie das Abdichtmaterial höchstens ca. 10mm tief in das Raumgerät ein. Stellen Sie sicher, dass das
Dichtungsmaterial nicht mehr als 10mm hineingedrückt wird.

•

•
•

•

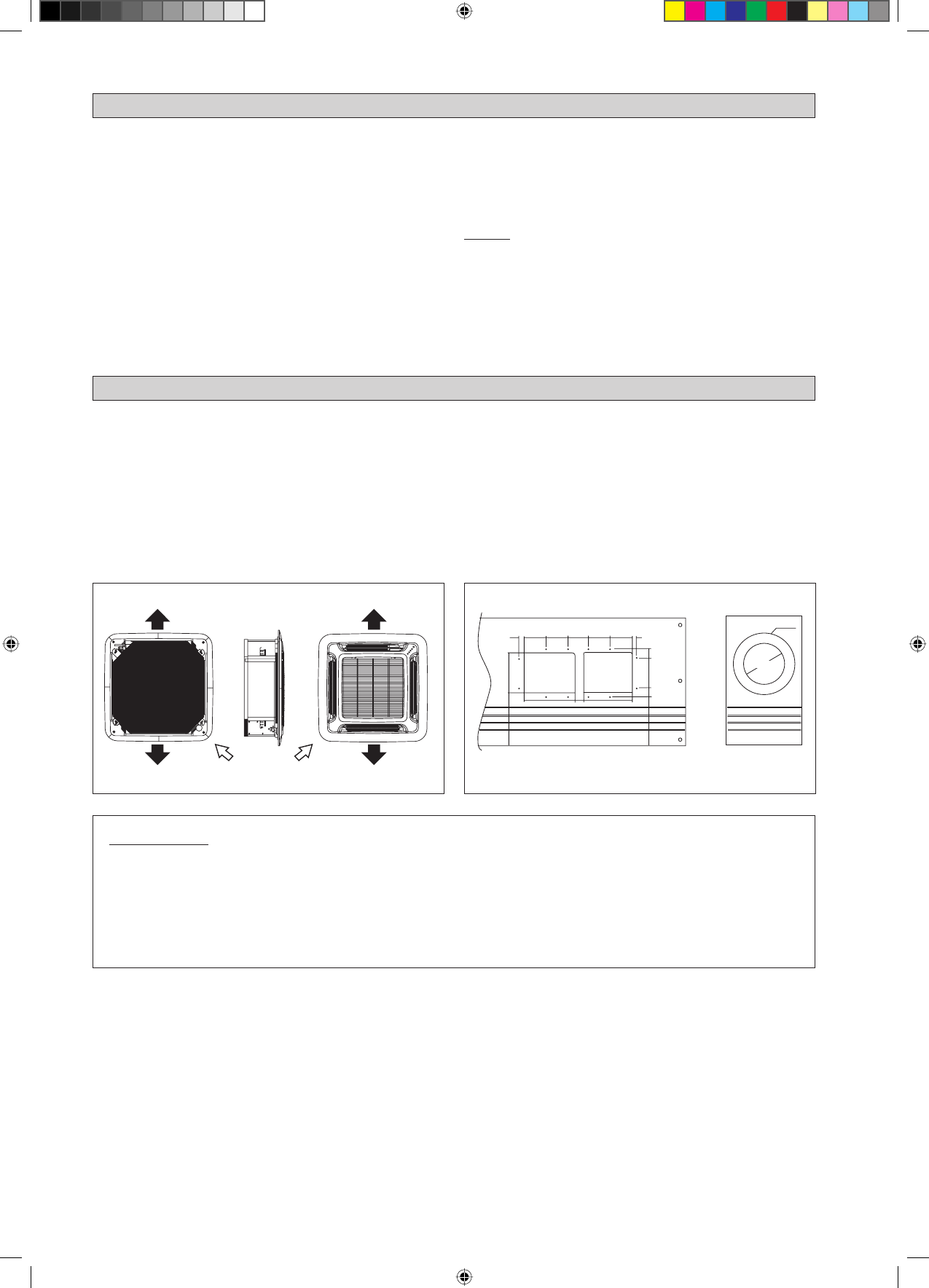

Technische Daten der kurzen Rohrleitung

Das Raumgerät ist für den Anschluß einer Rohrleitung zwecks Aus- und Einlaß von Luft mit ausbrechbaren Öffnungen
bestückt. Der Anschluß der kurzen Rohrleitung für den Luftauslaß kann jedoch nur auf einer Seite hergestellt werden.

Die Verwendung einer kurzen Rohrleitung für den Luftauslaß verbessert die Luftverteilung bei Vorhandensein von
Hindernissen (z.B. Beleuchtungskörpern) oder in langen, schmalen oder L-förmigen Räumen. Sie kann außerdem für die
gleichzeitige Versorgung von zwei Räumen genutzt werden.

•

•

Mögliche Abmessungen für Öffnungen zum Anschluß
der kurzen Rohrleitung

Mögliche Richtungen für Lufteinlaß und Luftauslaß

Lufteinlass

Luftauslaß

Luftauslaß

Luftauslaß

Luftauslaß

Ausbrechöffnung für Luftauslaß

Ausbrechöffnung

für Lufteinlaß

10

50

50

50

50

50

10

20

70

20

90

Ø100

PCD Ø140

115

20

115

ZUBEHÖRTEIL

ANMERKUNG

Vermeiden Sie den Anschluß der kurzen Rohrleitung an einer Stelle, an der die Luftauslaß-Jalousie geschlossen
werden kann, um gegen das Einfrieren von Verdampfungsmittel vorzubeugen.
Sorgen Sie bei Installation der kurzen Rohrleitung zwecks Vorbeugung gegen Kondenswasserbildung dafür, daß die
Leitung ausreichend wärmeisoliert ist und keine Kühlluft austreten kann.
Halten Sie das Volumen des Frischlufteinlasses innerhalb von 20% des gesamten Luftdurchsatzes. Installieren Sie
außerdem eine Zwischenkammer und verwenden Sie ein Verstärkergebläse.

•

•

•

Das Absaugen ist erforderlich, um alle eventuell im System vorhandene Feuchtigkeit und Luft zu entfernen.

Evakuierung der Leitung und des Innenmontagegeräts

Das Innen-Gerät und der Anschluss der Kühlmittelleitungen
müssen luftgereinigt werden, weil die Luft Feuchtigkeit
enthält, die im Kühlmittel-Kreislauf zurückbleibt und die eine
Funktionsstörung des Kompressors verursachen kann.

Die Abdeckungen vom Ventil und dem Wartungsanschluß
abnehmen.
 Den Lademesser von der Mitte aus an die Vakuumpumpe
anschliessen.
 Den Lademesser an die Wartungsöffnung des 3-Weg-Ventils
anschliessen.

•

•

•

VAKUUMHERSTELLUNG UND LADEN

 Die Vakuumpumpe einschalten und etwa 30 Minuten laufen
lassen. Die Evakuierungszeiten sind je nach Kapazität der
Pumpe verschieden. Darauf achten, dass die Nadel des
Lademessers bei –760mmHg steht.

Vorsicht

 Falls die Nadel des Lademessers nicht bei –760mmHg steht, ist
nachzuprüfen (mit dem Kältemittel- Anzeigegerät), ob an der
aus dem aufgeweiteten Rohr bestehenden Verbindung zwischen
Innen- und Aussengerät ein Gasleck besteht. Vor Ausführen des
nächsten Schrittes muss das Leck behoben werden.
 Das Ventil des Lademessers schliessen und und die
Vakuumpumpe abschalten.

•

•

•
