4-10

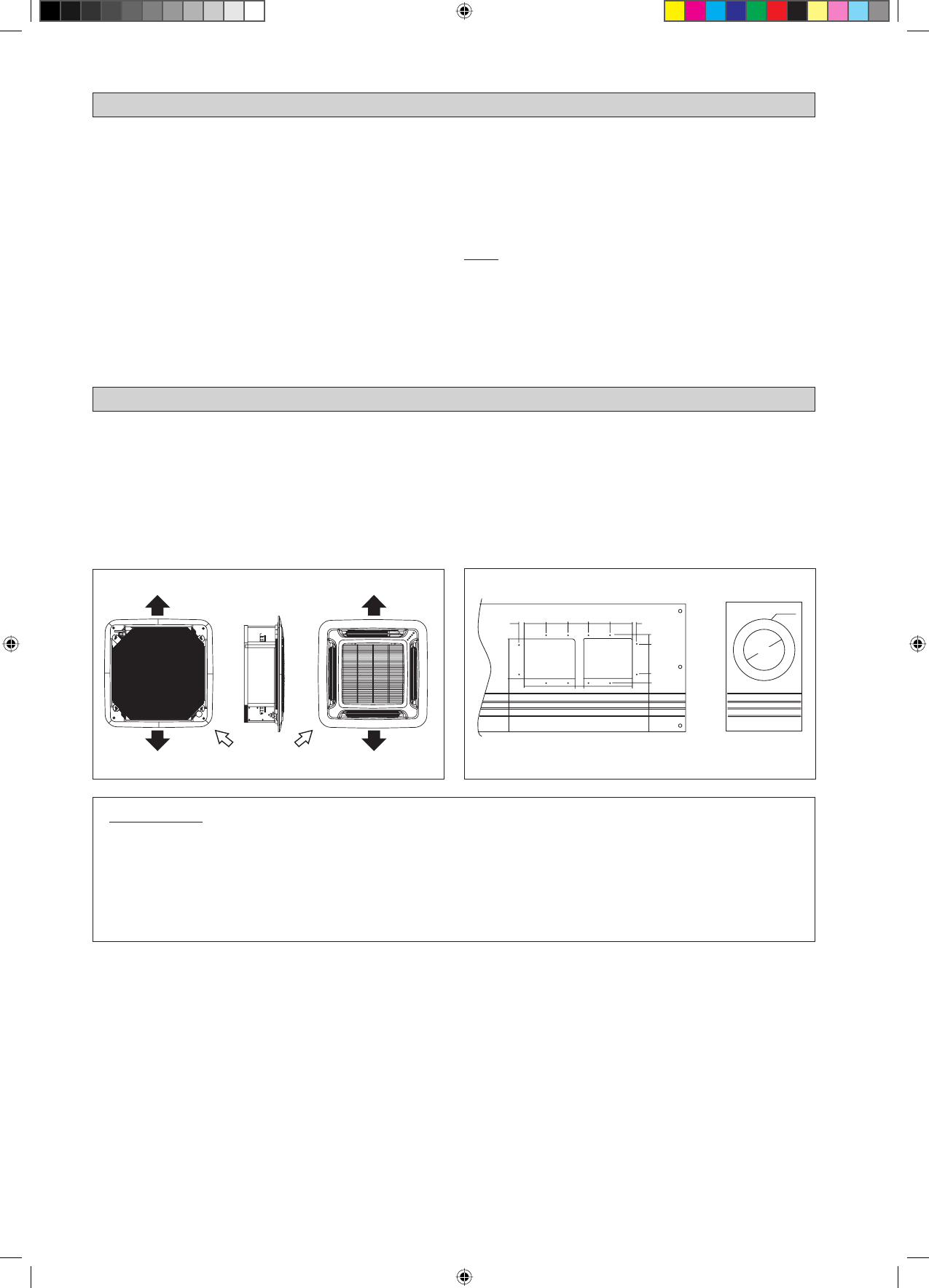

Afdichtingsmateriaal

Het is mogelijk één van de vier luchtuitlaten af te dichten. (wanneer u twee of meer luchtuitlaten afdicht, kan dat
storingen tot gevolg hebben)
Verwijder het voorpaneel en dicht de luchtuitlaat af door het afdichtingsmateriaal in de luchtuitlaat op de binnen-unit te
zetten.
Het afdichtingsmateriaal is van dezelfde lengte als de langere luchtuitlaat. Als u de kortere luchtuitlaat wilt afdichten,
snijd het afdichtingsmateriaal dan op lengte.
Duw het afdichtingsmateriaal ongeveer 10mm naar binnen in het bodemoppervlak van de binnen-unit, zo dat het niet
het luchtrooster raakt. Duw het afdichtingsmateriaal niet meer dan ongeveer 10mm naar binnen

•

•

•

•

Specificatie korte leiding

De binnen-unit is voorzien van een “doordruk”-gat voor de aansluiting van leidingen voor luchtuitstoot en luchtinlaat.
Mogelijk bevindt zich slechts aan één zijde de aansluiting voor de korte leiding voor luchtuitstoot.
Het gebruik van de korte leiding voor luchtuitstoot zal de verdeling van de luchtstroom verbeteren, als er een obstakel
(zoals een verlichtingsarmatuur) is of in het geval van een lang, smal vertrek of een L-vormig vertrek. Het is ook bedoeld
voor het gebruik van de airconditioner voor twee vertrekken tegelijkertijd.

•

•

Mogelijke afmeting opening voor aansluiting leiding

Luchtuitlaat doordrukgat

Luchtinlaat

doordrukgat

Mogelijke richting voor luchtuitstoot en luchtinlaat

Luchtinlaat

Luchtuitlaat

Luchtuitlaat

Luchtuitlaat

Luchtuitlaat

10

50

50

50

50

50

10

20

70

20

90

Ø100

PCD Ø140

115

20

115

BIJKOMENDE ONDERDELEN

OPMERKING

Gebruik de korte leiding niet wanneer het luchtuitstootrooster volledig kan worden gesloten, zodat wordt voorkomen

dat de verdamper bevriest.

Als u wilt voorkomen dat zich condensatie vormt is het belangrijk dat er voldoende thermische isolatie wordt

aangebracht en er geen lekkage van koele lucht is wanneer de korte leiding is geïnstalleerd.

Houd de introductie van de inname van frisse lucht op minder dan 20% van de totale luchtstroom. Zorg ook voor

een kamer en gebruik een aanjaagventilator.

•

•

•

De leidingen en de binnen-unit vacuümtrekken

De binen-unit en de leidingen van de koelmiddelaansluiting
moeten van lucht worden ontdaan omdat lucht die vocht bevat en
in de koelmiddelcyclus achterblijft, storing van de compressor kan
veroorzaken.

Verwijder de afdekkingen van de afsluiter en de
onderhoudspoort.
Sluit het midden van de laadmeter op de vacuümpomp aan.
Sluit de laadmeter aan op de onderhoudspoort van de
3-wegafsluiter.

•

•
•

VACUÜM MAKEN EN LADEN

Start de vacuümpomp. Trek het systeem vacuüm gedurende
ongeveer 30 minuten. De tijd die het vacuümtrekken vraagt,
varieert afhankelijk van de capaciteit van de vacuümpomp.
Controleer dat de naald van de laadmeter naar -760mmHg is
gegaan.

Let op

Als de naald van de meter niet naar -760mmHg gaat, is het
belangrijk dat u het systeem controleert op gaslekken (met de
koelmiddeldetector) bij de opgetrompte aansluiting van de
binnen- en buiten-unit en dat u het lek dicht voordat u verdergaat
naar de volgende stap.
Sluit de afsluiter van de laadmeter en zet de vacuümpomp stil.

•

•

•

Het vacuümtrekken van het systeem is noodzakelijk om alle vocht en lucht te onttrekken.
