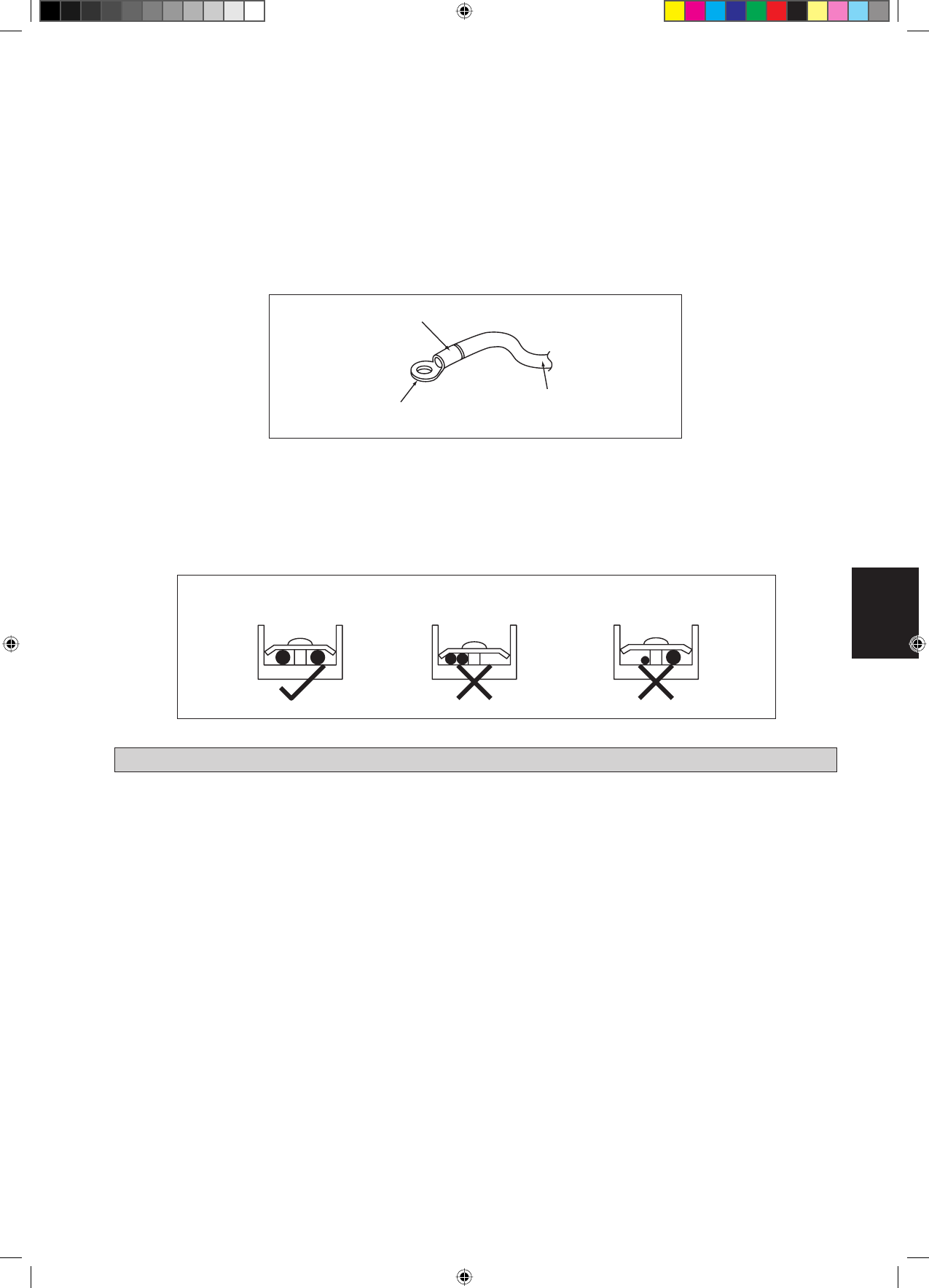

Прикрепите изоляционный рукав

Обжимная кольцевая клемма

Электрический провод

Подсоединяйте провода одинакового
калибра к обеим сторонам.

Не подсоединяйте провода
одинакового калибра к одной стороне.

Не подсоединяйте провода
разного калибра.

Все провода должны быть хорошо соединены.
Убедитесь, что провода не соприкасаются с трубопроводом холодильного агрегата, компрессором или любыми
подвижными частями.
Проводное соединение между внутренним и внешним модулем должно быть зафиксировано при помощи
прилагаемых веревочных фиксаторов.
Шнур сети питания должен отвечать параметрам шнура H07RN-F, который представляет собой минимальные
предъявляемые требования.
Убедитесь, что соединительные зажимы и провода не подвергаются излишней нагрузке.
Убедитесь, что все крышки плотно закрыты.
Используйте обжимную кольцевую клемму для подсоединения проводов к терминалу электропитания.
Подсоедините провода в соответствии с указаниями на терминале. (Смотри монтажную схему на блоке).

•
•

•

•

•
•
•

Для окончательного затягивания винтов используйте надлежащие отвертки. Применение ненадлежащих
отверток может повредить головку винта.
Чрезмерная затяжка может повредить контактный винт.
Не подключайте провода различных устройств к одному терминалу.
Правильно подключайте провода. Проводка не должна преграждать доступ к другим частям устройства и к
крышке распределительной коробки.

•

•
•
•

R410A - это новый гидрофторуглеродный хладагент,
не повреждающий озоновый слой. Рабочее давление
этого нового хладагента в 1,6 раз больше, чем рабочее
давление обычного хладагента (R22), поэтому очень
важно соблюдать правильный порядок установки и
обслуживания кондиционера.

В кондиционерах, рассчитанных на использование
R410A, запрещается применять какие-либо другие
хладагенты.
Масло POE или PVE, используемое в качестве
с м а з о ч н о г о   м а т е р и а л а   д л я   к о м п р е с с о р а   с
хладагентом R410A, отличается от минерального
масла, используемого для компрессора с хладагентом
R22. Во время выполнения установки или сервисного
обслуживания необходимо принять дополнительные
м е р ы   п р ед о с т о р ож н о с т и ,   ч т о б ы   н е   д о п ус к ат ь
воздействия влажного воздуха на систему R410A.
Оставшееся в трубопроводе и деталях масло POE
или PVE и компоненты могут поглощать влагу из
воздуха.
Во избежание неправильной заправки диаметр
с е р в и с н о го   п ат ру б к а   н а   ра с т ру б н о м   в е н т и л е
отличается от диаметра соответствующего патрубка
для R22.

•

•

•

И с п ол ь з у й т е   и с к л ю ч и т е л ь н о   и н с т р у м е н т ы   и
м ат е р и а л ы ,   п р ед н а з н а ч е н н ы е   д л я   х л а д а ге н та
R 4 10 A .   И н с т ру м е н т ы   с п е ц и а л ь н о   д л я   R 4 10 A :
распределительная гребенка, заправочный шланг,
манометр, детектор утечки газа, развальцовочные
инструменты, ключ с регулируемым крутящим
м о м е н т о м ,   в а к у у м н ы й   н а с о с   и   б а л л о н   д л я
хладагента.
Так как в кондиционере на R410A используется более
высокое давление, чем в установках на R22, важно
правильно выбрать медные трубы. Запрещается
использовать медные трубы толщиной менее 0,8 мм,
даже если они есть в продаже.
В случае утечки газообразного хладагента во время
выполнения работ по установке или обслуживанию
необходимо хорошо проветрить помещение. При
соприкосновении газообразного хладагента с огнем
возможно образование ядовитого газа.
П р и   ус та н о в ке   и л и   д е м о н та же   ко н д и ц и о н е ра
следите за тем, чтобы в контуре хладагента не
осталось воздуха или влаги.

•

•

•

•

СПЕЦИАЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА С ХЛАДАГЕНТОМ R410A
