8-5

Ελληνικά

Ανοιξτε

Βίδα

Από το
Κιβώτιο
Ελέγχου της
Μονάδας

Από το
Μπροστινό
Πάνελ

Καλώδιο λυχνίας LED

Καλώδιο παλινδρόμησης αέρα

Το μπροστινό πάνελ μπορεί να τοποθετηθεί μόνο κατά μία κατεύθυνση, ακολουθήστε την κατεύθυνση των σωληνώσεων. (Ακολουθήστε
το αυτοκόλλητο βέλος των σωληνώσεων στο μπροστινό πάνελ)
Βεβαιωθείτε ότι έχετε αφαιρέσει τη μήτρα εγκατάστασης προτού εγκαταστήσετε το μπροστινό πάνελ.

•

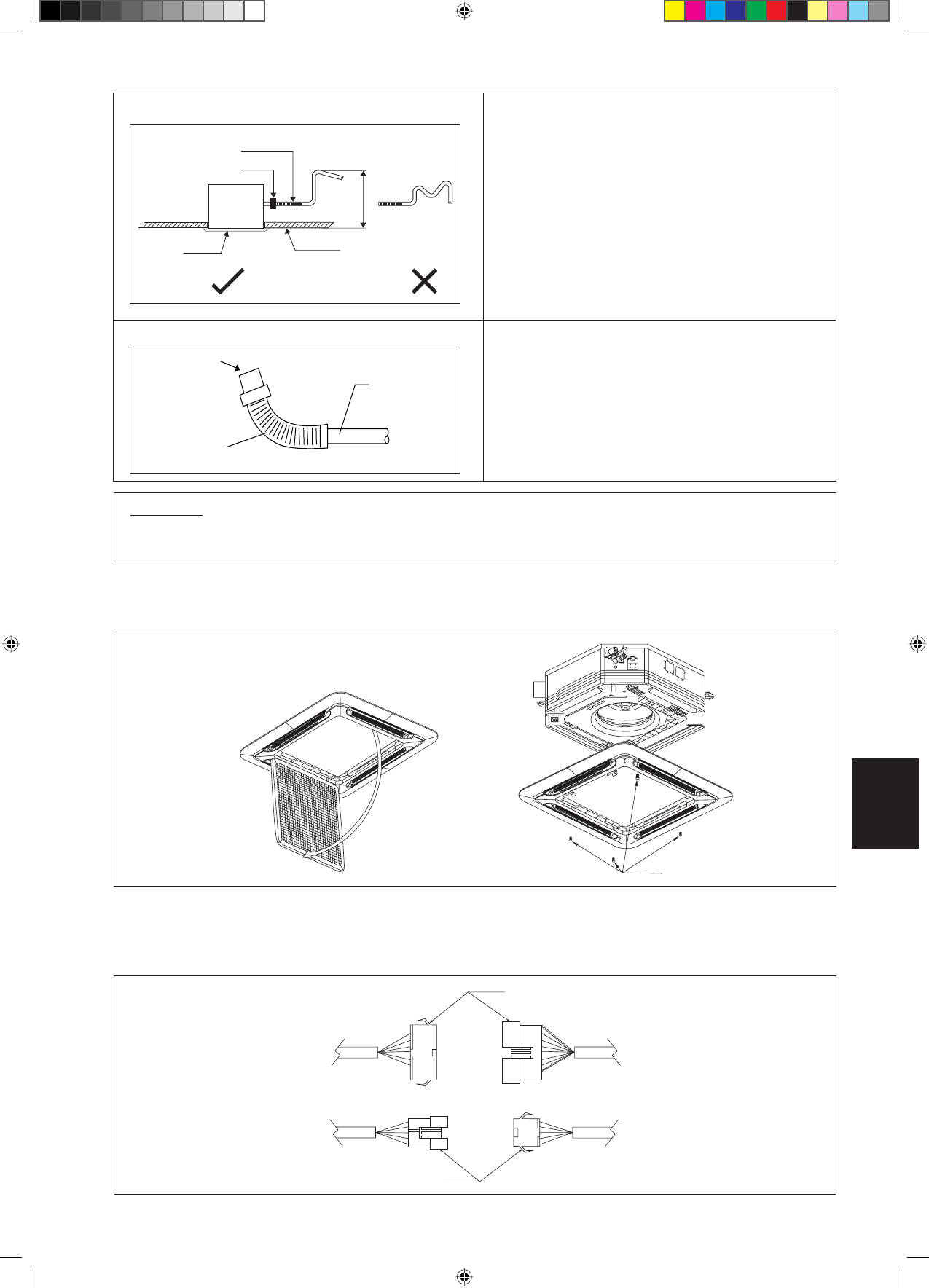

Εγκατάσταση του πάνελ

Ανοίξτε τη γρίλια εισόδου του αέρα τραβώντας προς τα πίσω τα μάνδαλα και αφαιρέστε την μαζί με το φίλτρο από το πάνελ.
Εγκαταστήστε το μπροστινό πλαισιωτό πάνελ πάνω στην εσωτερική μονάδα με 4 βίδες που πρέπει να σφίξετε καλά ώστε να αποφευχθεί
τυχόν διαρροή ψυχρού αέρα.
Συνδέστε το καλώδιο για τη λυχνία LED και το καλώδιο παλινδρόμησης του αέρα στην εσωτερική μονάδα.
Ο σύνδεσμος παλινδρόμησης αέρα πρέπει να είναι μέσα στο κουτί ελέγχου αφού συνδεθεί.

•
•

ΣΗΜΕΙΩΣΗ

Αυτή η εσωτερική μονάδα χρησιμοποιεί μια αντλία αποστράγγισης για την αποστράγγιση του συμπυκνωμένου νερού. Εγκαταστήστε
οριζόντια την μονάδα ώστε να αποφευχθεί τυχόν διαρροή ή συμπύκνωση νερού γύρω από την έξοδο του αέρα.

Τροφοδότηση
νερού

Εύκαμπτος σωλήνας αποστράγγισης

Κύρια αντλία
αποστράγγισης

Ο σωλήνας αποστράγγισης πρέπει να έχει κατωφερή κλίση για ομαλή
αποστράγγιση.
Αποφύγετε την εγκατάσ ταση του σωλήνα αποσ τράγγισης σε
ανωφερή και σε κατωφερή κλίση ώσ τε να αποφευχθεί τυχόν
ανάστροφη ροή νερού.
Κατά τη σύνδεση του σωλήνα αποστράγγισης, προσέξτε να μην
ασκείται επιπλέον δύναμη στο σύνδεσμο αποστράγγισης στην
εσωτερική μονάδα.
Η εξωτερική διάμετρος της σύνδεσης αποστράγγισης του εύκαμπτου
σωλήνα αποστράγγισης είναι 20mm.
Βεβαιωθείτε ότι έχετε μονώσει θερμικά τη σωλήνωση αποστράγγισης
(αφρός πολυαιθυλενίου πάχους μεγαλύτερου των 8,0mm) ώστε να
αποφευχθεί η εισροή συμπυκνωμένου νερού στο δωμάτιο.

•

Συνδέστε τον κύριο σωλήνα αποστράγγισης στον εύκαμπτο σωλήνα
αποστράγγισης.
Τροφοδοτήστε νερό από τον εύκαμπτο σωλήνα αποστράγγισης για
να ελέγξετε τη σωλήνωση για τυχόν διαρροές.
Όταν ολοκληρωθεί ο έλεγχος, συνδέστε τον εύκαμπτο σωλήνα
αποστράγγισης με το σύνδεσμο αποστράγγισης στην εσωτερική
μονάδα.

•

Εργασία σωλήνωσης αποστράγγισης

Έλεγχος αποστράγγισης

Σφιγκτήρας σωλήνωσης

Ταβάνι

700,0mm

ή λ

ιγότερο

Πίνακας

Εύκαμπτος σωλήνας

Εσωτερική

μονάδα
