10-8

Ø Tubo, D

A (mm)

Pollici

mm

Imperiale

(Tipo dado ad alette)

Rigido

(Tipo a leva)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Dimensioni Del Tubi mm/(pollici)

Torsione, Nm / (piedi-libre)

6,35 (1/4")

18 (13,3")

9,52 (3/8")

42 (31,0")

12,70 (1/2")

55 (40,6")

15,88 (5/8")

65 (48,0")

19,05 (3/4")

78 (57,6")

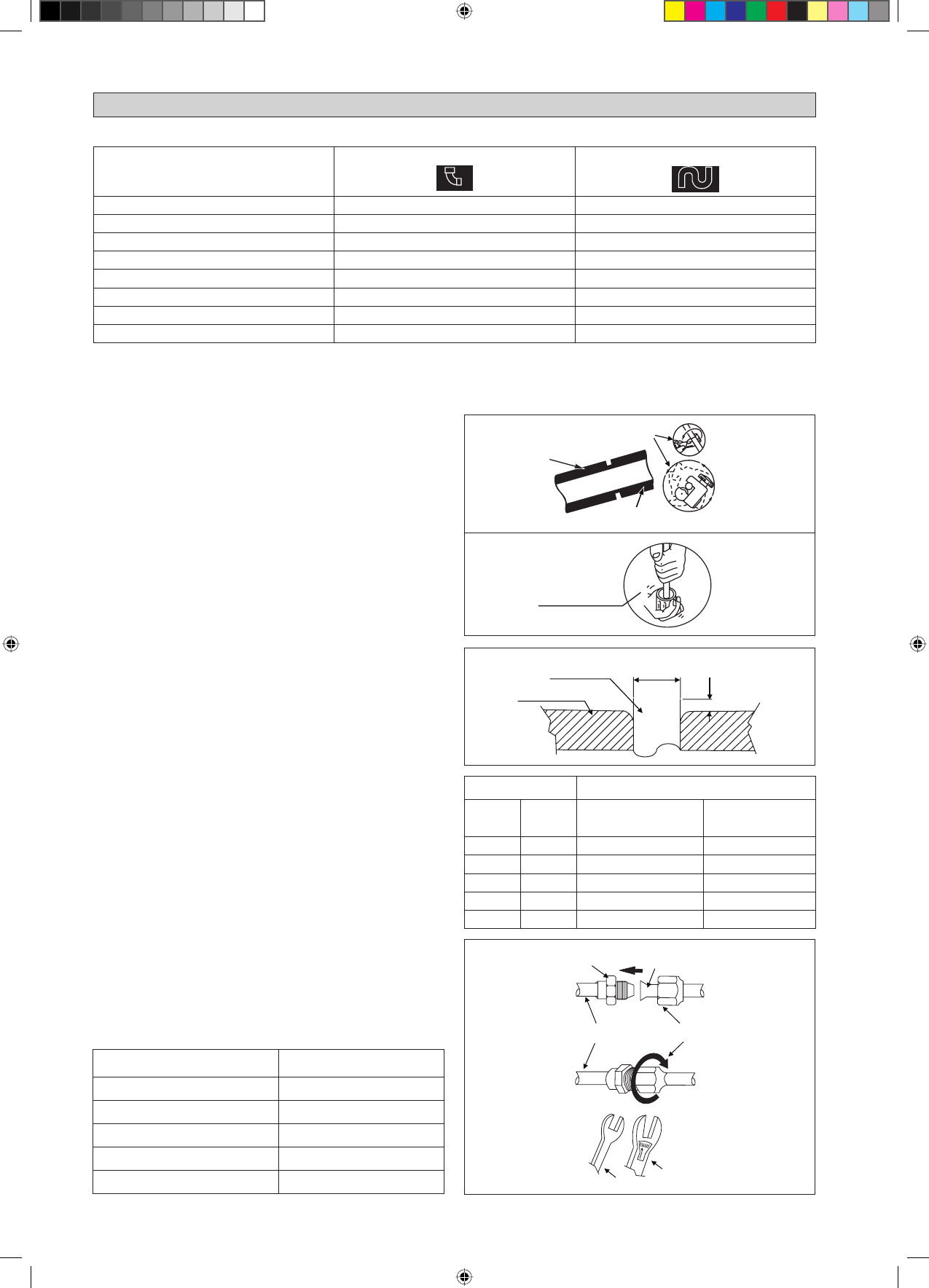

CONDOTTI DEL REFRIGERANTE

Lunghezza equivalente per il montaggio vari (metri)

Dimensioni Del Tubi

L congiunta

Trappola curva

3/8" (OD9,52mm)

0,18

1,3

1/2" (OD12,7mm)

0,20

1,5

5/8" (OD15,9mm)

0,25

2

3/4" (OD19,1mm)

0,35

2,4

7/8" (OD22,2mm)

0,40

3

1" (OD25,4mm)

0,45

3,4

1 1/8" (OD28,6mm)

0,50

3,7

1 3/8" (OD34,9mm)

0,60

4,4

Note:
1. Lunghezza equivalente delle tubazioni è ottenuto con lunghezza effettiva della tubazione gas.
2. 90° curva di tubazione è equivalente a L congiunta.

Meccanica Delle Condutture E Tecnica Di Svaso

Non usare condotti di rame contaminati o danneggiati. Se
qualsiasi tubo, evaporatore o condensatore è stato esposto o
sia stato aperto per 15 secondi o più, bisogna aspirare l’aria
dal sistema. Come regola generale, non rimuovere le parti in
plastica, i tappi in gomma e i dadi di ottone da valvole, accessori
vari, condutture e serpentini

fi

 no a quando non si è pronti a

collegare le tubature di aspirazione e dei liquidi alle valvole ed
altri accessori.
Se sono necessari degli interventi di brasatura, assicurarsi di
passare l’azoto sul serpentino e sui giunti mentre si esegue
l’intervento. Ciò eviterà la formazione di fuliggine sulla parete
interna dei tubi di rame.
Tagliare il tubo con uno secatore in modo progressivo. Un
eccesso di forza e un taglio in profondità provocheranno una
maggiore distorsione sul tubo e, di conseguenza più bava. Vedere
Figura I.
Utilizzando un punzone, rimuovere le bavature dalle estremità
del tubo appena tagliate. Vedere Figura II. Tenere il tubo sopra e
il dispositivo di rimozione sotto, per evitare che trucioli metallici
entrino nel tubo. Ciò eviterà le irregolarità dello svaso che
possono dare origine a fughe di gas.
Inserire sui tubi di rame i dadi svasati che si trovano sulle
bocchette d’ingresso delle unità interna ed esterna.
La lunghezza esatta di inserimento dello stampo di svaso dipende
dall’attrezzo utilizzato per lo svaso. Vedere Figura III.
Fissare saldamente il tubo allo stampo di svaso. Allineare con
cura il mandrino al blocco di stampaggio e stringere a fondo.

Collegamento Delle Condutture Alle Unità

Allineare il centro dei tubi e stringere a mano il dado di svasatura
quanto basta. Vedere Figura IV.
A mezzo di una chiave torsiometrica, stringere quindi il dado
fino a che si produca lo scatto previsto.
Durante l’operazione, verificare che la rotazione di serraggio
rispetti la direzione indicata dalla freccia della chiave.
Le connessioni dei tubi del refrigerante sono isolate con
poliuretano a cellule chiuse.

•

•

•

•

•

•

•

•

•

•

•

1/4t

Taglio Del Tubo Di Rame

Tubo Di Rame

Estremità Rastremata

Togliere Sbavatura Del Tubo

Tubo Di Rame

Figura I

D

A

Tubo Svasato

Giunto Svasato

Dadi Di Svaso

Tubature Interne

Chiave Torsiometrica

Figura II

Figura III

Figura IV

Chiave Fissa

Qualsiasi operazione di piegatura dei tubi deve essere eseguita a regola d’arte in modo da evitare fessurazioni ai tubi. Per piegare i tubi,
utilizzare, ove possibile, l’apposito strumento.
