2-10

Matériau de bouchage

Il est possible de boucher l’un des quatre déflecteurs de refoulement. (en boucher deux ou plus peut causer un mauvais
fonctionnement).
Otez le panneau avant et insérez le matériau de bouchage dans le déflecteur de refoulement d’air de l’unité intérieure
pour boucher l’évent.
Le matériau de bouchage est d’une longueur égale à celle du déflecteur de refoulement d’air le plus long. Si vous
souhaitez boucher le déflecteur le plus court, coupez le matériau de bouchage pour le raccourcir.
Poussez le matériau de bouchage à l’intérieur, environ 10mm plus loin que la surface inférieure de l’unité intérieure afin
qu’il ne touche pas le volet d’aération. Veillez à ne pas pousser le matériau de bouchage de plus de 10mm.

•

•

•

•

Spécification de canalisation courte

L’unité intérieure est fournie avec un trou d’éjection de refoulement d’air et d’aspiration d’air pour la connexion de la
canalisation. Cependant, la connexion de la canalisation courte pour le refoulement d’air n’est possible que d’un côté.
L’utilisation d’une canalisation courte pour le refoulement d’air améliorera la distribution du flux d’air s’il y a
obstruction (comme un lustre) ou dans une longue pièce étroite ou une pièce en L. Elle est également utilisée pour la
climatisation simultanée de deux pièces.

•

•

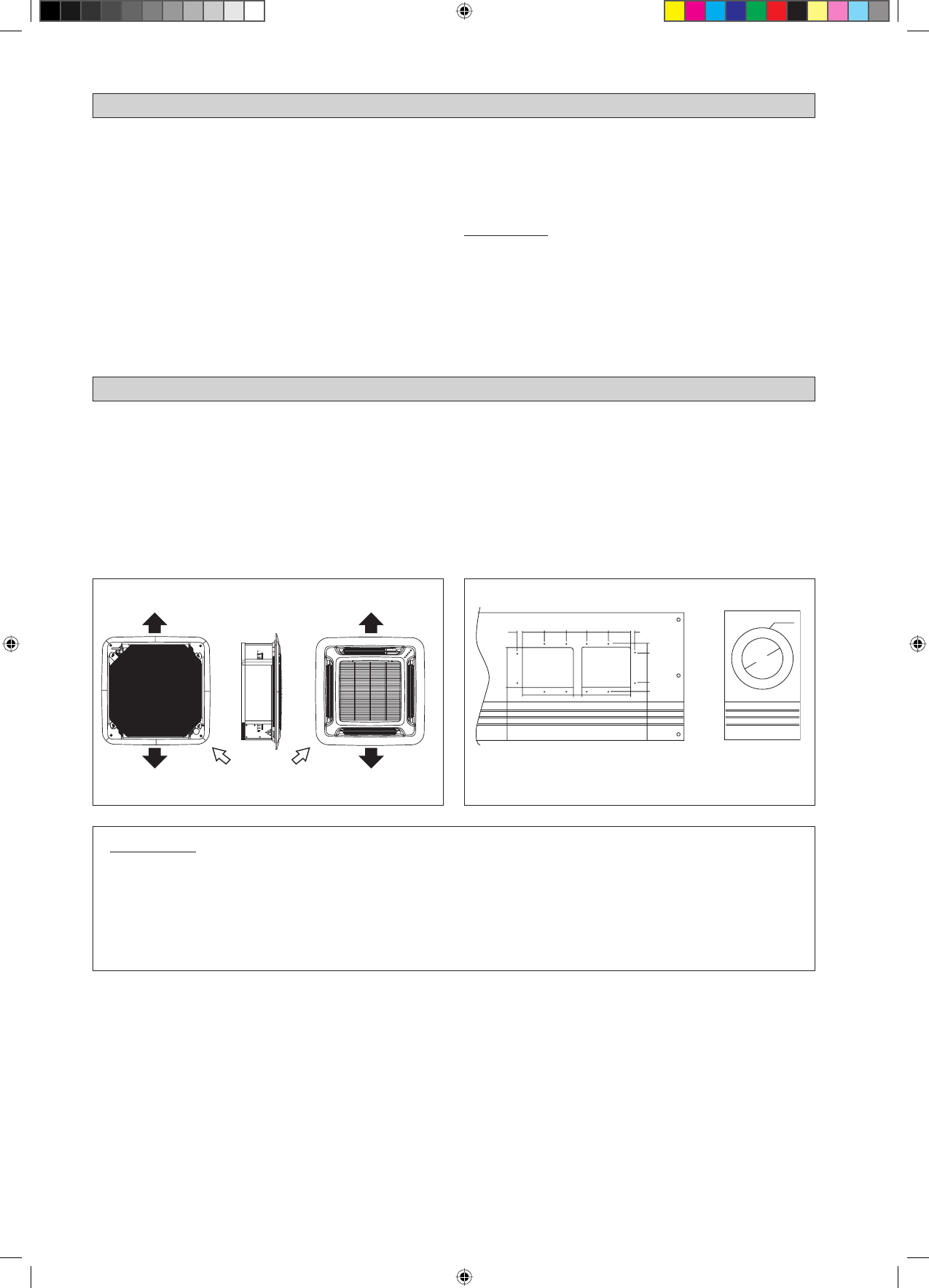

Direction possible pour le refoulement d’air et
l’aspiration d’air

Direction possible pour le refoulement d’air et
l’aspiration d’air

Reprise Air

Refoulement d’air

Refoulement d’air

Refoulement d’air

Refoulement d’air

Trou d’éjection du refoulement d’air

Trou d’éjection de

l’aspiration d’air

10

50

50

50

50

50

10

20

70

20

90

Ø100

PCD Ø140

115

20

115

PIÈCE ACCESSOIRE

REMARQUE

Evitez d’utiliser la canalisation courte sur laquelle la grille de refoulement d’air peut être complètement fermée pour
empêcher que l’évaporateur ne gèle.
Afin d’éviter la formation de condensation, assurez-vous que l’isolation thermique est suffisante et qu’il n’y a pas
de fuite d’air froid lorsque vous installez la canalisation courte.
Maintenez l’introduction d’aspiration d’air frais à 20% du flux d’air total. Ménagez également une chambre et
utilisez un ventilateur booster

•

•

•

Aspiration sous vide des tuyauteries et de l’unité
intérieure

L’unité intérieure et les tuyaux de raccordement doivent
être purgés car l’air restant dans le cycle frigorifique
contient de l’humidité et est susceptible de provoquer un
dysfonctionnement du compresseur.

 Enlever le bouchon central, ainsi que le bouchon de la prise
de pression sur chaque vanne.
 Raccorder le centre de la jauge de chargement à la pompe
à vide.
 Raccorder la jauge de chargement à l’orifice de service de
la valve à trois voies.

•

•

•

TIRAGE AU VIDE ET CHARGE

 Démarrer la pompe à vide. Évacuer pendant environ 30
minutes. La période d’évacuation varie selon la capacité
de la pompe à vide. S’assurer que l’aiguille de la jauge de
chargement se soit déplacée vers –760mmHg.

Avertissement

 Si l’aguille de la jaudge ne se déplace pas vers –760mmHg,
vérifier qu’il n’y ait pas de fuite de gaz (à l’aide d’un
détecteur de gaz) au niveau des raccordements évasés des
unités intérieures et extérieures, puis réparer la fuite avant
de passer à l’étape suivante.
 Fermer la valve de la jauge de chargement et éteindre la
pompe à vide.

•

•

•

Aspirer est nécessaire pour éliminer toute humidité et air du système.
