9-8

Ø Tubo, D

A (mm)

Pol.

mm

Imperial

(Tipo porca borboleta)

Rígido

(Tipo dentado)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Tamanho do tubo (mm/pol)

Aperto, Nm/(pés-lb)

6,35 (1/4")

18 (13,3")

9,52 (3/8")

42 (31,0")

12,70 (1/2")

55 (40,6")

15,88 (5/8")

65 (48,0")

19,05 (3/4")

78 (57,6")

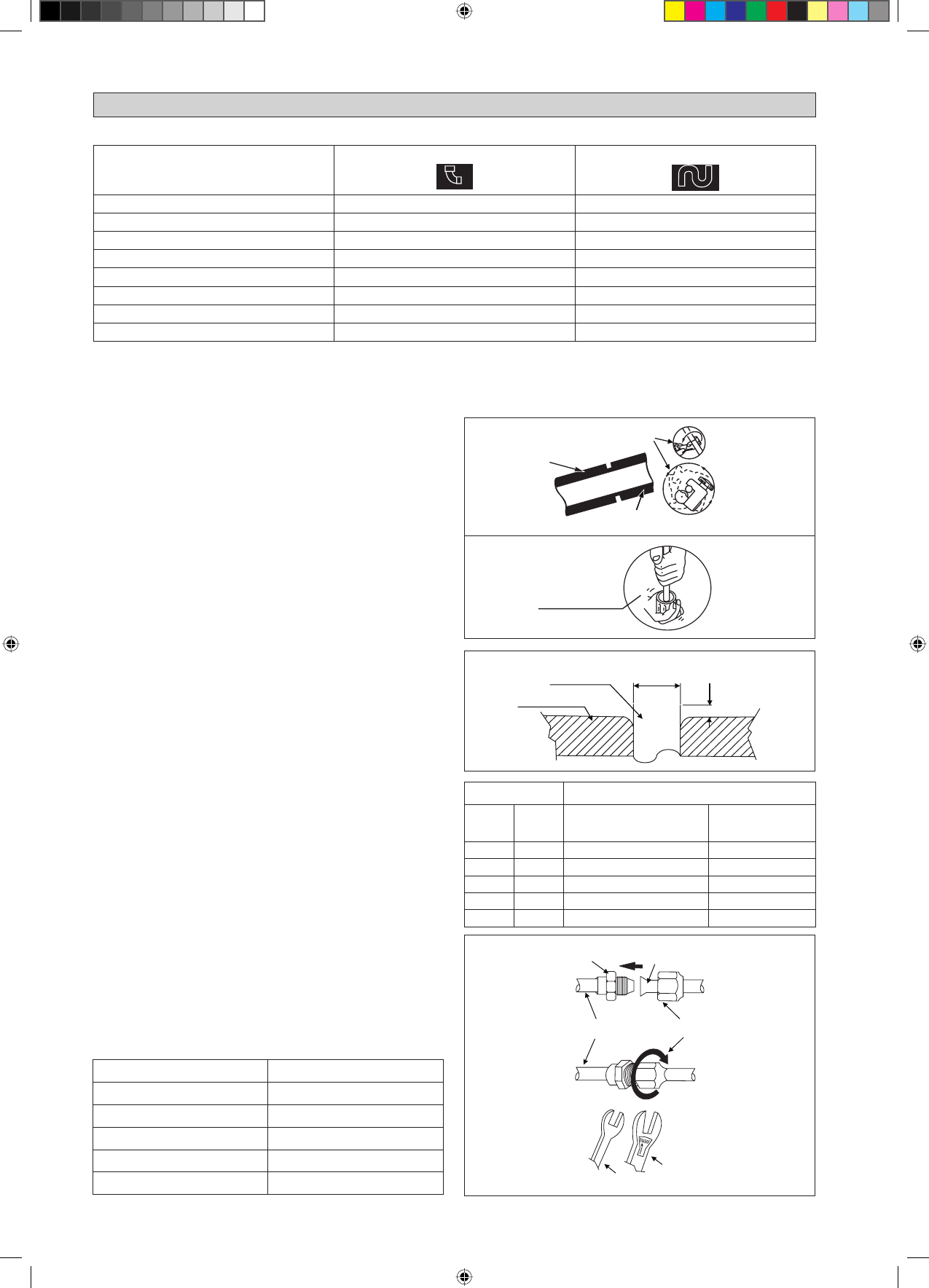

TUBAGEM DO REFRIGERANTE

Comprimento equivalente para vários montagem (metro)

Tamanho do tubo

L conjunta

armadilha bend

3/8" (OD9,52mm)

0,18

1,3

1/2" (OD12,7mm)

0,20

1,5

5/8" (OD15,9mm)

0,25

2

3/4" (OD19,1mm)

0,35

2,4

7/8" (OD22,2mm)

0,40

3

1" (OD25,4mm)

0,45

3,4

1 1/8" (OD28,6mm)

0,50

3,7

1 3/8" (OD34,9mm)

0,60

4,4

Notas:
1. Comprimento equivalente da tubulação é obtido com comprimento real da tubulação de gás.
2. 90 ° de curvatura de tubulação é equivalente a L conjunta.

Trabalhos da tubagem e técnica de alargamento

Não utilizar tubagem de cobre contaminada ou danificada. Se qualquer
um dos tubos, evaporador ou condensador foi exposto ou aberto
durante 15 segundos ou mais, o sistema deve ser aspirado. Geralmente
não retire de plástico, tampões de borracha e castanha de bronze do
válvulas, conexões, tubos e bobinas até que esteja pronto para se
conectar de sucção ou linha de líquido em válvulas ou acessórios.
Se for necessário algum trabalho de soldadura forte, assegure-se de
que o gás de nitrogénio passou através da bobina e das juntas enquanto
o trabalho de soldadura forte estiver a ser feito. Isto vai eliminar a
formação de fuligem no interior da parede de tubos de cobre.
Corte as fases de tubos por etapas, avançando a lâmina do cortador
de tubos lentamente. A força excessiva e o corte profundo causarão
mais distorção do tubo e por isso mais bordas com rebarbas. Ver
Figura I.
Remover rebarbas de corte extremidades dos tubos com removedor.
Ver Figura II. Segure pelo tubo na posição superior e na ferramenta
de remoção de rebarbas na posição inferior para evitar que lascas
de metal entrem no tubo. Isto evitará a desnivelação das faces do
alargamento que causará fuga de gás.
Insira as porcas do alargamento, montadas nas peças de ligação das
unidades interior e exterior, na tubagem de cobre.
O comprimento exacto da protrusão da tubagem desde a superfície
superior do bloco de redução do diâmetro dos tubos é determinado
pela ferramenta de alargamento. Ver Figura III.
Encaixe o tubo com força no bloco de redução do diâmetro dos tubos.
Combinar os centros de tanto o bloco de estampagem e o soco queima,
em seguida, aperte o soco queima totalmente.

Ligação da tubagem às unidades

Alinhe o centro da tubagem e aperte a porca do alargamento o bastante
com os dedos. Ver Figura IV.
No fim, aperte a porca do alargamento com a chave de aperto até
ficar fixada.
Quando apertar a porca de alargamento com a chave de aperto,
assegure-se de que a direcção de aperto segue a seta indicada na
chave.
A ligação do tubo do refrigerante é isolada por uma célula em
poliuretano fechada.

•

•

•

•

•

•

•

•

•

•

•

1/4t

Tubo de cobre para corte

Tubo de cobre

Remoção de rebarbas

Tubo de cobre

Figura I

D

A

Tubo de alargamento

Junta de alargamento

Porca de alargamento

Tubagem interior

Chave de aperto

Figura II

Figura III

Chave inglesa

Bending deve ser feito com cuidado para não esmagar o tubo. Use um dobrador de tubos para dobrar um tubo sempre que possível.

Bloco de redução do

diâmetro dos tubos

Figura IV
