Deutsch

3-9

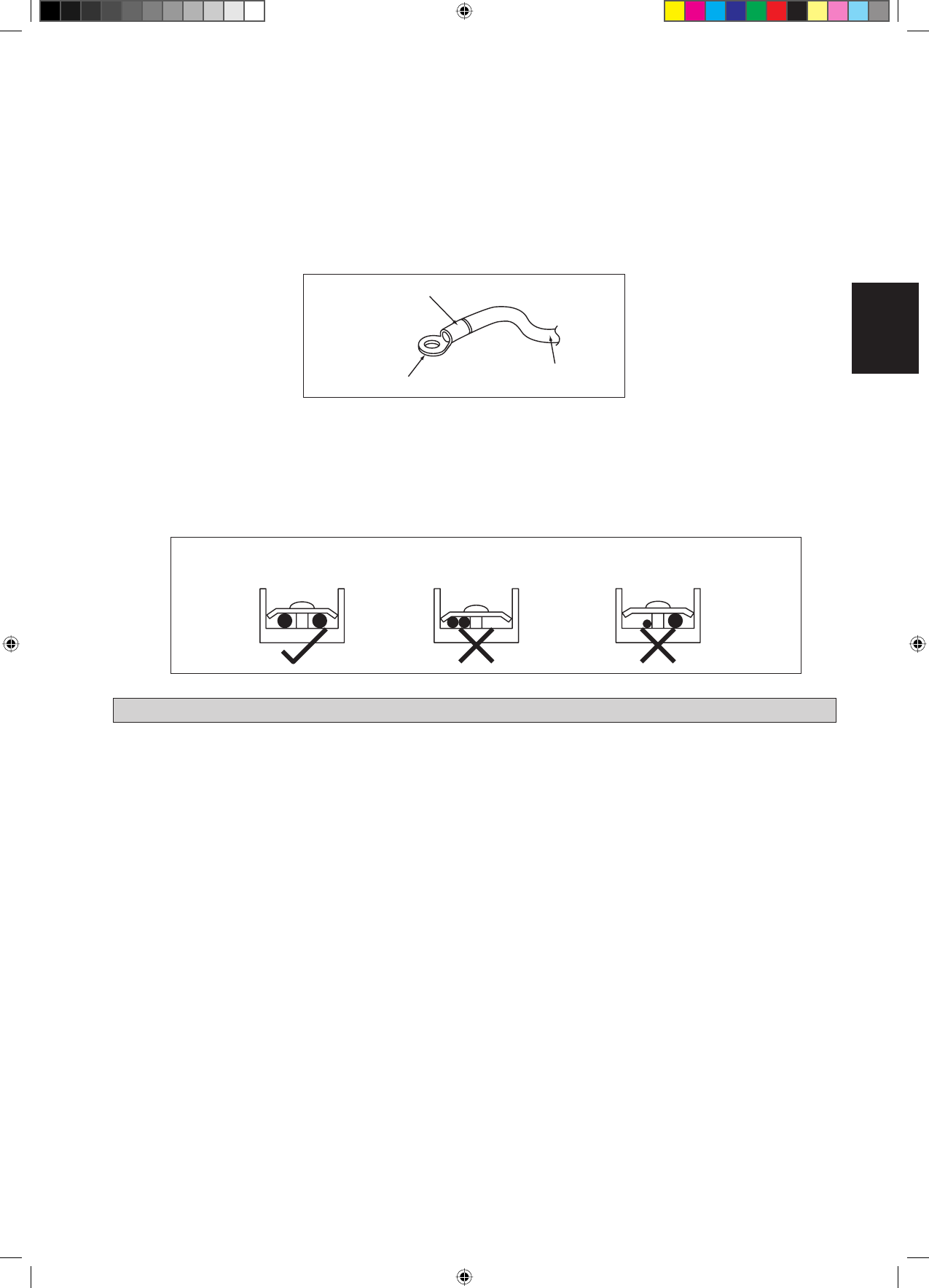

Dämm-Manschette befestigen

Runder Crimp-Anschluss

Elektrokabel

Schließen Sie die Kabel von gleichen
Messteilen an beide Seiten an.

Schließen Sie die Kabel von gleichen
Messteilen nicht an einer Stelle an.

Schließen Sie keine Kabel
unterschiedlicher Messteile an.

Alle Adern sind fest zu verdrahten.
Stellen Sie sicher, dass alle Kabel die Kältemittelleitungen, den Kompressor oder andere bewegliche Teile nicht berühren.
Der Verbindungsdraht zwischen dem Innen- und Außengerät muss durch die mitgelieferte Kabelbefestigung eingeklemmt
werden.
Das Anschlusskabel muss zumindest dem H07RN-F entsprechen.
Stellen Sie sicher, dass kein externer Druck auf die Anschlussklemmen und Drähte ausgeübt wird.
Stellen Sie sicher, dass alle Abdeckungen festsitzen, um Zwischenräume zu vermeiden.
Verwenden Sie runde Crimpanschlüsse, um Kabel an den Anschlussblock anzuschließen. Schließen Sie die Kabel an die
entsprechenden Markierungen des Anschlussblocks an. (Siehe Schaltbild, angeheftet am Gerät).

•
•
•

•
•
•
•

Verwenden Sie den korrekten Schraubendreher, um die Blockschrauben festzudrehen. Ungeeignete Schraubendreher können
den Schraubenkopf beschädigen.
Überdrehen kann die Klemmschraube beschädigen.
Schließen Sie nicht Drähte von unterschiedlichen Instrumenten an den gleichen Anschluss an.
Verkabelung in geregelter Anordnung halten. Die Verkabelung sollte keine anderen Teile und nicht die Abdeckung des
Anschlusskastens blockieren.

•

•
•
•

R410A ist ein neues HFC Kühlmittel, das nicht die Ozon- Schicht
beschädigt. Der Betriebsdruck dieses neuen Kühlmittels ist 1,6
Mal höher, als herkömmliches Kühlmittel (R22), dadurch ist es
äußerst wichtig, das Unterhaltsarbeiten und Installationen korrekt
durchgeführt werden.

Nie Kühlmittel des Gebrauches anders als R410A in
einer Klimaanlage, die entworfen ist, um mit R410A zu
funktionieren.
POE- oder PVE-Öl wird als Schmiermittel für R410A
Kompressor benutzt, das zu dem Mineralöl unterschiedlich
ist, das für Kompressor R22 benutzt wird. Während der
Installation oder der Wartung muß weitere Vorsichtsmaßnahme
genommen werden, um das R410A System auszusetzen, das
nicht feuchter Luft zu lang ist. Verbleibendes POE- oder
PVE-Öl in der Rohrleitung und andere Rückstände können
Feuchtigkeit aus der Luft aufsaugen.
Dem Aufflackernventil zu dem von R22 unterschiedlich.

•

•

•

Benutzen Sie Werkzeuge und Materialien ausschließlich
für Kühlmittel R410A. Werkzeuge ausschließlich für
R 4 1 0 A  s i n d   v i e l f ä l t i g e s   Ve n t i l ,   a u f l a d e n s c h l a u c h ,
Druckanzeiger, Gasleckstell Detektor, Aufflackernwerkzeuge,
Drehkraftschlüssel, Vakuumpumpe und Kühlmittelzylinder.
D a   e i n e   R 4 1 0 A  K l i m a a n l a g e   a u f   h ö h e r e n   D r u c k   a l s
Maßeinheiten R22 sich nimmt, ist es wesentlich, die kupfernen
Rohre richtig zu wählen. Nie kupferner Rohrverdünner des
Benutzers als 0,8mm obwohl sie im Markt vorhanden sind.
Wenn das Kühlmittelgas während der Installation/servicing
ausläuft, seien Sie sicher, völlig zu lüften. Wenn das
abkühlende Gas in Kontakt mit Feuer kommt, kann ein giftiges
Gas auftreten.
Wenn Sie eine Klimaanlage, lassen Sie Luft oder Feuchtigkeit
nicht im abkühlenden Zyklus bleiben anbringen oder
entfernen.

•

•

•

•

SPEZIELLE VORKEHRUNGEN BEIM BESCHÄFTIGEN R410A MASSEINHEIT
