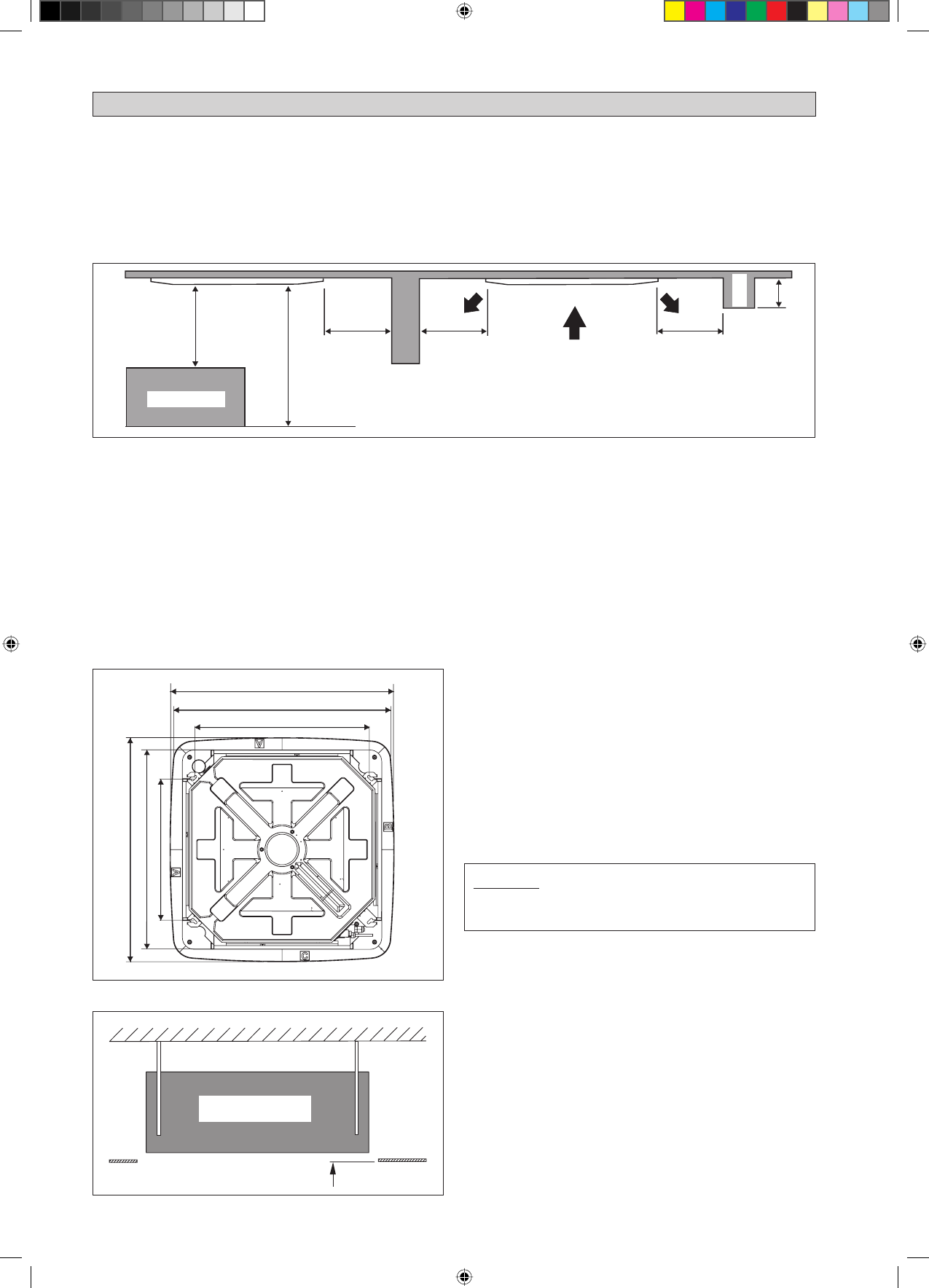

3-4

Wandelement

1m oder mehr

3m oder mehr

Fußboden

0,5m oder mehr

0,5m oder mehr

0,5m oder mehr

0,3m oder weniger

Balken

30mm

Innen-Gerät

Deckenplatte

HINWEIS

Besprechen Sie die Deckenbohrungen mit den
zuständigen Installateuren.

Messen und markieren Sie die Position der Abhängstange.
Bohren Sie das Loch für die Winkelmutter in die Decke und
befestigen Sie die Abhängstange.
Die Installationsschablone ist zwecks Berücksichtigung von
Schwankungen der Temperatur und relativen Luftfeuchtigkeit
verlängert. Bitte tatsächliche Abmessungen überprüfen.
Die Abmessungen der Installationsschablone sind identisch mit
den Abmessungen der Deckenöffnung.
Wenn die Deckenverkleidung noch nicht fertiggestellt ist, muß
die Installationsschablone am Raumgerät angebracht werden.

•

•

•

•

Das Gerät anheben und mit Hilfe von Mutter und Unterlegscheibe
an der Aufhängestange anbringen.
Justieren Sie die Höhe des Raumgeräts auf 30mm zwischen
Geräteunterseite und Abhängdecke.
Überprüfen Sie mit einer Wasserwaage, ob das gerät waagerecht
installiert ist, und ziehen Sie die Bolzenmutter zur Vorbeugung
von Vibrationen fest an.
Öffnen Sie das Deckenplatte entlang der Außenkante der
Installationsschablone.

•

•

•

•

Abgehängtes Raumgerät

Installation des Geräts

INSTALLATION DES INNENGERÄTES

Vorbereitende Massnahmen

Bitte lesen Sie diese Anleitung vor der Installation des Innengeräts.

Netzspannungsschwankungen dürfen nicht um mehr als ±10% von der Nennspannung abweichen. Die Stromleitungen müssen vom
Aufschweißen von Transformatoren, wodurch bei der Stromversorgung hohe Schwankungen entstehen können, abhängig sein.
Achten Sie darauf, daß der Installationsort für die Verkabelung, die Rohrleitungsführung und die Ablaufleitungen geeignet ist.
Üben Sie beim Öffnen der Einheit oder nach dem Öffnen keinen Druck auf die Kunststoffteile aus.
Entfernen Sie das Verpackungsmaterial der Einheit erst, nachdem das Gerät seinen Bestimmungsort erreicht hat. Verwenden Sie beim
Auspacken oder Anheben sicheres Material oder Schutzbleche, um Schäden oder Kratzer an der Einheit zu vermeiden.

•

•
•
•

Folgendes sollte als Installationsort beachtet werden:

Der Ablauf sollte leicht sein.
Es muss für die Verkabelung und Rohrleitungsführung geeignet sein.
Es muss genügend Platz für die Installation und Wartung zur Verfügung stehen.
Kein Risiko an brennbarem Gasaustritt.
Der Kühlluftauslass und der Warmlufteinlass dürfen nicht blockiert werden und die Kühlluft muss gleichmäßig über den Raum
verteilt werden (nahe Raummitte).
Das Raumgerät muss entsprechend der Abbildung ausreichend weit entfernt von Wänden und anderen Hindernissen installiert
werden.
Der Installationsorts muß zwecks Vermeidung von Geräusch- und Vibrationsverstärkung das Vierfache der Last des Raumgeräts
tragen können.
Der Installationsort (abgehängte Decke) muß waagerecht sein und einen Hohlraum von mindestens 350mm aufweisen.
Das Raumgerät muß abseits von Wärme- und Dampfquellen installiert werden (möglichst nicht in der Nähe von Eingängen
installieren).

•

a)
b)
c)
d)
e)

f)

g)

h)
i)

990,0mm

880,0~990,0mm (Öffnung Deckenseite = 890mm)

770,0mm (Abhängstange)

880,0~990,0mm (Öf

fnung Deckenseite)

Leitende Richtung

622,0mm (Abhängstange)

990,0mm
