ZONE 2

34

Cet appareil permet une configuration domotique du système audio et vidéo. Zone 2 vous permet de régler l’unité pour
une reproduction simultanée de sources d’entrée séparées dans la pièce principale et dans Zone 2 (la seconde pièce).
Vous pouvez également commander l’unité à partir de la deuxième pièce avec la télécommande Zone 2 qui est fournie.

Pour utiliser l’appareil en domotique vous devez vous procurer les équipements suivants:
• Un récepteur de signaux infrarouges pour la seconde pièce.
• Un émetteur d’infrarouges pour la pièce principale. Cet émetteur transmet les signaux infrarouges de la

télécommande Zone 2 vers l’élément Zone 2 de la pièce principale.

• Un amplificateur et des haut-parleurs pour la seconde pièce.
• Un écran vidéo pour la seconde pièce.

y

Certains modèles YAMAHA peuvent se connecter directement sur la prise REMOTE OUT à l’arrière de cette unité. Si vous possédez
déjà ces appareils, vous n’avez pas besoin d’un émetteur d’infrarouges. Vous pouvez connecter jusqu’à six éléments YAMAHA comme
indiqué ci-dessous.

■

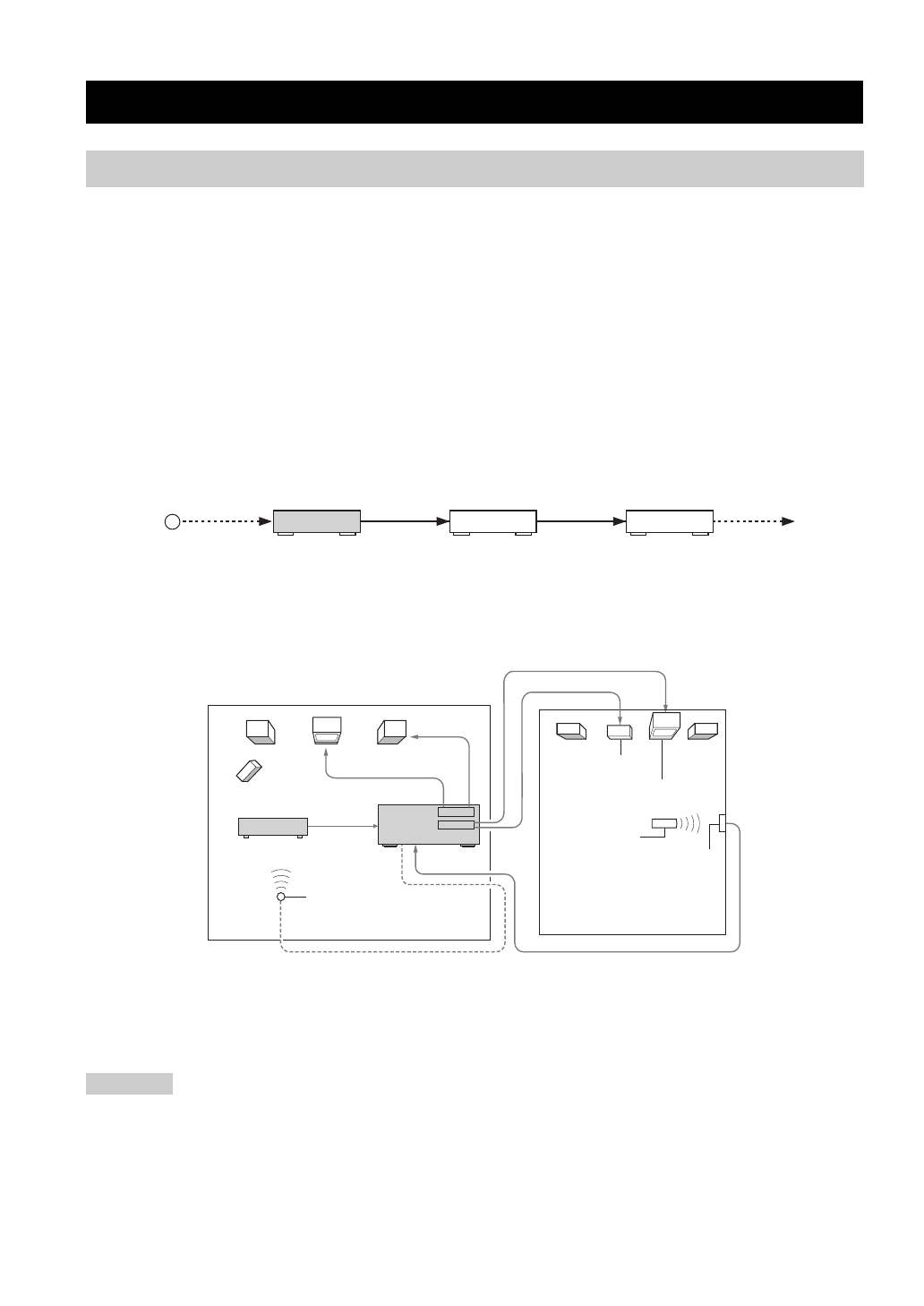

Configuration et connexions en domotique.

L’illustration qui suit donne un exemple de configuration et de connexions en domotique.

y

Il existe plusieur façons de connecter et utiliser cet appareil avec une configuration domotique, aussi nous vous recommandons de vous
adresser à votre revendeur YAMAHA ou à un service après-vente agréé qui vous conseillera sur les connexions Zone 2 les mieux
adaptées à vos besoins.

Si vous voulez régler le volume Zone 2 pour l’amplificateur de la seconde pièce, nous vous recommandons de régler le volume Zone 2
sur –16 dB environ.

ZONE 2

Raccordements des appareils Zone 2

Remarque

OUT

OUT

IN

REMOTE

IN

REMOTE

OUT

IN

REMOTE

REMOTE

Cet appareil

Elément YAMAHA

Elément YAMAHA

Récepteur de

signaux infrarouges

REMOTE OUT

VIDEO IN

MONITOR OUT

SPEAKERS

REMOTE IN

ZONE 2 AUDIO OUT

MAIN

ZONE 2

AUDIO IN

ZONE 2 VIDEO OUT

Emetteur d’infrarouges

Lecteur DVD

(ou autres éléments)

Amplificateur

Zone 2

boîtier de

télécommande

Récepteur de
signaux
infrarouges

Seconde pièce

(Zone 2)

Pièce principale

(Main Zone)

Cet appareil

Moniteur vidéo
