BESKRIVNING AV REGLAGE M.M.

6

1

Antenningångar

För anslutning av FM- och AM-antenner.
Se 13 för information om anslutningar.

2

AUDIO/VIDEO-in/utgångar

För anslutning av ljud- och videokomponenter.
Se 12 för information om anslutningar.

3

REMOTE-in/utgångar

Dessa in/utgångar används för inmatning/utmatning av
signaler från fjärrkontroll.
Se 34 för information om anslutningar.

4

CONTROL OUT-koppling

Detta uttag är för vidgad styrning. Rådgör med närmaste
auktoriserade YAMAHA-handlare eller servicecenter
angående denna koppling.

5

AC IN

För anslutning av den medföljande nätkabeln.
Se sidan 15 för information om anslutningar.

6

AC OUTLET(S) (SWITCHED)

Använd dessa nätuttag till att förse andra ljud- och video-
komponenter med ström.
Se sidan 15 angående detaljer.

7

CD-in/utgångar

För anslutning av en CD-spelare.
Se 12 för information om anslutningar.

8

Skivspelaringångar (PHONO) och jordintag
(GND)

För anslutning av en skivspelare.
Se 12 för information om anslutningar.

9

ZONE 2-in/utgångar

För anslutning av en Zone 2-komponent.
Se 34 för information om anslutningar.

0

SUBWOOFER OUTPUT-koppling

För anslutning en subwoofer med inbyggd förstärkare.

A

COUPLER-in/utgångar

För anslutning av en extern enhet.
Se 15 för information om anslutningar.

B

Högtalarutgångar (SPEAKERS)

För anslutning av högtalare.
Se sidan 11 för information om anslutningar.

C

Omkopplaren IMPEDANCE SELECTOR

Med denna omkopplare växlas impedansinställningen.
Se sidan 15 angående detaljer.

■

Gäller endast modeller till Asien och
allmän modell

D

VOLTAGE SELECTOR

Se sidan 15 angående detaljer.

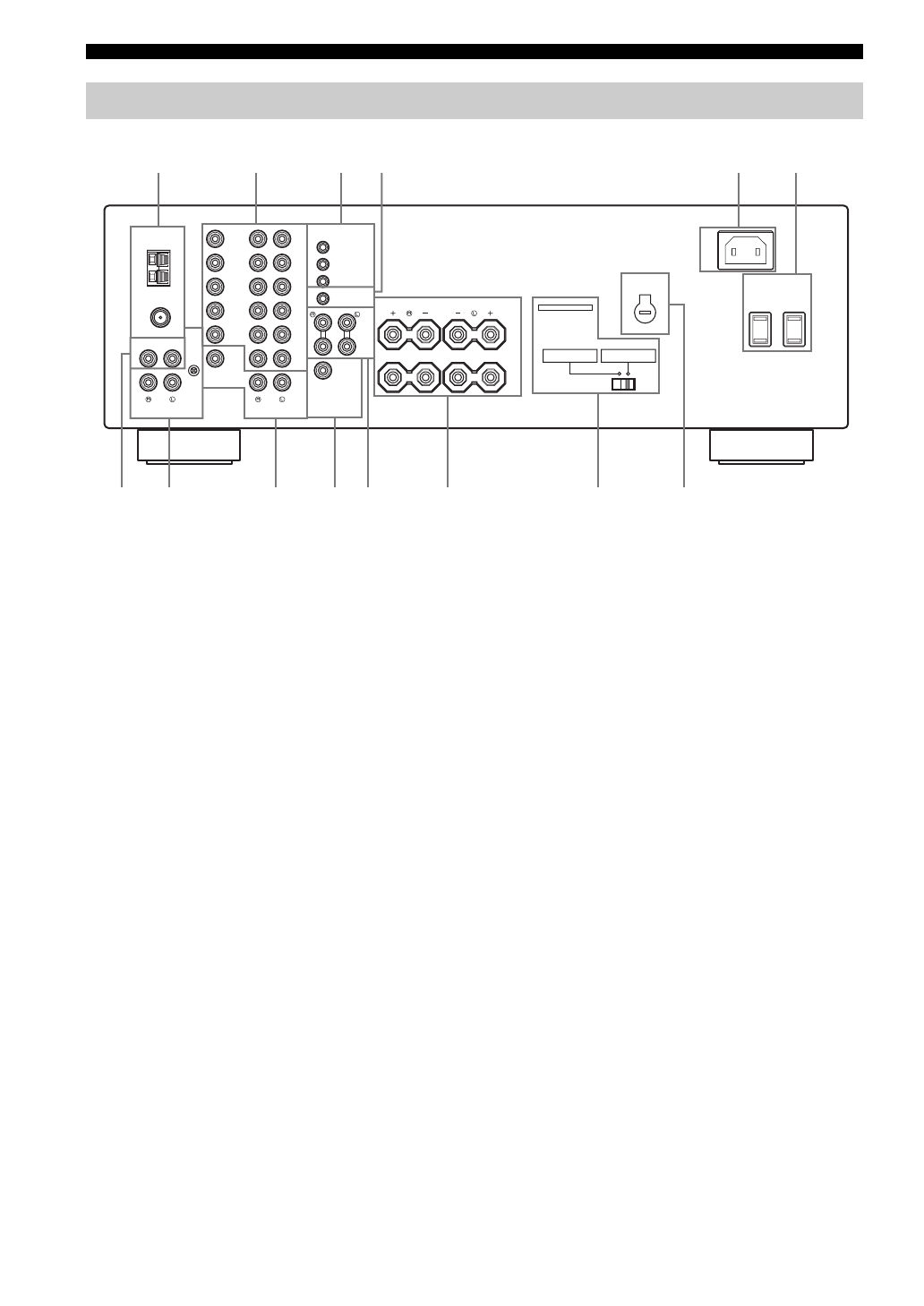

Bakpanelen

AC OUTLETS

SWITCHED

IMPEDANCE SELECTOR

SET BEFORE POWER ON

SPEAKERS

A

B

AC IN

REMOTE

OUT

IN

DVD

DTV/

CBL

IN

IN

(PLAY)

OUT

(REC)

OUT

MD/

TAPE

ZONE 2

OUT

ZONE 2

OUT

MONITOR

OUT

VCR

DVD

GND

GND

AM

ANT

FM

ANT

75

Ω

UNBAL.

DTV/

CBL

IN

OUT

CD

PHONO

VCR

IN

MAIN

IN

PRE
OUT

SUB

WOOFER

+12V 15mA MAX.

2

1

CONTROL OUT

COUPLER

OUTPUT

AUDIO

AUDIO

VIDEO

TUNER

A OR B: 4

Ω

MIN. /SPEAKER

A+B: 8

Ω

MIN. /SPEAKER

A OR B:  6

Ω

MIN. /SPEAKER

A+B:12

Ω

MIN. /SPEAKER

7

0

C

D

8

A

B

1

2

3

5

6

4

9

VOLTAGE

SELECTOR

(Allmän modell)
