ANSLUTNINGAR

11

FÖRBEREDELS

E

R

Svenska

Se till att vänster kanal (L), höger kanal (R), “+” (röd) och “–” (svart) ansluts rätt. Om anslutningarna är felaktiga hörs
inget ljud från högtalarna, och om högtalarnas polaritet är felaktig kommer ljudet att låta onaturligt och sakna bas.

• Försäkra dig om att strömmen till denna enhet är avslagen, innan högtalarna ansluts.
• Låt inga blottade trådar i högtalarkablarna komma i kontakt med varandra eller med någon metalldel på receivern. Det

kan skada förstärkaren och/eller högtalarna.

• Använd magnetiskt avskärmade högtalare. Om denna typ av högtalare ändå ger upphov till störningar på monitorn,

placera då högtalarna längre bort från monitorn.

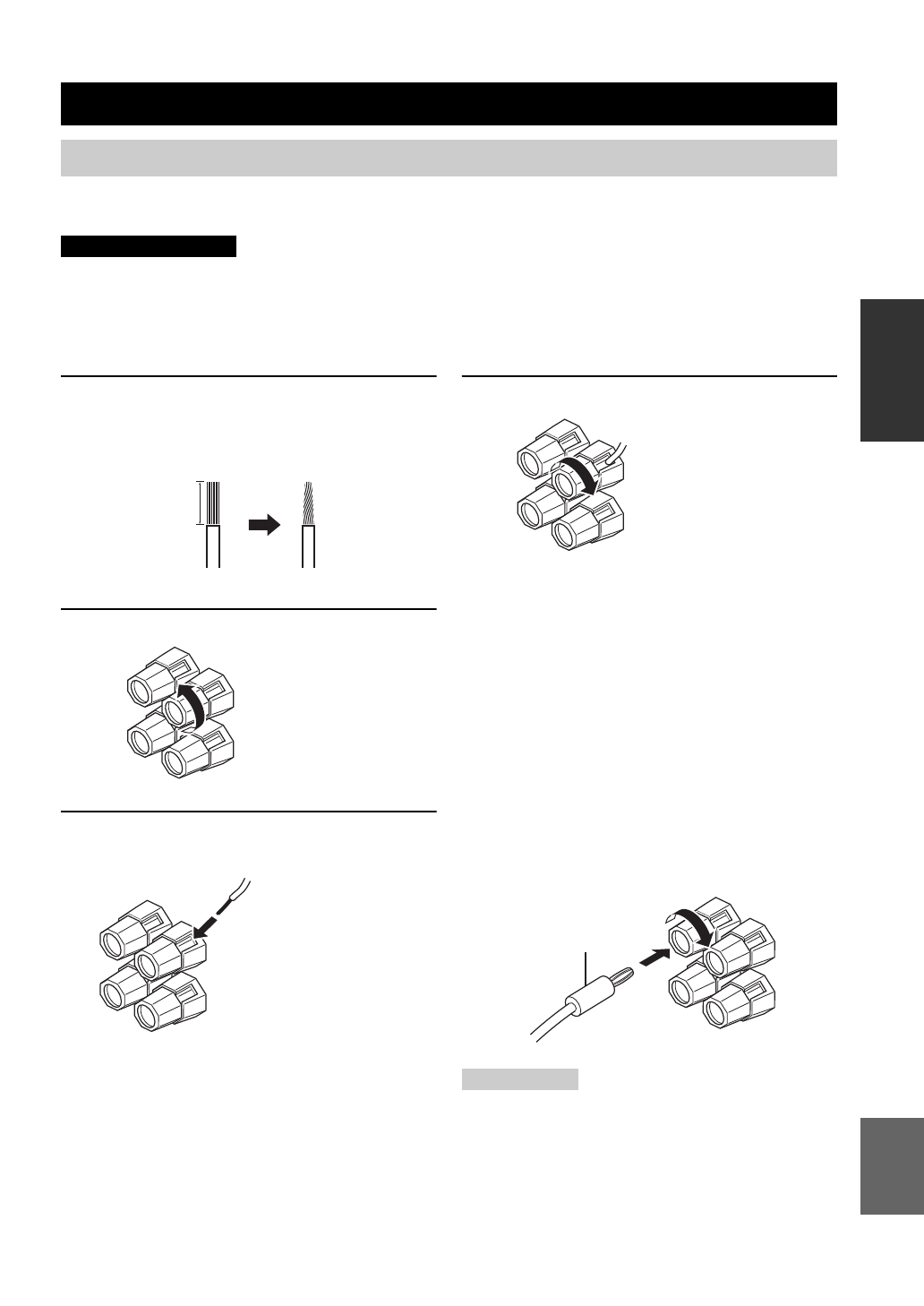

1

Skala bort cirka 10 mm av isoleringen i
änden på varje högtalarkabel och tvinna ihop
de blottade trådarna på kabeln för att
eliminera risken för kortslutning.

2

Skruva loss knoppen.

3

För in metalltrådarna på en kabel i hålet på
sidan av varje kontakt.

4

Dra åt knoppen för att fästa kabeln.

■

Anmärkningar gällande högtalarkablar

En högtalarkabel består i själva verket av ett par isolerade
kablar som löper sida vid sida. En av kablarna har
annorlunda färg eller form; det kan vara en rand, ett spår
eller en upphöjd kant. Anslut kabeln som har ränder, spår
eller upphöjd kant till de positiva kontakterna “+” (röda)
på denna enhet och på högtalaren. Anslut den omärkta
kabeln till de negativa kontakterna “–” (svarta) på
förstärkaren och högtalaren.

■

Anslutning av en banankontakt

(Gäller endast modeller till U.S.A., Kanada,
Australien samt allmän modell)

Dra först åt knoppen och skjut därefter in banankontakten
i änden på respektive högtalarutgång.

• Ett eller två högtalarpar kan anslutas till förstärkaren. Om

endast ett högtalarpar ska användas, så anslut det till antingen
högtalarutgångarna SPEAKERS A eller SPEAKERS B.

• Använd högtalare med en impedans som motsvarar med den

specificerade impedans som anges på förstärkarens baksida.

ANSLUTNINGAR

Anslutning av högtalare

OBSERVERA

10 mm

Röd: positiv (+)

Svart: negativ (–)

Röd: positiv (+)

Svart: negativ (–)

Anmärkningar

Röd: positiv (+)

Svart: negativ (–)

Banankontakt
