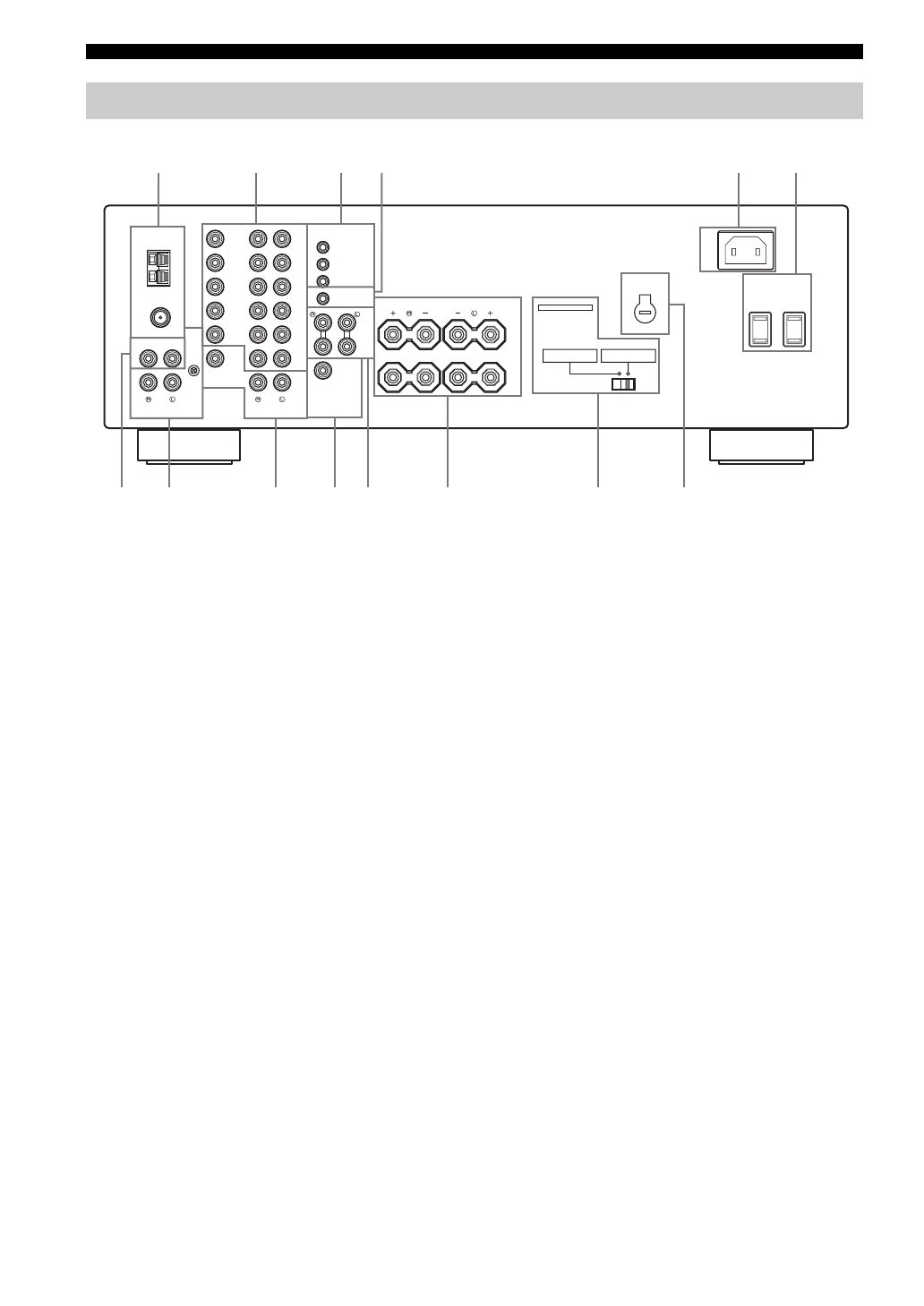

BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN
6
1
Antennenanschluss
Schließen Sie die UKW- und MW-Antenne an.
Siehe Seite 13 für Anschlussinformationen.
2
AUDIO/VIDEO-Buchsen
Schließen Sie Audio- und Videokomponenten an.
Siehe Seite 12 für Anschlussinformationen.
3
REMOTE-Buchsen
Diese Buchsen werden für Eingabe/Ausgabe von
Fernbedienungssignalen verwendet.
Siehe Seite 34 für Anschlussinformationen.
4
CONTROL OUT-Buchse
Dies ist eine Steuerungserweiterungsbuchse. Wenden Sie
sich bezüglich Wartung dieser Buchse an den nächsten
autorisierten YAMAHA-Fachhändler oder Kundendienst.
5
AC IN
Hier wird das mitgelieferte Netzkabel eingesteckt.
Siehe Seite 15 für Anschlussinformationen.
6
AC OUTLET(S) (SWITCHED)
Verwenden Sie diese für die Stromversorgung Ihrer
anderen Audio- und Video-Komponenten.
Einzelheiten siehe Seite 15.
7
CD-Buchsen
Schließen Sie einen CD-Player an.
Siehe Seite 12 für Anschlussinformationen.
8
PHONO-Buchsen und GND-Erdungsklemme
Schließen Sie einen Plattenspieler an.
Siehe Seite 12 für Anschlussinformationen.
9
ZONE 2-Buchsen
Schließen Sie eine Zone 2-Komponente an.
Siehe Seite 34 für Anschlussinformationen.
0
SUBWOOFER OUTPUT-Buchse
Schließen Sie einen Subwoofer mit eingebautem
Verstärker an.
A
COUPLER-Buchsen
Schließen Sie ein externes Gerät an.
Siehe Seite 15 für Anschlussinformationen.
B
Lautsprecherklemmen (SPEAKERS)
Schließen Sie Lautsprecher an.
Siehe Seite 11 für Anschlussinformationen.
C
IMPEDANCE SELECTOR-Schalter
Schalten Sie die Impedanzeinstellung um.
Einzelheiten siehe Seite 15.
■
Nur Modelle für Asien und allgemeine
Gebiete
D
VOLTAGE SELECTOR
Rückwand
AC OUTLETS
SWITCHED
IMPEDANCE SELECTOR
SET BEFORE POWER ON
SPEAKERS
A
B
AC IN
REMOTE
OUT
IN
DVD
DTV/
CBL
IN
IN
(PLAY)
OUT
(REC)
OUT
MD/
TAPE
ZONE 2
OUT
ZONE 2
OUT
MONITOR
OUT
VCR
DVD
GND
GND
AM
ANT
FM
ANT
75
Ω
UNBAL.
DTV/
CBL
IN
OUT
CD
PHONO
VCR
IN
MAIN
IN
PRE
OUT
SUB
WOOFER
+12V 15mA MAX.
2
1
CONTROL OUT
COUPLER
OUTPUT
AUDIO
AUDIO
VIDEO
TUNER
A OR B: 4
Ω
MIN. /SPEAKER
A+B: 8
Ω
MIN. /SPEAKER
A OR B: 6
Ω
MIN. /SPEAKER
A+B:12
Ω
MIN. /SPEAKER
7
0
C
D
8
A
B
1
2
3
5
6
4
9
VOLTAGE
SELECTOR
(Modell für allgeemeine Gebiete)
