BEDIENINGSORGANEN EN FUNCTIES
6
1
Antenne-aansluitingen
Aansluiten van de FM en AM antennes.
Zie 13 voor meer informatie over deze aansluiting.
2
AUDIO/VIDEO aansluitingen
Hierop kunt u audio- en video-apparatuur aansluiten.
Zie 12 voor meer informatie over deze aansluiting.
3
REMOTE aansluitingen
Deze aansluitingen worden gebruikt voor het ontvangen/
doorgeven van afstandsbedieningssignalen.
Zie 34 voor meer informatie over deze aansluiting.
4
CONTROL OUT aansluiting
Dit is een aparte uitbreidingsaansluiting. Vraag bij uw
dichtstbijzijnde erkende YAMAHA dealer of service-
centrum naar de mogelijkheden met deze aansluiting.
5
AC IN
Hierop dient u het meegeleverde netsnoer aan te sluiten.
Zie bladzijde 15 voor meer informatie over deze
aansluitingen.
6
AC OUTLET(S) (SWITCHED)
Hiermee kunt eventueel andere audio/video componenten
van stroom voorzien.
Zie bladzijde 15 voor details.
7
CD aansluitingen
Hierop kunt u een CD-speler aansluiten.
Zie 12 voor meer informatie over deze aansluiting.
8
PHONO aansluitingen en GND aansluiting
Hierop kunt u een draaitafel aansluiten.
Zie 12 voor meer informatie over deze aansluiting.
9
ZONE 2 aansluitingen
Hierop kunt u apparatuur voor Zone 2 aansluiten.
Zie 34 voor meer informatie over deze aansluiting.
0
SUBWOOFER OUTPUT aansluiting
Hierop kunt u een subwoofer met ingebouwde versterker
aansluiten.
A
COUPLER aansluitingen
Hierop kunt u andere externe apparatuur aansluiten.
Zie 15 voor meer informatie over deze aansluiting.
B
SPEAKERS aansluitingen
Sluit hierop uw luidsprekers aan.
Zie bladzijde 11 voor meer informatie over deze
aansluitingen.
C
IMPEDANCE SELECTOR schakelaar
Hiermee kunt u de instelling voor de impedantie
omschakelen.
Zie bladzijde 15 voor details.
■
Alleen modellen voor Azië en algemene
modellen
D
VOLTAGE SELECTOR
Zie bladzijde 15 voor details.

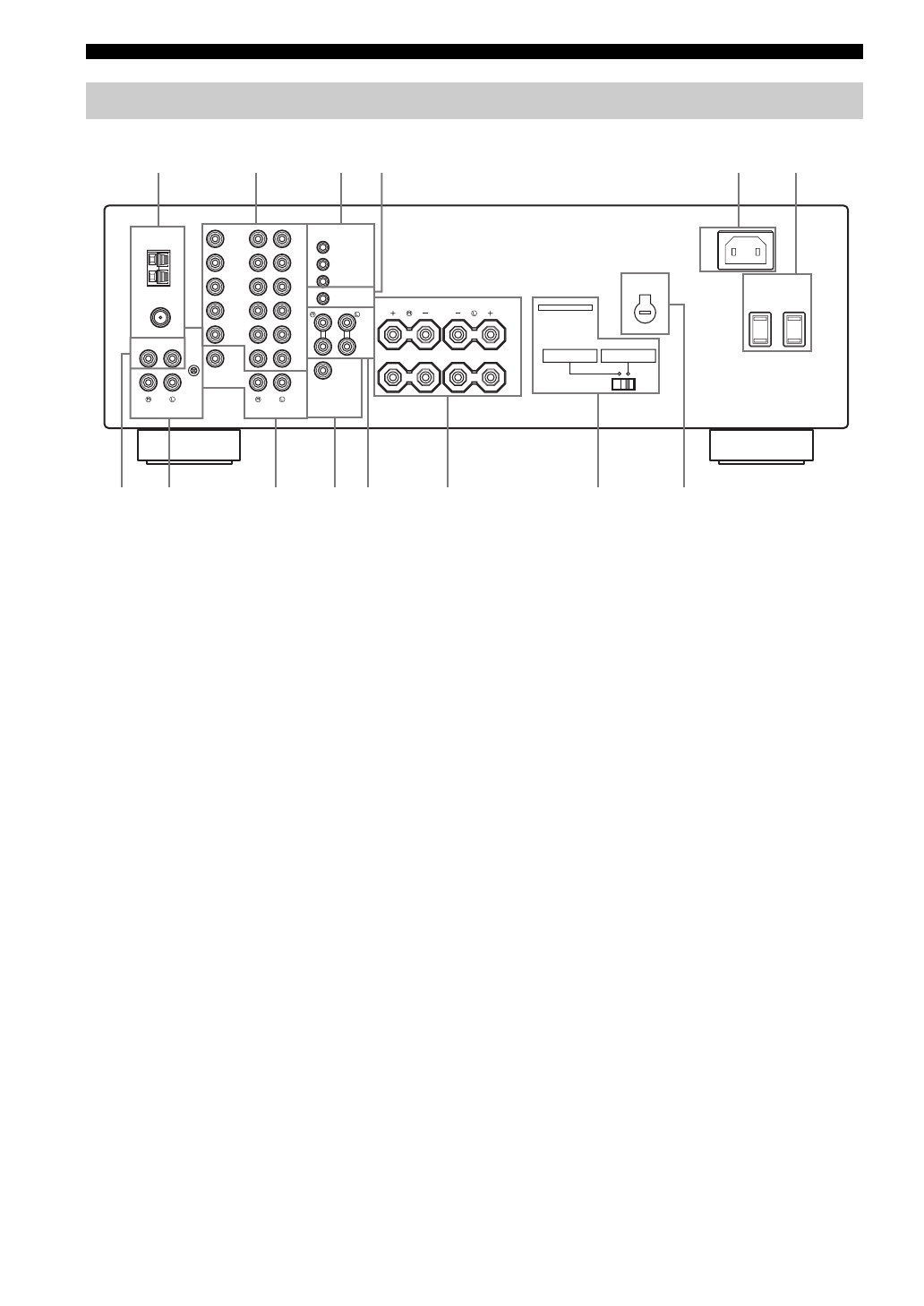

Achterpaneel
AC OUTLETS
SWITCHED
IMPEDANCE SELECTOR
SET BEFORE POWER ON
SPEAKERS
A
B
AC IN
REMOTE
OUT
IN
DVD
DTV/
CBL
IN
IN
(PLAY)
OUT
(REC)
OUT
MD/
TAPE
ZONE 2
OUT
ZONE 2
OUT
MONITOR
OUT
VCR
DVD
GND
GND
AM
ANT
FM
ANT
75
Ω
UNBAL.
DTV/
CBL
IN
OUT
CD
PHONO
VCR
IN
MAIN
IN
PRE
OUT
SUB
WOOFER
+12V 15mA MAX.
2
1
CONTROL OUT
COUPLER
OUTPUT
AUDIO
AUDIO
VIDEO
TUNER
A OR B: 4
Ω
MIN. /SPEAKER
A+B: 8
Ω
MIN. /SPEAKER
A OR B: 6
Ω
MIN. /SPEAKER
A+B:12
Ω
MIN. /SPEAKER
7
0
C
D
8
A
B
1
2
3
5
6
4
9
VOLTAGE
SELECTOR
(Algemene modellen)
Содержание
- 223 СОДЕРЖАНИЕ; ВВЕДЕНИЕ
- 224 Усовершенствованный AM/ЧМ тюнер; ОПИСАНИЕ
- 225 ВВЕДЕНИ; Прием инфракрасных сигналов от пульта ДУ.; Дисплей фронтальной панели; СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ; Фронтальная панель; Резервная копия памяти; Примечания
- 226 Примечание
- 227 Загорается при включении функции Zone 2.; Только модель для Европы
- 228 Задняя панель
- 229 Выдает инфракрасные сигналы.; Селекторные кнопки источника; Установка данного аппарата в режим ожидания.; Включение данного аппарата.
- 230 Установка таймера сна.
- 231 Пульт ДУ для Zone 2
- 232 Примечания по батарейкам; Использование пультов ДУ; Установка батареек в пульт ДУ
- 233 ОВКА; Примечания по кабелю колонки; СОЕДИНЕНИЯ; Подключение колонок
- 234 Подключение аудио и видеокомпонентов
- 236 Подключение рамочной АМ-антенны; Нажмите и удерживайте защелку.
- 237 Гнезда COUPLER; Общая модель; Переключатель IMPEDANCE SELECTOR
- 238 Main Zone данного аппарата включается.
- 239 ОСНОВНОЕ; ВОСПРОИЗВЕДЕНИЕ И ЗАПИСЬ
- 241 Регулировка ручки BALANCE; Регулировка ручки LOUDNESS; Настойка тональности
- 242 Запись источника
- 243 Применение таймера сна
- 245 Нажмите кнопку; НАСТРОЙКА ДИАПАЗОНА ЧМ/AM; Автоматическая настройка
- 246 Нажмите кнопку TUNING; Ручная настройка
- 251 Смотрите раздел “Функция EON” на стр. 31.; RADIO DATA SYSTEM (ТОЛЬКО МОДЕЛЬ ДЛЯ ЕВРОПЫ); Прием радиостанций системы Radio Data System
- 252 Функция PTY SEEK
- 253 • Аппарат прекращает поиск при нахождении; Отмена данной функции; Функция EON
- 254 Параметры меню ADVANCED SETUP; Исходные установки; Дистанционное управление; Тюнер; ДОПОЛНИТЕЛЬНЫЕ НАСТРОЙКИ
- 256 от пульта ДУ Zone 2 в Zone 2 на компоненты в основной комнате.; Многокомнатная конфигурация и подключения; Подключение компонентов Zone 2
- 257 Управление Zone 2
- 258 Управление данным аппаратом; ОПИСАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО; Зона управления
- 259 Управление другими компонентами
- 260 Установки по умолчанию кода ДУ; Установка кодов ДУ
- 261 ПОЛ; Общая часть; ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
- 264 АУДИОРАЗДЕЛ; ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
