ZONE 2

34

Denna enhet ger möjlighet att sätta upp ett ljud- och videosystem i flera rum. Med Zone 2 kan man ställa in så att denna
enhet återger separata ingångskällor i huvudrummet och i Zone 2 (det andra rummet) samtidigt. Du kan också styra
denna enhet från det andra rummet genom att använda den medföljande Zone 2 fjärrkontrollen.

Följande extra utrustning krävs för att kunna använda multirumssystemet i denna enhet:
• En mottagare av infraröda signaler för det andra rummet.
• En infraröd sändare för huvudrummet. Denna sändare överför de infraröda signaler som sänds av Zone 2

fjärrkontrollen i Zone 2 till komponenterna i huvudrummet.

• En förstärkare och högtalare för det andra rummet.
• En videomonitor för det andra rummet.

y

Vissa YAMAHA-modeller kan anslutas direkt till REMOTE OUT-uttaget på bakpanelen på denna enhet. Om du har dessa produkter,
kanske du inte behöver använda en infraröd sändare. Som mest kan sex YAMAHA-komponenter anslutas såsom visas nedan.

■

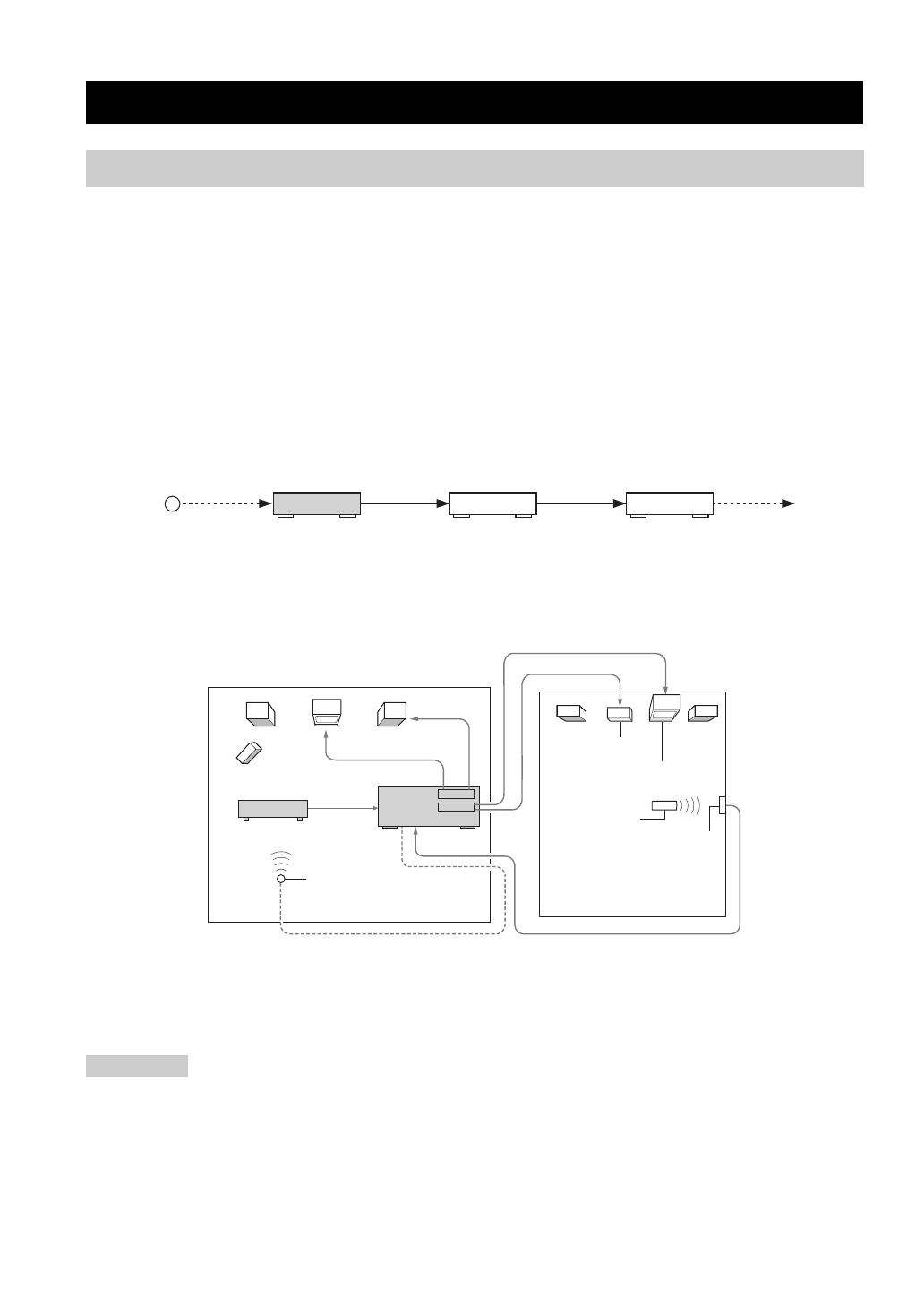

Multirumskonfiguration och anslutningar

I följande illustration visas ett exempel på konfiguration och anslutningar för ett multirumssystem.

y

Eftersom det finns ett flertal möjliga sätt på vilket du kan ansluta och använda denna enhet i en multirumskonfigurering, rekommenderar
vi att du rådfrågar närmaste auktoriserade YAMAHA-återförsäljare eller servicecenter angående vilken typ av Zone 2-anslutningar som
bäst motsvarar dina krav.

Om du vill justera Zone 2 volymnivån med förstärkaren i det andra rummet, rekommenderar vi att du ställer Zone 2 volymnivån på eller
nära –16 dB.

ZONE 2

Anslutning av Zone 2-komponenter

Anmärkning

OUT

OUT

IN

REMOTE

IN

REMOTE

OUT

IN

REMOTE

REMOTE

Denna enhet

YAMAHA-

komponent

YAMAHA-

komponent

Infraröd

signalmottagare

REMOTE OUT

VIDEO IN

MONITOR OUT

SPEAKERS

REMOTE IN

ZONE 2 AUDIO OUT

MAIN

ZONE 2

AUDIO IN

ZONE 2 VIDEO OUT

Infraröd sändare

DVD spelare

(eller andra komponenter)

Förstärkare

Zone 2

fjärrkontroll

Infraröd
signalmottagare

Andra rummet

(Zone 2)

Huvudrummet

(Main Zone)

Denna enhet

Videomonitor
