15

ANSCHLÜSSE

V

O

RBER

E

ITUNG

De
utsc

h

Stecken Sie das Netzkabel in die Buchse AC IN an der Rückseite
dieses Geräts und stecken dann den Netzstecker in die
Wandsteckdose, nachdem alle anderen Verbindungen hergestellt sind.

■

COUPLER-Buchsen

Durch Abziehen der Jumperstecker von den PRE OUT/MAIN IN-
Buchsen kann dieses Gerät separat als Steuerverstärker oder
Verstärkerendstufe arbeiten. Diese Buchsen werden zum
Anschließen eines Signalverarbeitungssystems wie eines
Grafikentzerrers oder eines Surround-Soundprozessors an dieses
Gerät verwendet. Wenn ein solches externes Gerät an diese Buchsen
angeschlossen ist, kann der VOLUME-Regler dieses Geräts zur
Einstellung des Gesamt-Tonausgangspegels verwendet werden.
Zum Anschließen eines externen Geräts ziehen Sie zuerst die
Jumperstecker von den PRE OUT/MAIN IN-Buchsen ab und
schließen dann die Eingangsbuchsen des externen Geräts an
die PRE OUT-Buchsen oder dessen Ausgangsbuchsen an die
MAIN IN-Buchsen an. Einzelheiten siehe
Bedienungsanleitung des anzuschließenden externen Geräts.

• Wenn Sie nicht die COUPLER-Buchsen verwenden, ziehen Sie nie

die Jumperstecker von diesen Buchsen ab. Wenn sie abgezogen
sind, wird kein Sound wird von diesem Gerät ausgegeben.

• Wenn Sie dieses Gerät verwenden, während ein externes Gerät

an die COUPLER-Buchsen angeschlossen ist, stellen Sie sicher,
dass die CD DIRECT AMP-Taste und die PURE DIRECT-
Taste an der Frontblende deaktiviert sind.

• Wenn Sie dieses Gerät als Verstärkerendstufe verwenden, schließen Sie die

Ausgangsbuchsen des externen Steuerverstärkers etc. an die MAIN IN-
Buchsen dieses Geräts an. In diesem Fall arbeiten die Bedienungselemente
an diesem Gerät nicht, ausgenommen die PHONES-Buchse und die
SPEAKERS A/B-Tasten. Verwenden Sie die Bedienungselemente am
externen Steuerverstärker zur Vornahme von Lautstärkeeinstellungen etc.

■

AC OUTLET(S) (SWITCHED)

Modell für Australien ........................................ 1 Netzdose
Andere Modelle................................................2 netzdosen
Verwenden Sie diese Netz-Steckdosen, um die Stromkabel
Ihrer anderen Komponenten an dieses Gerät
anzuschließen. Diese Netz-Steckdosen liefern den Strom
immer an jede angeschlossene Komponente, wenn die
Stromversorgung dieses Gerätes eingeschaltet ist. Für
Informationen über die maximale Leistungsaufnahme
(Gesamtleistungsaufnahme der Komponenten) siehe
„TECHNISCHE DATEN“ auf Seite 42.

■

VOLTAGE SELECTOR (nur Modelle für
Asien und allgemeine Gebiete)

Der VOLTAGE SELECTOR Spannungswahlschalter auf
der Rückseite dieses Gerätes muss auf Ihre örtliche
Netzspannung eingestellt werden, BEVOR Sie den
Netzstecker an eine Netzdose anstecken.
Die folgenden Netzspannungen warden verwendet:
Modell für Asien .... 220/230–240 V Netzspannung, 50/60 Hz
Modell für allgemeine Gebiete

............. 110/120/220/230–240 V Netzspannung, 50/60 Hz

■

IMPEDANCE SELECTOR-Schalter

Verschieben Sie den IMPEDANCE SELECTOR-Schalter nicht,
wenn die Stromversorgung dieses Gerätes eingeschaltet ist, da
anderenfalls das Gerät beschädigt werden könnte.

Wählen Sie die Schalterposition (links oder rechts) in
Abhängigkeit von der Impedanz der in Ihrem System
verwendeten Lautsprecher.

• Das Modell für Kanada kann nicht mit zwei separaten

Lautsprechersätzen (A und B) gleichzeitig arbeiten, wenn der
IMPEDANCE SELECTOR-Schalter auf Stellung 6

Ω

geschoben ist.

• Wenn dieses Gerät nicht einschaltet, kann der IMPEDANCE

SELECTOR-Schalter nicht vollständig in eine Position
geschoben sein. In diesem Fall müssen Sie den Schalter
vollständig auf die entsprechende Position einstellen, während
die Stromversorgung für dieses Gerät ausgeschaltet ist.

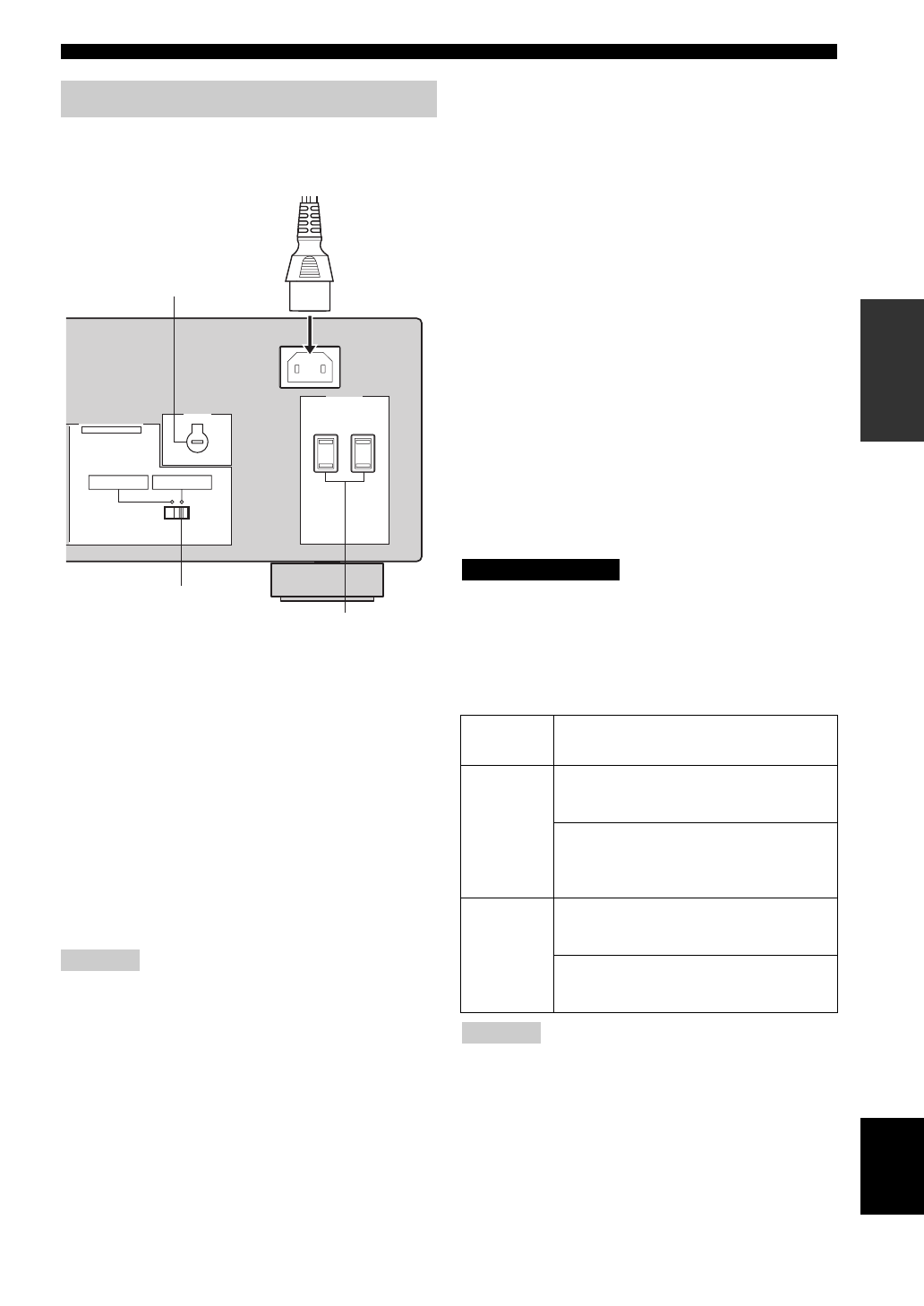

Anschluss des Netzkabels

Hinweise

AC OUTLETS

SWITCHED

IMPEDANCE SELECTOR

SET BEFORE POWER ON

AC IN

A OR B: 4

Ω

MIN. /SPEAKER

A+B: 8

Ω

MIN. /SPEAKER

A OR B:  6

Ω

MIN. /SPEAKER

A+B:12

Ω

MIN. /SPEAKER

VOLTAGE

SELECTOR

(Modell für allgeemeine
Gebiete)

IMPEDANCE SELECTOR

-Schalter

Netzkabel

VOLTAGE SELECTOR

AC OUTLET(S)

Schalterposition

Impedanzpegel

Rechts

Falls Sie einen Lautsprechersatz (A oder B)
verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 6

Ω

 oder mehr betragen.

Falls Sie zwei Lautsprechersätze (A und B)
verwenden, muss die Impedanz jedes
einzelnen Lautsprechers 12

Ω

 oder mehr

betragen.

Links

Falls Sie einen Lautsprechersatz (A oder B)
verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 4

Ω

 oder mehr betragen.

Falls Sie zwei Lautsprechersätze (A und B)
verwenden, muss die Impedanz jedes einzelnen
Lautsprechers 8

Ω

 oder mehr betragen.

Hinweise

VORSICHT
