ZONE 2

34

Dieses Gerät erlaubt Ihnen, eine Mehrzimmer-Audio- und Videoanlage zu konfigurieren. Das Merkmal Zone 2 erlaubt es
Ihnen, dieses Gerät zur Wiedergabe separater Eingangsquellen im Hauptzimmer und im Zone 2 (zweiten Zimmer)
gleichzeitig einzustellen. Sie können auch diese Einheit von dem zweiten Zimmer aus mit der mitgelieferten Zone 2
Fernbedienung steuern.

Sie benötigen folgende Zusatzgeräte zur Verwendung dieses Geräts in einer Mehrzimmer-Anlage:
• Ein Infrarot-Signalempfänger für das zweite Zimmer.
• Ein Infrarot-Signalgeber für das Hauptzimmer. Das Sendeteil strahlt die Infrarotsignale, die von der Zone 2

Fernbedienung in Zone 2 gesendet wurden, zu den Komponenten im Hauptzimmer aus.

• Ein Verstärker und Lautsprecher für das zweite Zimmer.
• Ein Videomonitor für das zweite Zimmer.

y

Manche YAMAHA Modelle können direkt an die REMOTE OUT-Buchse an der Rückseite dieses Geräts angeschlossen werden. Wenn
Sie solche Produkte besitzen, kann es sein, dass Sie keinen Infrarot-Signalgeber benötigen. Bis zu sechs YAMAHA Komponenten
können angeschlossen werden, wie unten gezeigt.

■

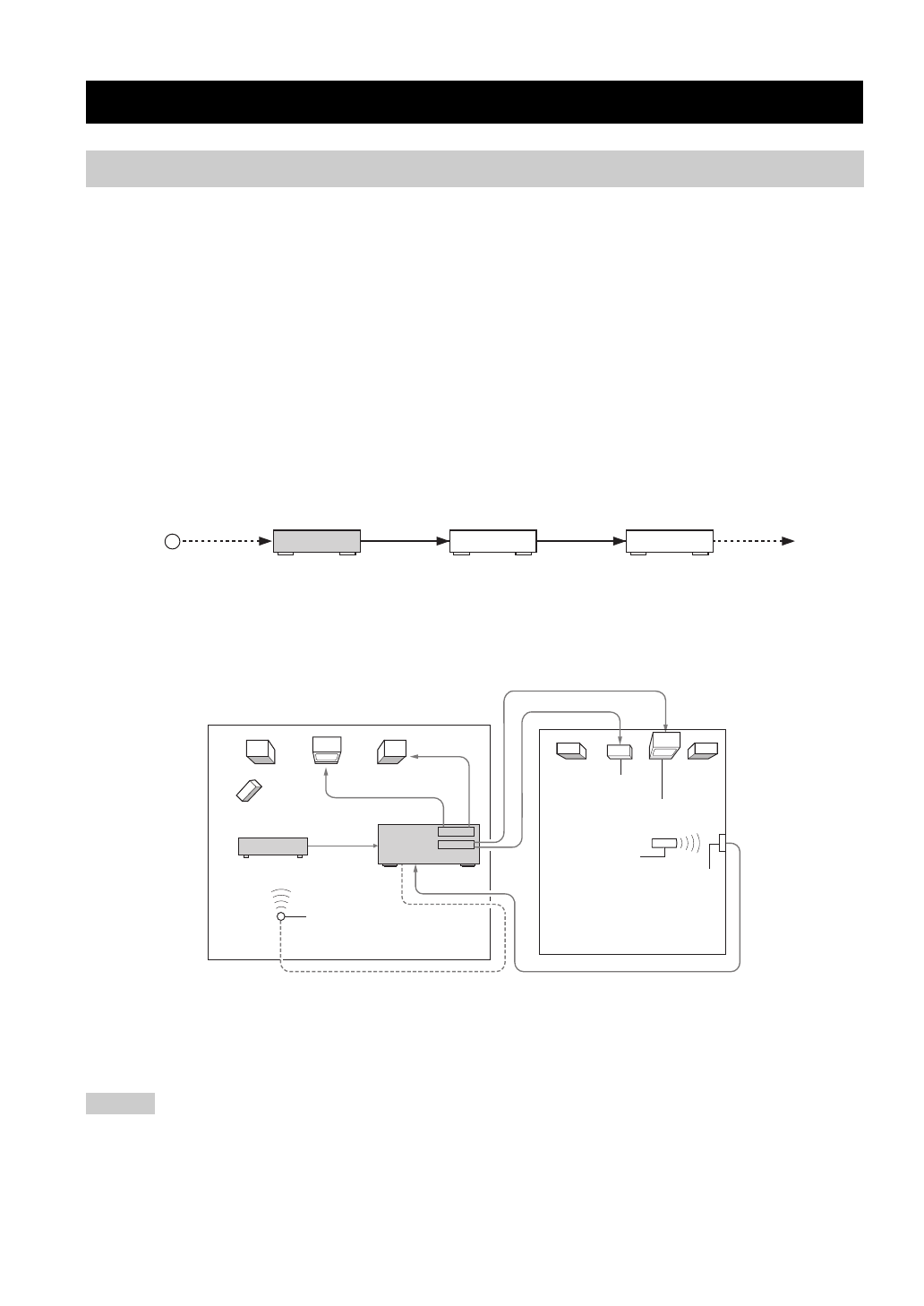

Mehrzimmer-Konfiguration und Anschlüsse

Die folgende Abbildung zeigt ein Beispiel der Mehrzimmer-Anlagenkonfiguration und Anschlüsse.

y

Da es viele mögliche Weisen für Anschluss und Verwendung dieses Geräts in einer Mehrzimmer-Konfiguration gibt, empfehlen wir,
dass Sie sich von Ihrem YAMAHA-Vertragshändler oder Kundendienstzentrum über Zone-2-Anschlüsse beraten lassen, die Ihren
Anforderungen am besten entsprechen.

Wenn Sie den Zone 2 Lautstärkepegel durch Verwendung des Verstärkers im zweiten Zimmer einstellen wollen, empfehlen wird die
Einstellung des Zone 2 Lautstärkepegels auf oder in die Nähe von –16 dB.

ZONE 2

Anschluss der Zone 2-Komponenten

Hinweis

OUT

OUT

IN

REMOTE

IN

REMOTE

OUT

IN

REMOTE

REMOTE

Dieses Gerät

YAMAHA-

Komponente

YAMAHA-

Komponente

Infrarot-

Signalempfänger

REMOTE OUT

VIDEO IN

MONITOR OUT

SPEAKERS

REMOTE IN

ZONE 2 AUDIO OUT

MAIN

ZONE 2

AUDIO IN

ZONE 2 VIDEO OUT

Infrarot-Signalgeber

DVD Player

(oder andere Komponenten)

Verstärker

Zone 2

 Fernbedienung

Infrarot-Signalempfänger

Zweites Zimmer

(Zone 2)

Hauptzimmer

(Main Zone)

Dieses Gerät

Videomonitor
