СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ
6
1
Терминалы антенн
Подключите ЧМ и АМ антенны.
Для информации по подключению, смотрите стр. 13.
2
Гнезда AUDIO/VIDEO
Подключите аудио и видеокомпоненты.
Для информации по подключению, смотрите стр. 12.
3
Гнезда REMOTE
Данный гнезда предназначены для приема/вывода
сигналов дистанционного управления.
Для информации по подключению, смотрите
стр. 34.
4
Гнездо CONTROL OUT
Данное гнездо является гнездом расширения
управления. Для получения более подробной
информации о данном гнезде, обратитесь к
ближайшему авторизированному дилеру
YAMAHA или в сервис центр.
5
AC IN
Используется для подключения поставляемого
силового кабеля.
Для информации по подключению, смотрите
стр. 15.
6
AC OUTLET(S) (SWITCHED)
Используется для подачи электроэнергии на
другие аудио и видеокомпоненты.
Смотрите стр. 15 для получения подробной
информации.
7
Гнезда CD
Подключите CD-проигрыватель.
Для информации по подключению, смотрите
стр. 12.
8
Гнезда PHONO и терминал GND
Подключите проигрыватель.
Для информации по подключению, смотрите
стр. 12.
9
Гнезда ZONE 2
Подключите компонент Zone 2.
Для информации по подключению, смотрите
стр. 34.
0
Гнездо SUBWOOFER OUTPUT
Подключите сабвуфер со встроенным
усилителем.
A
Гнезда COUPLER
Подключите внешний компонент.
Для информации по подключению, смотрите
стр. 15.
B
Терминалы SPEAKERS
Подключите колонки.
Для информации по подключению, смотрите
стр. 11.
C
Переключатель IMPEDANCE SELECTOR
Переключение параметра импеданса.
Смотрите стр. 15 для получения подробной
информации.
■
Только модель для Азии и общая
модель
D
VOLTAGE SELECTOR
Смотрите стр. 15 для получения подробной
информации.

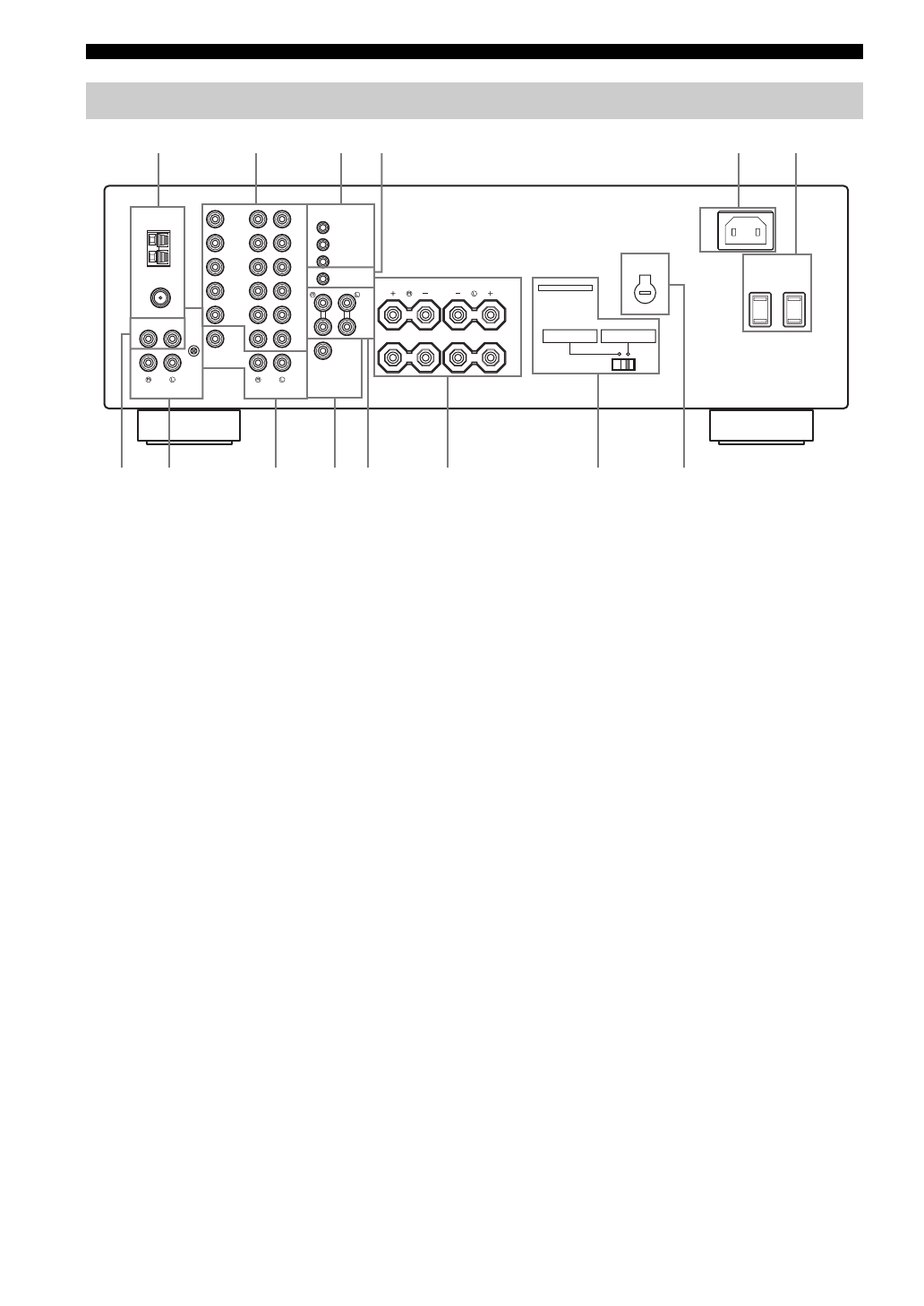

Задняя панель
AC OUTLETS
SWITCHED
IMPEDANCE SELECTOR
SET BEFORE POWER ON
SPEAKERS
A
B
AC IN
REMOTE
OUT
IN
DVD
DTV/
CBL
IN
IN
(PLAY)
OUT
(REC)
OUT
MD/
TAPE
ZONE 2
OUT
ZONE 2
OUT
MONITOR
OUT
VCR
DVD
GND
GND
AM
ANT
FM
ANT
75
Ω
UNBAL.
DTV/
CBL
IN
OUT
CD
PHONO
VCR
IN
MAIN
IN
PRE
OUT
SUB
WOOFER
+12V 15mA MAX.
2
1
CONTROL OUT
COUPLER
OUTPUT
AUDIO
AUDIO
VIDEO
TUNER
A OR B: 4
Ω
MIN. /SPEAKER
A+B: 8
Ω
MIN. /SPEAKER
A OR B: 6
Ω
MIN. /SPEAKER
A+B:12
Ω
MIN. /SPEAKER
7
0
C
D
8
A
B
1
2
3
5
6
4
9
VOLTAGE
SELECTOR
(Общая модель)
