RACCORDEMENTS

11

PRÉP

ARA

TIONS

Fr
anç

a

is

Assurez-vous que la voie gauche (L), la voie droite (R) et les pôles “+” (rouge) et “–” (noir) sont convenablement reliés.
Si le raccordement est défectueux, aucun son n’est émis par l’enceinte, et si la polarité de la connexion est incorrecte, les
sons manquent de naturel et de composantes graves.

• Avant de raccorder les enceintes, assurez-vous que cet appareil est éteint.
• Faites en sorte que la partie dénudée d’un conducteur du câble d’enceinte ne puisse pas venir en contact avec la partie

dénudée de l’autre conducteur, ni avec une pièce métallique de cet appareil. Ce contact pourrait endommager
l’appareil ou/ou les enceintes.

• Utilisez des enceintes à blindage magnétique. Si malgré cela, vous constatez un brouillage du moniteur, éloignez les

enceintes.

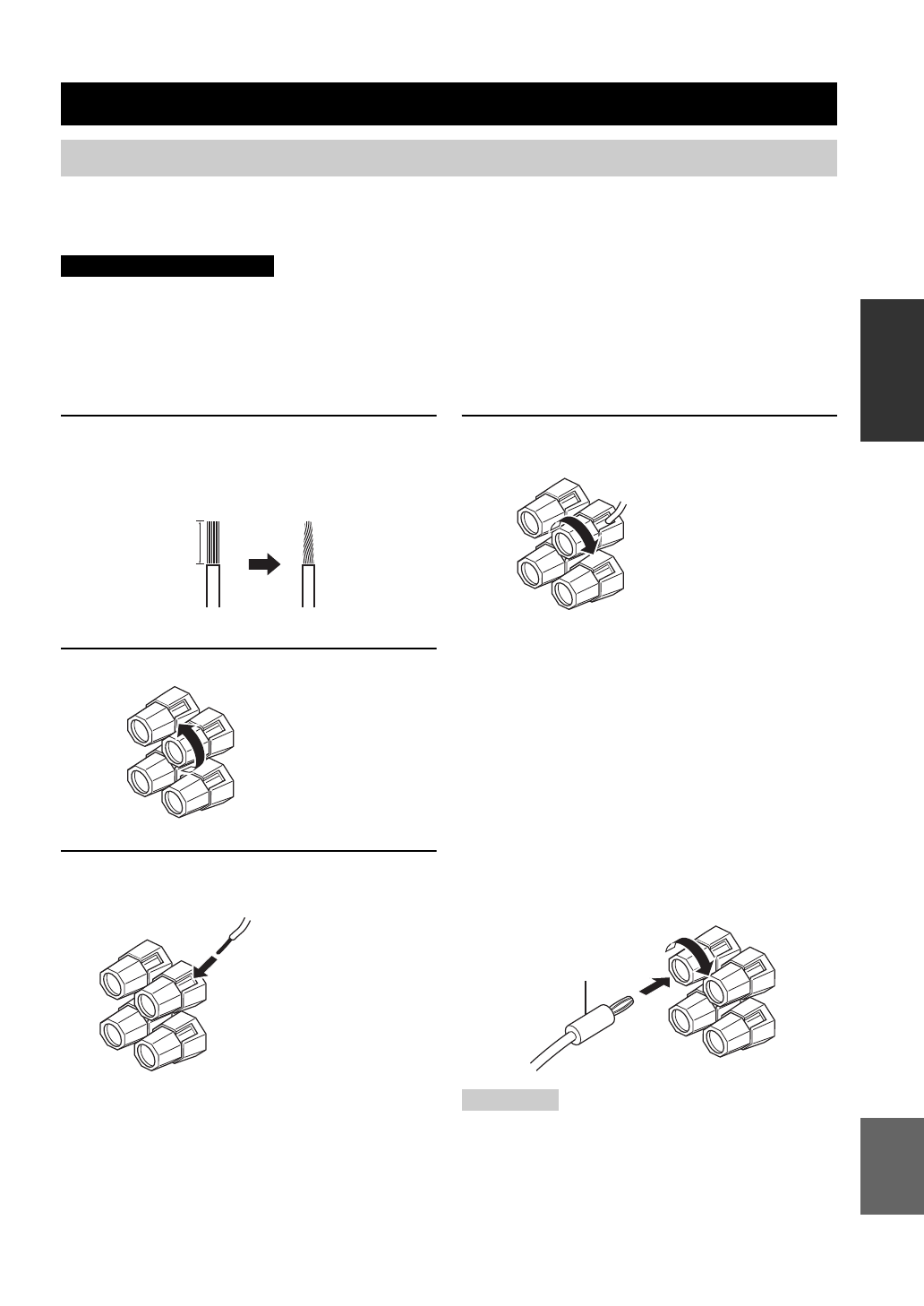

1

Enlevez environ 10 mm de la gaine isolante
de l’extrémité de chaque câble d’enceinte et
torsadez les fils du câble pour éviter les
risques de courts-circuits.

2

Dévissez la borne.

3

Introduisez l’extrémité dénudée dans le
perçage de la borne.

4

Vissez la borne pour assurer le maintien du
conducteur.

■

Remarques sur les câbles d’enceintes

Un câble d’enceinte comporte deux conducteurs isolés
placés côte à côte. Un des conducteurs a une couleur ou une
forme (ruban, rainure, dentelure) qui le distingue de l’autre.
Reliez le conducteur strié, rainuré ou côtelé à la borne “+”
(rouge) de cet appareil et de l’enceinte. Reliez le câble aux
prises “–” (noir) de cet appareil et de l’enceinte.

■

Connexion d’une fiche banane

(Uniquement les modèles pour les États-
Unis, le Canada, l’Australie et les modèles
standard seulement)

Serrez d’abord le bouton et insérez la fiche banane dans la
prise correspondante.

• Une ou deux paires d’enceintes peuvent être raccordées à cet

appareil. Si vous ne disposez que d’une paire d’enceintes, vous
pouvez indifféremment le relier aux prises SPEAKERS A ou
SPEAKERS B.

• Utilisez des enceintes ayant l’impédance indiquée à l’arrière de

cet appareil.

RACCORDEMENTS

Raccordement des enceintes

AVERTISSEMENT

10 mm

Rouge: pôle positif (+)

Noir: pôle négatif (–)

Rouge: pôle positif (+)

Noir: pôle négatif (–)

Remarques

Rouge: pôle positif (+)

Noir: pôle négatif (–)

Fiche banane
