ZONE 2
34
Данный аппарат позволяет сконфигурировать многокомнатную аудио и видеосистему. Функция Zone 2
позволяет установить данный аппарат на одновременное воспроизведение отдельных источников
приема в основной комнате и Zone 2 (вторая комната). Также можно управлять данным аппаратом из
второй комнаты, используя поставляемый пульт ДУ Zone 2.
Для использования многокомнатной системы данного аппарата, требуется следующее дополнительное
оборудование:
• Приемник инфракрасного сигнала во второй комнате.
• Инфракрасный передатчик в основной комнате. Данный передатчик передает инфракрасные сигналы
от пульта ДУ Zone 2 в Zone 2 на компоненты в основной комнате.
• Усилитель и колонки для второй комнаты.
• Видеоэкран для второй комнаты.
y
Некоторые модели YAMAHA могут напрямую подключаться к гнезду REMOTE OUT на задней панели данного
аппарата. Если у вас имеются такие компоненты, инфракрасный передатчик может не потребоваться. Можно
подключить до шести компонентов YAMAHA как показано ниже.
■

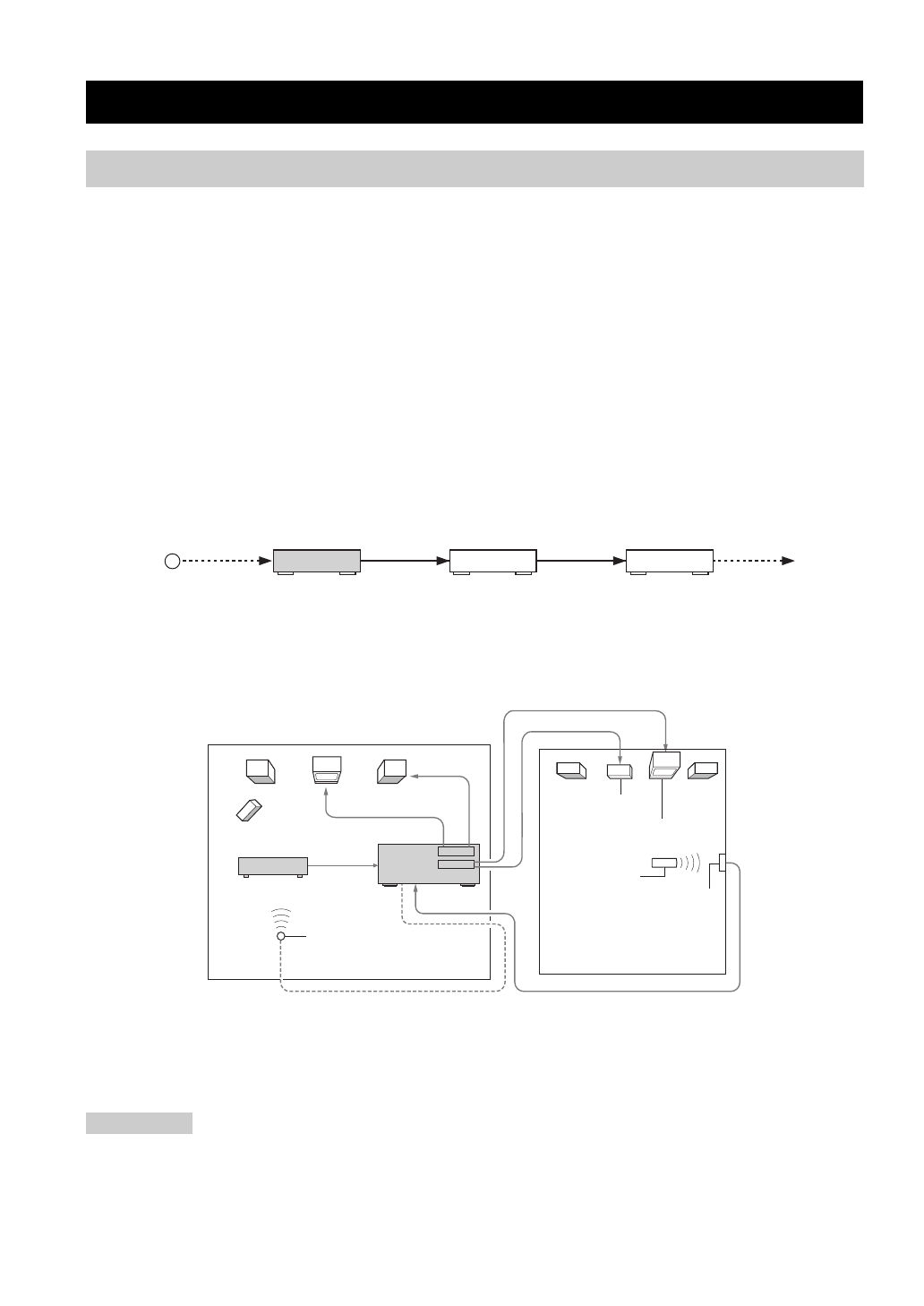

Многокомнатная конфигурация и подключения
На следующей иллюстрации показан пример конфигурации многокомнатной системы и подключения.
y
Так как существует много возможных путей подключения и использования данного аппарата в многокомнатной
конфигурации, по наилучшему методу подключений для Zone 2 рекомендуется обратиться к ближайшему
авторизированному дилеру YAMAHA или в сервис центр.
Если требуется отрегулировать уровень громкости Zone 2, используя усилитель во второй комнате, рекомендуется
установить уровень громкости Zone 2 на или около –16 дБ.
ZONE 2
Подключение компонентов Zone 2
Примечание
OUT
OUT
IN
REMOTE
IN
REMOTE
OUT
IN
REMOTE
REMOTE
Данный
аппарат
Компонент
YAMAHA
Компонент
YAMAHA
Приемник
инфракрасного сигнала
REMOTE OUT
VIDEO IN
MONITOR OUT
SPEAKERS
REMOTE IN
ZONE 2 AUDIO OUT
MAIN
ZONE 2
AUDIO IN
ZONE 2 VIDEO OUT
Инфракрасный передатчик
DVD проигрыватель
(или другие компоненты)
Усилитель
Zone 2
пульт ДУ
Приемник инфракрасного
сигнала
Вторая комната
(Zone 2)
Основная комната
(Main Zone)
Данный аппарат
Видеоэкран
