COMMANDES ET FONCTIONS
6
1
Bornes d’antenne
Connexion des antennes FM et AM.
Reportez-vous à la page 13 pour ce qui concerne les
raccordements.
2
Prises AUDIO/VIDEO
Connexion des composants audio et vidéo.
Reportez-vous à la page 12 pour ce qui concerne les
raccordements.
3
Prises REMOTE
Ces prises sont destinées aux signaux d’entrée et de sortie
de la télécommande.
Reportez-vous à la page 34 pour ce qui concerne les
raccordements.
4
Prise CONTROL OUT
Cette prise sert à régler l’expansion. Pour de plus amples
détails concernant cette question, veuillez consulter le
revendeur ou le service après-vente YAMAHA.
5
AC IN
Utilisé pour brancher le fil électrique fourni.
Reportez-vous à la page 15 pour ce qui concerne les
raccordements.
6
AC OUTLET(S) (SWITCHED)
Utilisez cette prise pour alimenter d’autres appareils
audiovisuels.
Reportez-vous à la page 15 pour le détail.
7
Prises CD
Connexion à un lecteur CD.
Reportez-vous à la page 12 pour ce qui concerne les
raccordements.
8
Prises PHONO et borne GND
Connexion d’un tourne-disques.
Reportez-vous à la page 12 pour ce qui concerne les
raccordements.
9
Prises ZONE 2
Connexion d’un composant Zone 2.
Reportez-vous à la page 34 pour ce qui concerne les
raccordements.
0
Prise SUBWOOFER OUTPUT
Connexion d’un subwoofer avec amplificateur incorporé.
A
Prises COUPLER
Connexion d’une unité périphérique.
Reportez-vous à la page 15 pour ce qui concerne les
raccordements.
B
Prises SPEAKERS
Connexion des haut-parleurs.
Reportez-vous à la page 11 pour ce qui concerne les
raccordements.
C
Sélecteur IMPEDANCE SELECTOR
Commute les réglages d’impédance.
Reportez-vous à la page 15 pour le détail.
■
Modèle pour l’Asie et modèle standard
seulement
D
VOLTAGE SELECTOR
Reportez-vous à la page 15 pour le détail.

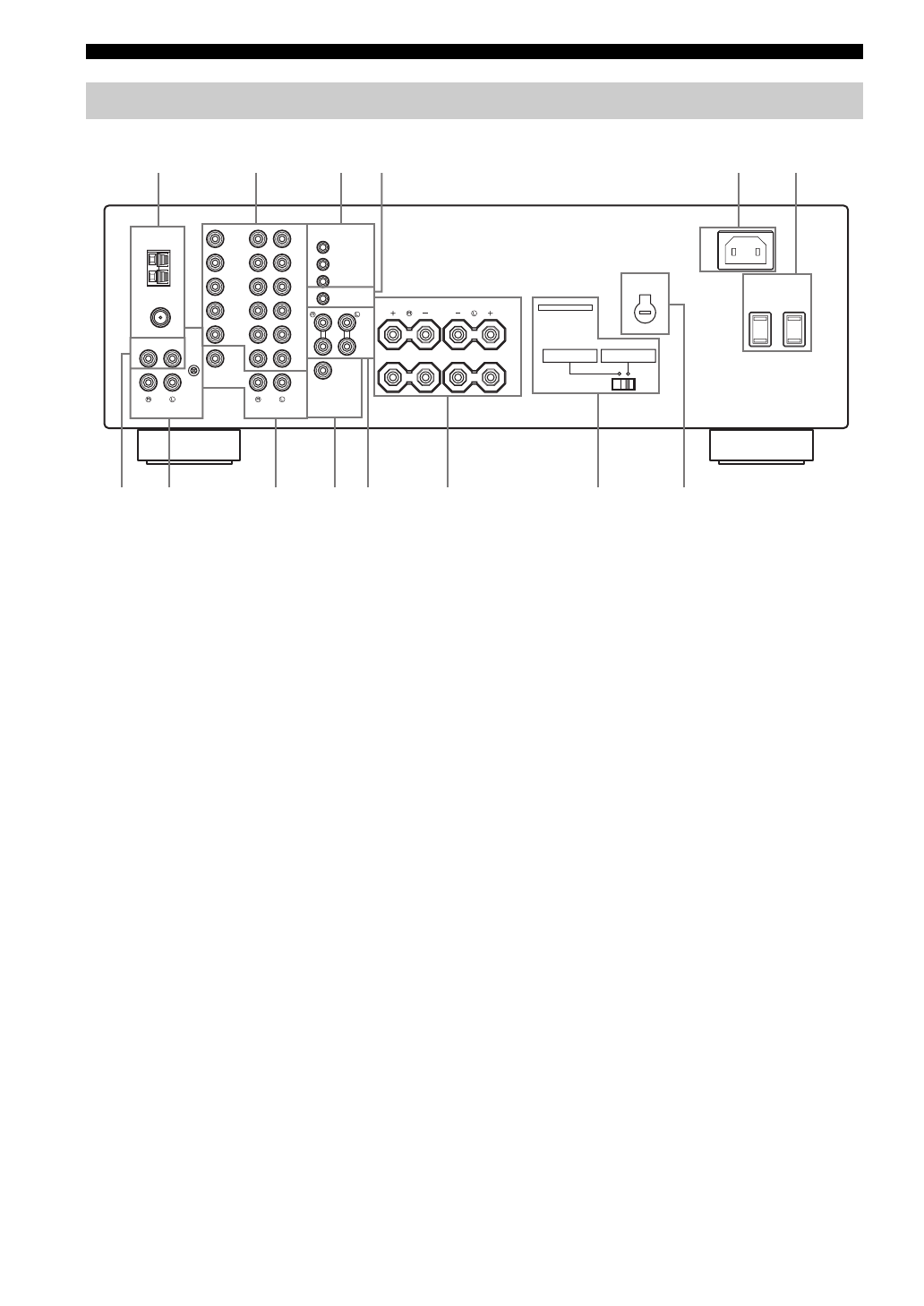

Panneau arrière
AC OUTLETS
SWITCHED
IMPEDANCE SELECTOR
SET BEFORE POWER ON
SPEAKERS
A
B
AC IN
REMOTE
OUT
IN
DVD
DTV/
CBL
IN
IN
(PLAY)
OUT
(REC)
OUT
MD/
TAPE
ZONE 2
OUT
ZONE 2
OUT
MONITOR
OUT
VCR
DVD
GND
GND
AM
ANT
FM
ANT
75
Ω
UNBAL.
DTV/
CBL
IN
OUT
CD
PHONO
VCR
IN
MAIN
IN
PRE
OUT
SUB
WOOFER
+12V 15mA MAX.
2
1
CONTROL OUT
COUPLER
OUTPUT
AUDIO
AUDIO
VIDEO
TUNER
A OR B: 4
Ω
MIN. /SPEAKER
A+B: 8
Ω
MIN. /SPEAKER
A OR B: 6
Ω
MIN. /SPEAKER
A+B:12
Ω
MIN. /SPEAKER
7
0
C
D
8
A
B
1
2
3
5
6
4
9
VOLTAGE
SELECTOR
(Modèle standard)
