15

СОЕДИНЕНИЯ

П

О

ДГ
О

Т

ОВКА

Ру
сс
кий

Подключите силовой кабель в AC IN на задней панели данного
аппарата и затем подключите силовой кабель к розетке
переменного тока после выполнения всех других подключений.

■

Гнезда COUPLER

Вынув провода из гнезд PRE OUT/MAIN IN, можно
использовать данный аппарат отдельно как управляющий
усилитель или усилитель напряжения. Данные гнезда
используются для подключения к данному аппарату
сигналообрабатывающей системы как графический
эквалайзер или процессор окружающего звучания. При
подключении внешнего компонента к данным гнездам,
можно использовать ручку VOLUME данного аппарата для
управления общим уровнем воспроизводимого звучания.
Для подключения внешнего компонента, сначала выньте провода из
гнезд PRE OUT/MAIN IN и затем подключите входные гнезда
такого внешнего компонента к гнездам PRE OUT или его выходные
гнезда к гнездам MAIN IN. Подробнее, смотрите инструкцию по
эксплуатации к подключаемому внешнему компоненту.

• Если гнезда COUPLER не используются, никогда не извлекайте

штекера соединительных проводов от данных гнезд. Если они
извлечены, звучание от данного аппарата будет отсутствовать.

• При использовании данного аппарата с внешним компонентом,

подключенным к гнездам COUPLER, убедитесь, что кнопка CD DIRECT
AMP и кнопку PURE DIRECT на фронтальной панели отключены.

• При использовании данного аппарата в качестве усилителя напряжения,

подключите выходные гнезда внешнего контрольного усилителя и т.д. к
гнездам MAIN IN данного аппарата. В таком случае, органы управления
данного аппарата не будут работать, за исключением гнезда PHONES и
кнопок SPEAKERS A/B. Для регулировки звучания и т.д., используйте
органы управления на внешней контрольном усилителе.

■

AC OUTLET(S) (SWITCHED)

Модель для Австралии ................................... 1 выход
Другие модели ................................................ 2 выхода

Данные розетки используются для подключения
силовых кабелей от других компонентов к данному
аппарату. Розетки обеспечивают питанием любые
подключенные компоненты во время, пока питание
данного аппарата включено. Информацию о
максимальном напряжении (общем энергопотреблении
компонентов) можно получить в разделе смотрите
“ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ” на стр. 42.

■

VOLTAGE SELECTOR
(Только модель для Азии и общая
модель)

VOLTAGE SELECTOR на задней панели данного
аппарата должен быть установлен на местное
напряжение ДО подключения силового кабеля к
розетке переменного тока.
Имеются следующие напряжения:
Модель для Азии

..................220/230–240 В переменного тока, 50/60 Гц

Общая модель

.... 110/120/220/230–240 В переменного тока, 50/60 Гц

■

Переключатель IMPEDANCE SELECTOR

Не передвигайте переключатель IMPEDANCE
SELECTOR, пока питание данного аппарата включено,
так как это может привести к поломке данного аппарата.

Выберите позицию селектора (левая или правая)
в соответствии с импедансом колонок системы.

• Модель для Канады не может поддерживать два набора

колонок (А и В) одновременно, когда переключатель
IMPEDANCE SELECTOR установлен на позицию 6

Ω

 .

• Если данный аппарат не включается, это означает, что

переключатель IMPEDANCE SELECTOR может быть
неполностью установлен на любую позицию. В таком
случае, полностью передвиньте селектор на нужную
позицию, когда питание данного аппарата полностью
отключено.

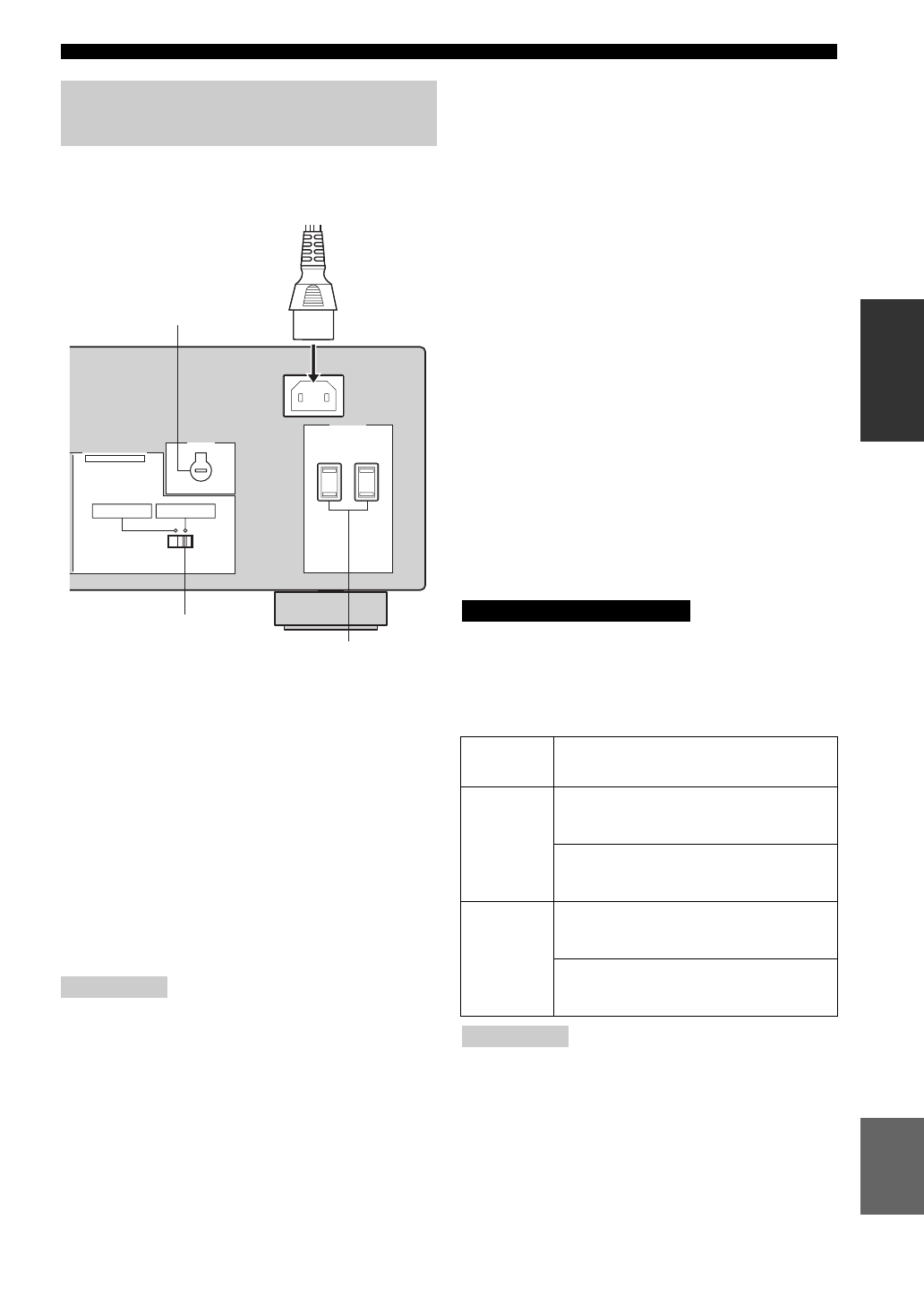

Подключение поставляемого
силового кабеля питания

Примечания

AC OUTLETS

SWITCHED

IMPEDANCE SELECTOR

SET BEFORE POWER ON

AC IN

A OR B: 4

Ω

MIN. /SPEAKER

A+B: 8

Ω

MIN. /SPEAKER

A OR B:  6

Ω

MIN. /SPEAKER

A+B:12

Ω

MIN. /SPEAKER

VOLTAGE

SELECTOR

(Общая модель)

IMPEDANCE SELECTOR

Переключатель

Силовой кабель

VOLTAGE SELECTOR

AC OUTLET(S)

Позиция

селектора

Уровень импеданса

Правая

При использовании одной системы
(А или В), импеданс каждой колонки
должен быть 6

Ω

 или выше.

При использовании двух систем (А и В),
импеданс каждой колонки должен быть
12

Ω

 или выше.

Левая

При использовании одной системы
(А или В), импеданс каждой колонки
должен быть 4

Ω

 или выше.

При использовании двух систем (А и В),
импеданс каждой колонки должен быть
8

Ω

 или выше.

Примечания

ПРЕДУПРЕЖДЕНИЕ
