AANSLUITINGEN

11

V

O

O

R

BER

E

IDING

E

N

Nederlands

Let erop dat u de linker (L) en rechter (R) kanalen, “+” (rood) en “–” (zwart) op de juiste manier aansluit. Als de
aansluitingen niet kloppen, zal er geen geluid worden weergegeven via de luidsprekers en als de polariteit van de
luidspreker-aansluitingen niet correct is, zal de weergave onnatuurlijk klinken met te weinig lage tonen.

• U moet dit toestel uit zetten voor u de luidsprekers gaat aansluiten.
• Laat de blote luidsprekerdraden elkaar niet raken en zorg ervoor dat ze geen contact maken met de metalen

onderdelen van het toestel. Hierdoor kunnen het toestel en/of de luidsprekers beschadigd raken.

• Gebruik magnetisch afgeschermde luidsprekers. Als dergelijke luidsprekers toch uw beeldscherm storen, zet de

luidsprekers dan verder bij het beeldscherm vandaan.

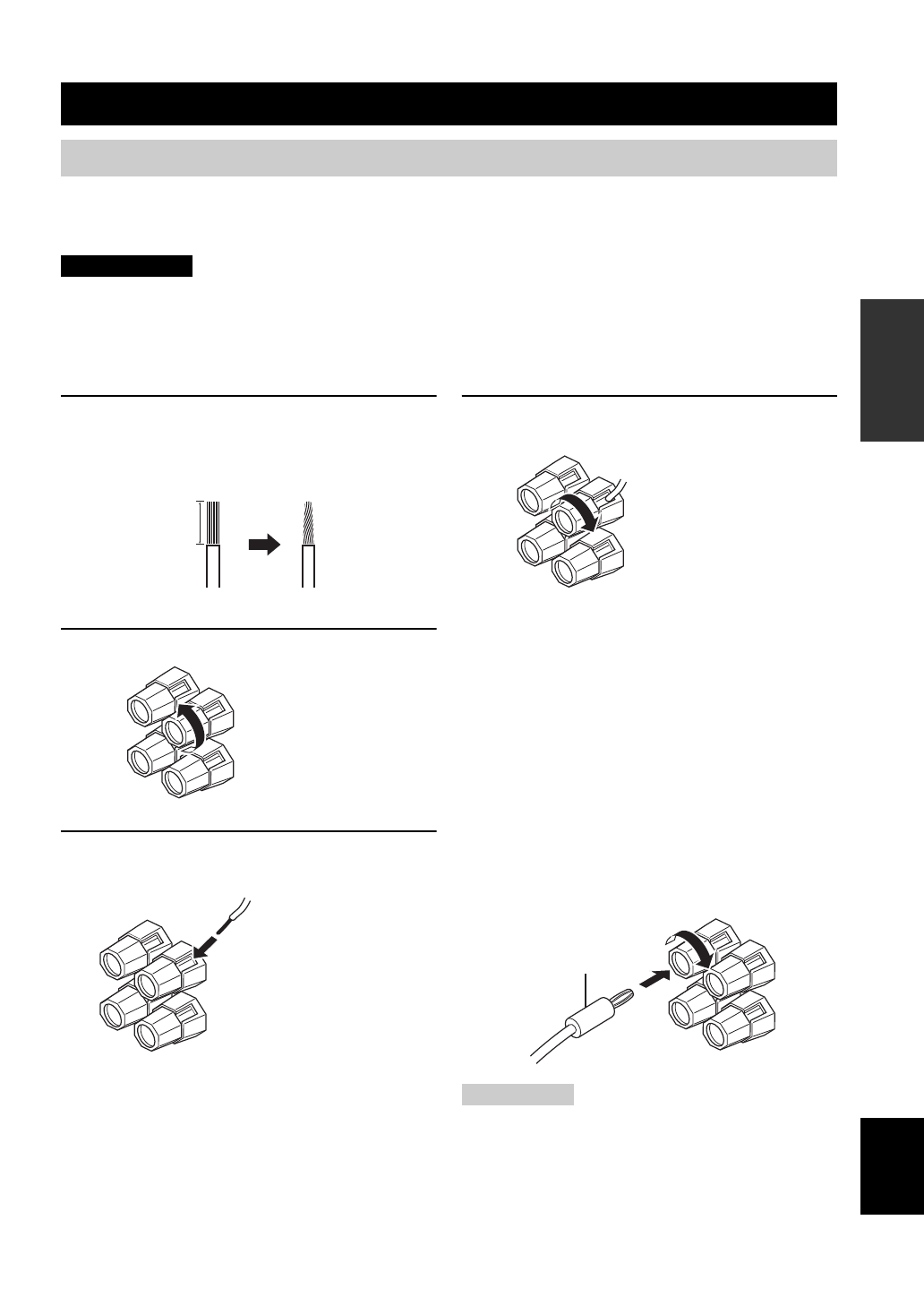

1

Strip ongeveer 10 mm van de isolatie van het
uiteinde van elk van de luidsprekerkabels en
draai de ontblootte draadjes netjes in elkaar
om kortsluiting te voorkomen.

2

Schroef de knop los.

3

Steek een ontbloot draadeind in het gat aan
de zijkant van de aansluiting.

4

Draai de draad vervolgens met de knop weer
vast.

■

Opmerkingen over het luidsprekersnoer

Een luidsprekersnoer bestaat uit twee geïsoleerde draden
naast elkaar. De ene draad is anders van kleur of vorm dan de
andere, misschien door middel van een streep, groef of
ribbels. Sluit de afwijkend gestreepte (gegroefde, geribbelde
enz.) draad aan op de “+” (rode) aansluitingen van dit toestel
en uw luidspreker. Sluit de gewone draad aan op de “–”
(zwarte) aansluitingen van dit toestel en uw luidspreker.

■

Aansluiten van bananenstekkers

(Alleen modellen voor de V.S., Canada,
Australië en algemene modellen)

Draai eerst de knop vast en steek vervolgens de
bananenstekker in het uiteinde van de corresponderende
aansluiting.

• U kunt één of twee luidsprekersets aansluiten op dit toestel. Als

u een enkel luidsprekersysteem gebruikt, kunt u dit naar keuze
met de SPEAKERS A of SPEAKERS B aansluitingen
verbinden.

• Gebruik uitsluitend luidsprekers met de op het achterpaneel van

dit toestel aangegeven impedantie.

AANSLUITINGEN

Aansluiten van de luidsprekers

LET OP

10 mm

Rood: positief (+)

Zwart: negatief (–)

Rood: positief (+)

Zwart: negatief (–)

Opmerkingen

Rood: positief (+)

Zwart: negatief (–)

Bananenstekker
