92

Português

Türkçe

Ελληνικά

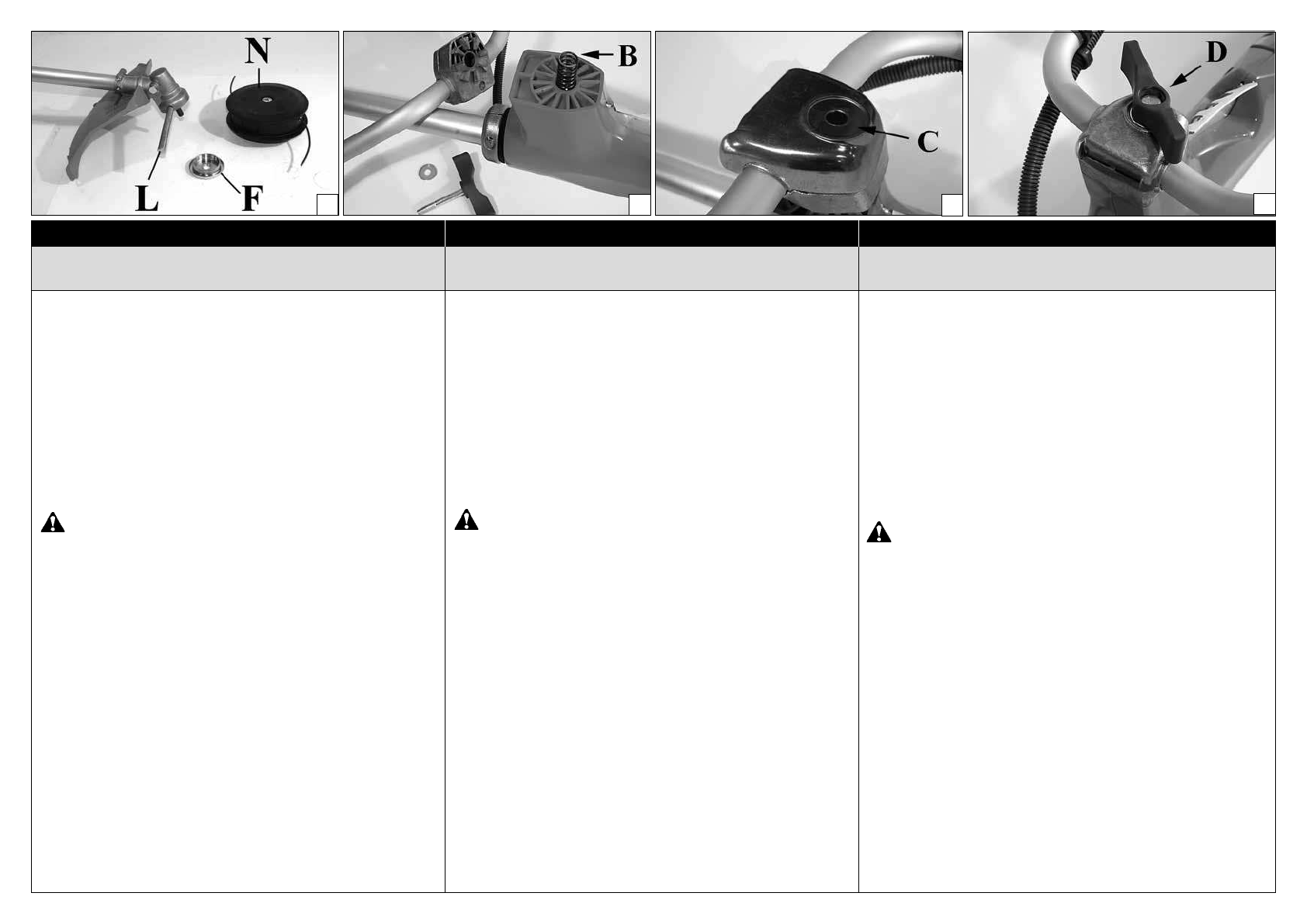

Μ Ο Ν ΤΑ Ρ Ι Σ Μ Α   Τ Η Σ   Κ Ε ΦΑ Λ Η Σ   Μ Ε   ΝΑ ΙΛΟ Ν

ΚΑΛΩΔΙΟ (Εικ.9)

Εισχωρήστε την πάνω φλάντζα (F). Εισχωρήστε τον άξονα

σταθεροποίησης  της  κεφαλής  (L)  στην  ειδική  οπή  και

βιδώστε αριστερóστροφα την κεφαλή (N) με τα χέρια.

ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΧΕΙΡΟΛΑΒΉΣ

Για να τοποθετήσετε την χειρολαβή, εισάγετε το ελατήριο

(B, Εικ.10) καΙτην ροδέλλα (C, Εικ.11). Τέλος, κλείστε τον

σφιχτήρα με την βίδα (D, Εικ.12).

ΠΡΟΣΟΧΗ: Σιγουρευτείτε óτι óλα τα εξαρτήματα

του θαμνοκοπτικού είναι καλά συνδεδεμένα και óλες οι

βίδες σφιχτές.

MONTAGEM

MONTAJ

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

MONTAGEM DA CABEÇA NOS FIOS DE NYLON (Fig. 9)

Enie  o  freio  superior  (F)  nos  seus  lugares  no  cubo.  Enie

a  cavilha  que  vai  bloquear  a  cabeça  (L)  no  seu  orifício  e

aperte à mão, no sentido contrário aos ponteiros do relógio,

a cabeça (N).

MONTAGEM DA PEGA

Para  ixar  o  guiador,  insira  a  mola  (B,  Fig.  10)  e  a  anilha

(C, Fig. 11). Finalmente, aperte o terminal com o parafuso

(D, Fig. 12).

AT E N Ç ÃO :   C e r t i f i qu e - s e   d e   qu e   to d o s   o s

componentes estão bem ligados e os parafusos apertados.

MISINALI KAFANIN TAKILMASI (Şekil 9)

Üst lanşı (F) yerine takın. Kafa sabitleme pimini veya uygun
bir  düğmeye  basmak  için  deliğe  geçirin  ve  kafayı  (N)  elle
saatin tersi yönünde çevirerek sıkıştırın (L).

KULP MONTAJI

Gidonu  sabitlemek  için,  yayı  (B,  Şek.  10)  ve  rondelayı  (C,
Şek.11)  yerleştiriniz.  Son  olarak  kıskacı  vida  (D,  Şek.  12)
ile sıkınız.

Dİ K KAT:   Bütü n   p arç a l ar ı n   d o ğ r u   b a ğ l an ıp

bağlanmadığını kontrol edin ve vidaları iyice sıkıştırın.

9

10

11

12
