MONTAGEM

MONTAJ

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

M O N TA G E M   P R O T E C Ç Ã O   S E G U R A N Ç A

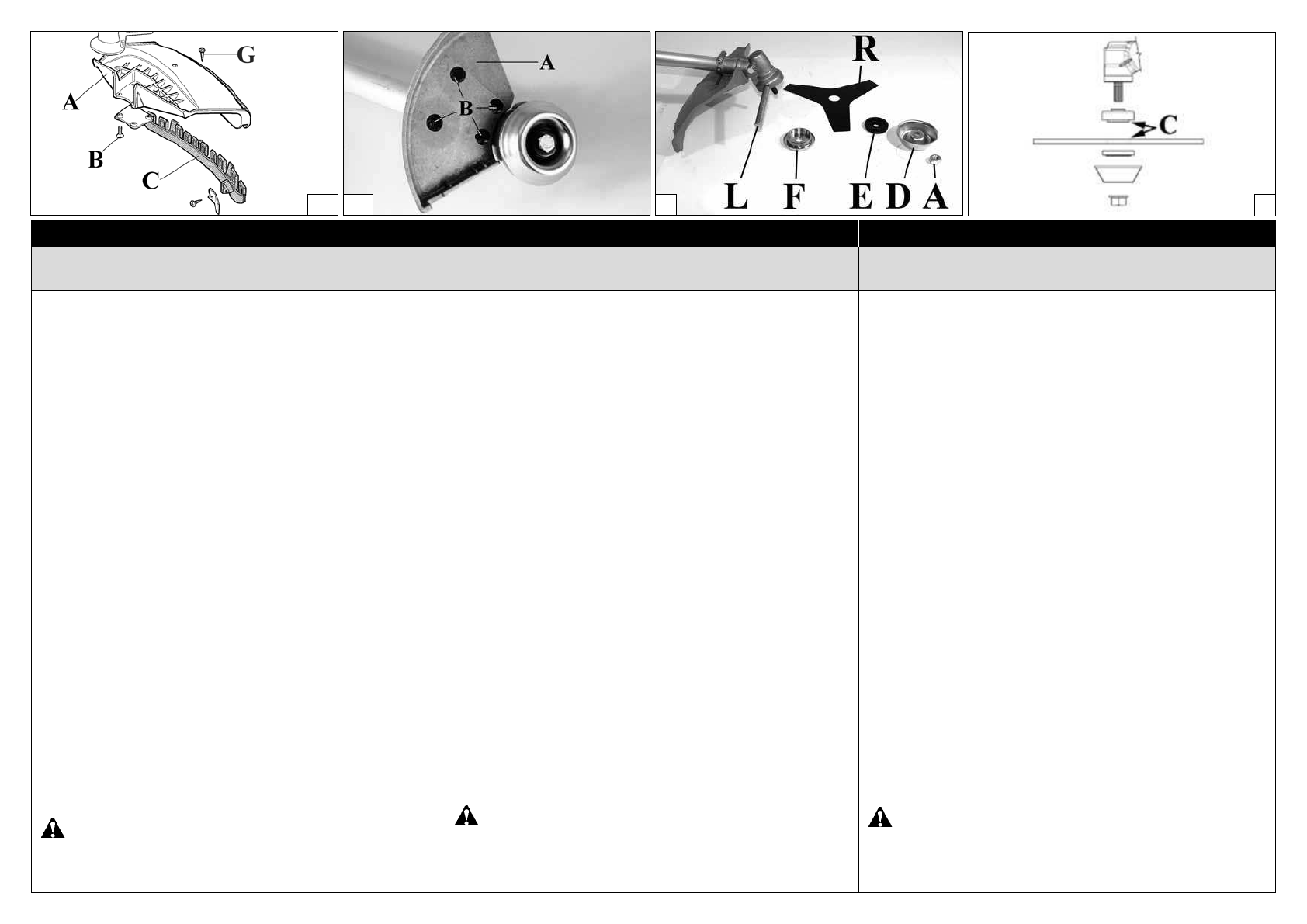

(Fig. 1 A-B)

Fixe  a  protecção  de  plástico  ou  ferro  (A)  no  tubo  de
transmissão  com  a  ajuda  dos  parafusos  (B)  numa
posição  tal  que  vos  permita  trabalhar  com  toda  a
segurança.

NOTA: utilize a protecção (C, Fig. 1A) adenas con os
ios de nylon. A protecção (C) deve ser ixada com o
parafuso (G) à protecção (A).

Para os discos para madeira (22-60-80 dentes) utilize

sempre

 a apropriada proteção de metal (A, Fig. 1B).

MONTAGEM DO DISCO (Fig. 2)

Desaperte  a  porca  (A)  no  sentido  dos  ponteiros  do
relógio

;

 retire o cárter (D) e a lange inferior (E). Monte

o disco (R) na lange superior (F), certiicando-se do
sentido de rotação correcto. Monte a lange inferior (E),
o cárter (D) e aperte a porca (A) no sentido contrário
ao dos ponteiros do relógio. Insira o perno fornecido
(L), no respectivo furo para bloquear o disco e permitir
o aperto da porca a

2.5 Kgm (25 Nm)

.

ATENÇÃO  –  O  colar  (ver  setas  C,  Fig.3)  deve

posicionar-se no furo de montagem do disco.

METAL KORUYUCUNUN MONTAJI (Şekil 1 A-B)

Metal  koruyucuyu  (A)  şafta  kullanıcının  rahatça
çalışmasına olanak verecek pozisyonda (B) vidalayın.

NOT:  (Şekil  1A)  Koruyucuyu  (C)  sadece  misinalı
kafayla kullanın. Koruyucu (C), vida (G) ile koruyucu
(A) üzerine takılmalıdır.

Ağaç kesmek için kullanılan 22-60-80 diş bıçaklar ile
metal koruyucu kullanmanız tavsiye olunur (A, Şekil
1B).

DISKIN TAKILMASI (Şekil 2)

Somunu (A) saat yönünde çevirerek sökünüz

;

 Çanağı

(D)  ve  dahili  lanşı  (E)  çıkarınız.  Diski  (R),  doğru
çevirme  yönünde  olmasını  sağlayarak  üst  lanşın  (F)
üzerine getiriniz. Alt lanşı (E), çanağı (D) ve somunu
(A) saatin tersi yönde sıkıştırınız. Ürünle birlikte verilen
pimi (L), deliğe geçirerek diski sabitleyiniz ve somunu

2.5 Kgm (25 Nm)

 kuvvetle sıkınız.

DİKKAT – Bilezik (bkz oklar C, Şekil 3) diskin

montaj deliğine yerleştirilmelidir.

Μ Ο Ν ΤΑ Ρ Ι Σ Μ Α   Π Ρ ΟΣ ΤΑ Σ ΙΑ   Α Σ ΦΑ Λ Ε ΙΑ Σ
(Εικ.1 A-B)

Σταθεροποιήστε  την  προστασία  (Α)  στο  σωλήνα
μετάδοσης με τις βίδες (Β), σε μια θέση που να επιτρέπει
την εργασία σε συνθήκες ασφαλείας.

ΣΗΜΕΊΩΣΗ:  Χρησιμοποι είτε  την  πρ ο σ τασί α
(C, Εικ.1A) μóνο με την κεφαλή νάιλον καλωδίου. Η
προστασία (C) πρέπει να στερεωθεί με τη βίδα (G)
στην προστασία (Α).

Για του δίσκους ξύλου (20-60-80 δόντια) χρησιμοποιείτε
πρώτα την ειδική μεταλλική προστασία (A, Εικ.1Β).

ΜΟΝΤΑΡΙΣΜΑ ΤΟΥ ΔΙΣΚΟΥ (Εικ.2)

Ξεβιδώστε  δεξιόστροφα  το  παξιμάδι  (A).  Αφαιρέστε
το καπάκι (D) και την κάτω φλάντζα (E). Τοποθετήστε
το δίσκο (R) στην άνω φλάντζα (F) και ελέγξτε εάν η
κατεύθυνση  περιστροφής  είναι  σωστή.  Τοποθετήστε
την κάτω φλάντζα (E) και το καπάκι (D) και βιδώστε
το  παξιμάδι  (A)  αριστερόστροφα.  Τοποθετήστε  τον
παρεχόμενο  πείρο  (L)  στην  κατάλληλη  οπή,  για  να
ασφαλίσει ο δίσκος και να είναι δυνατή η σύσφιξη του
παξιμαδιού στα

2,5 Kgm (25 Nm)

.

ΠΡΟΣΟΧΗ  –  Το  κολάρο  (βλ.  βέλη  C,  εικ.  3)

πρέπει  να  τοποθετηθεί  στην  οπή  τοποθέτησης  του
δίσκου.
