Mains
Functional
isolation
PELV isolation
Motor
DC-Bus
High
voltage
Control
+24V
RS485
18
37
130BA117.10

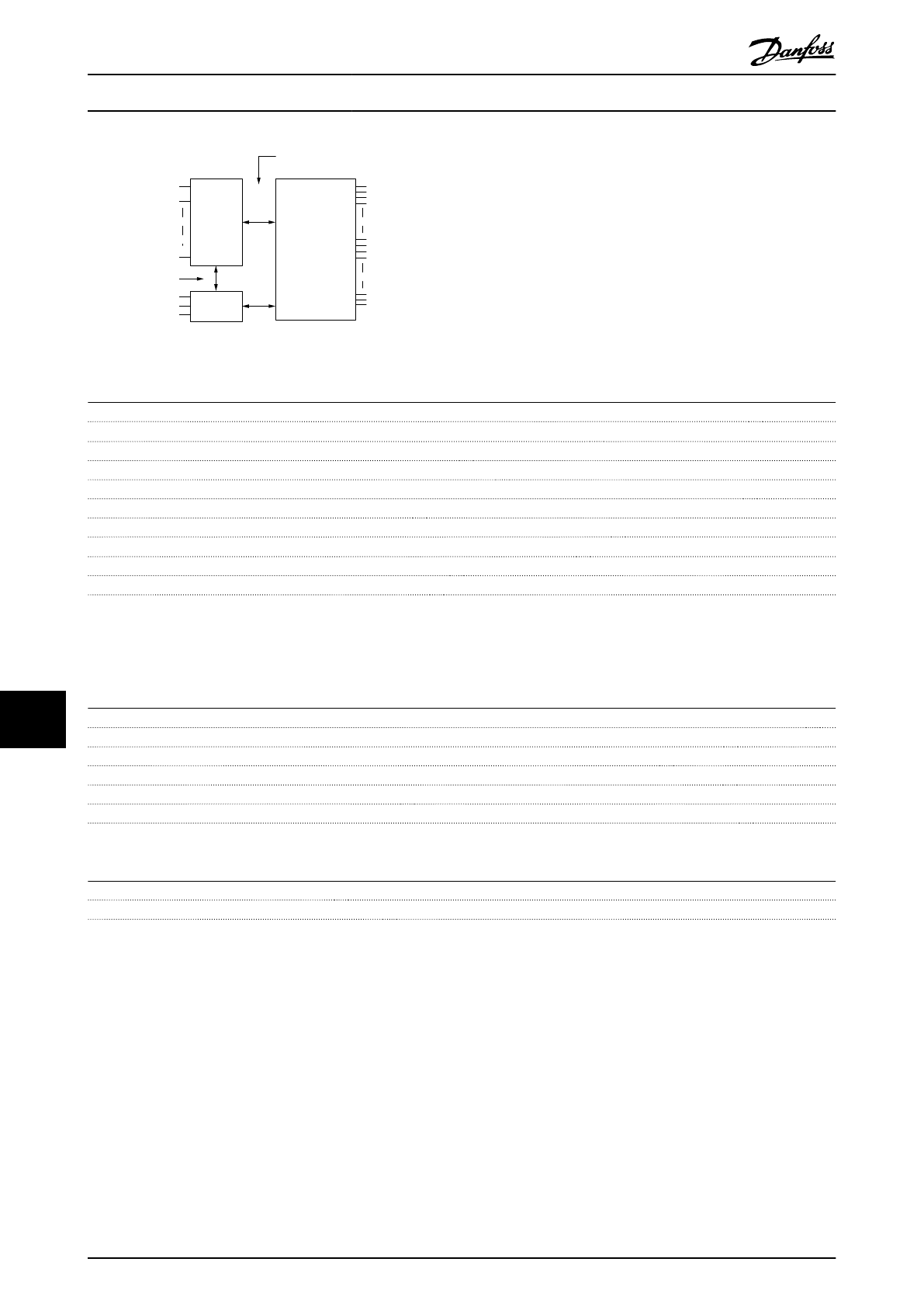

Рисунок 10.1 Изоляция PELV аналоговых входов
Импульсные входы
Программируемый импульс
2/1
Номера клемм импульсных входов
29, 33
1)
/32
2)
, 33
2)
Макс. частота на клемме 29, 32, 33
110 кГц (двухтактное управление)
Макс. частота на клемме 29, 32, 33
5 кГц (открытый коллектор)
Мин. частота на клемме 29, 32, 33
4 Гц
Уровень напряжения
см.
.
Максимальное напряжение на входе
28 В пост. тока
Входное сопротивление, R
i
прибл. 4 к
Ом
Точность на импульсном входе (0,1–1 кГц)
Макс. погрешность: 0,1 % от полной шкалы
Точность на входе энкодера (1–11 кГц)
Макс. погрешность: 0,05 % от полной шкалы
Импульсные входы и входы энкодера (клеммы 29, 32, 33) гальванически изолированы от напряжения питания (PELV) и
других высоковольтных клемм.
1) Импульсные входы: 29 и 33
2) Входы энкодера: 32 = A и 33 = B
Аналоговый выход
Количество программируемых аналоговых выходов
1
Номер клеммы
42
Диапазон тока аналогового выхода
0/4–20 мА
Макс. нагрузка на землю на аналоговом выходе
500
Ом
Точность на аналоговом выходе
Макс. погрешность: 0,5 % от полной шкалы
Разрешающая способность на аналоговом выходе
12 бит
Аналоговый выход гальванически изолирован от напряжения питания (PELV) и других высоковольтных клемм.
Плата управления, последовательная связь RS-485
Номер клеммы
68 (P,TX+, RX+), 69 (N,TX-, RX-)
Клемма номер 61
Общий для клемм 68 и 69
Схема последовательной связи RS485 функционально отделена от других центральных схем и гальванически
развязана от напряжения питания (PELV).
Технические характеристики
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
92
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
10
