2.4.4.3 Подключение двигателя, корпуса
B1 и B2
1.
Подключите заземление двигателя.
2.
Присоедините провода двигателя U, V и W к
клеммам и затяните клеммы.
3.
Убедитесь, что наружная изоляция кабеля
двигателя под зажимом ЭМС удалена.
130B
T333.10

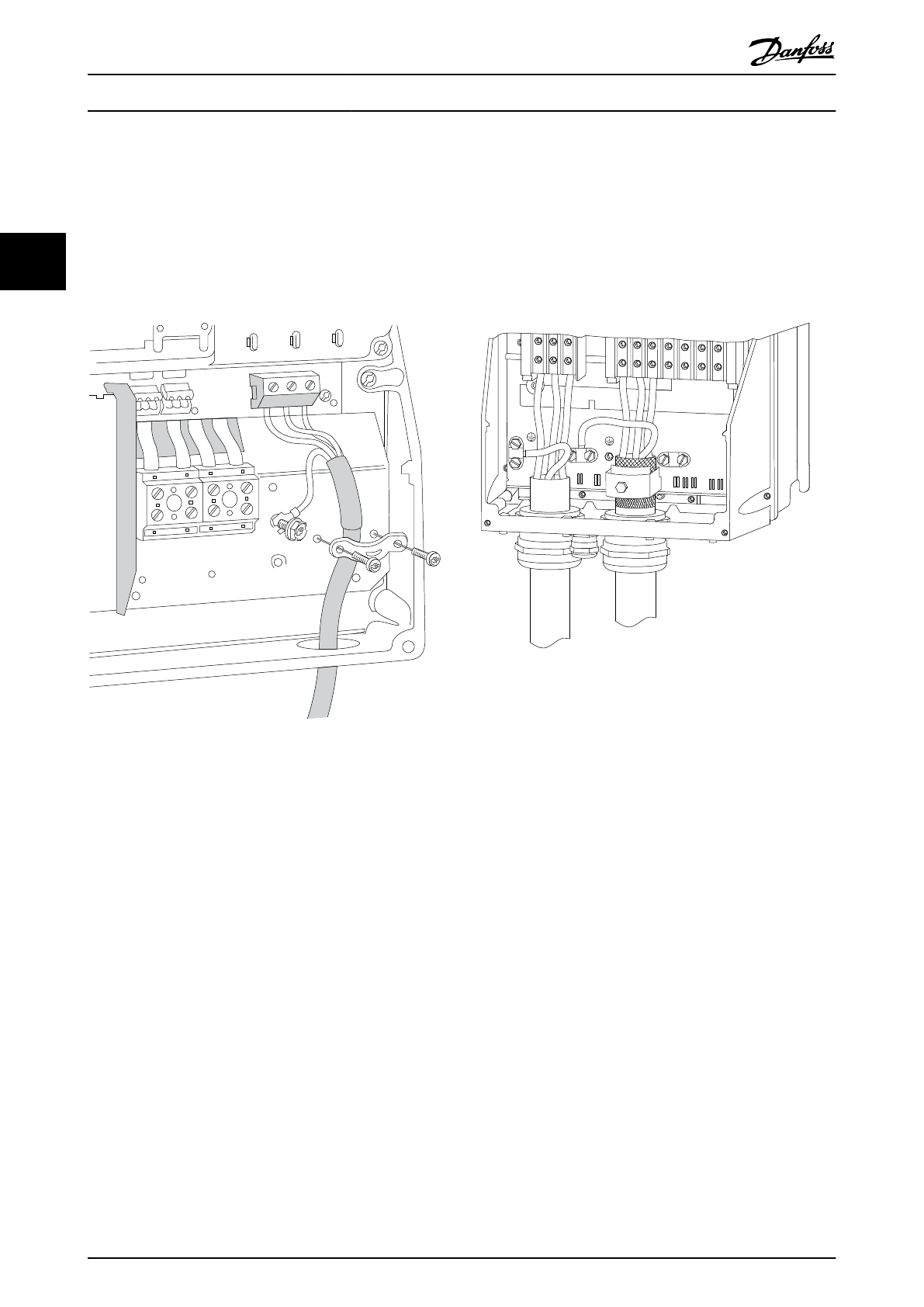

Рисунок 2.16 Подключение двигателя, корпуса B1 и B2
2.4.4.4 Подключение двигателя, корпуса
C1 и C2
1.
Подключите заземление двигателя.
2.
Присоедините провода двигателя U, V и W к
клеммам и затяните клеммы.
3.
Убедитесь, что наружная изоляция кабеля
двигателя под зажимом ЭМС удалена.
91
L1
92
L2
93
L3
96
U
97
V
98
W
88
DC-
89
DC+
81
R-
8
R+
130BA390.11
99
95
Рисунок 2.17 Подключение двигателя, корпуса C1 и C2
2.4.5 Подключение сети переменного
тока.
•
Размер проводов зависит от входного тока
преобразователя частоты. Максимальный
размер проводов см. в
•
Используйте кабель размера, рекомендуемого
государственными и местными нормами
электробезопасности.
•
Подключите проводку 3-фазного входного
питания переменного тока к клеммам L1, L2 и
L3 (см.
•
В зависимости от конфигурации оборудования
входное питание подключается к силовым
входным клеммам или ко входному
разъединителю.
Монтаж
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
18
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
2
2
