1
2
3
4
5
6
7
8
9
10
11
M
12
37
130BB749.10

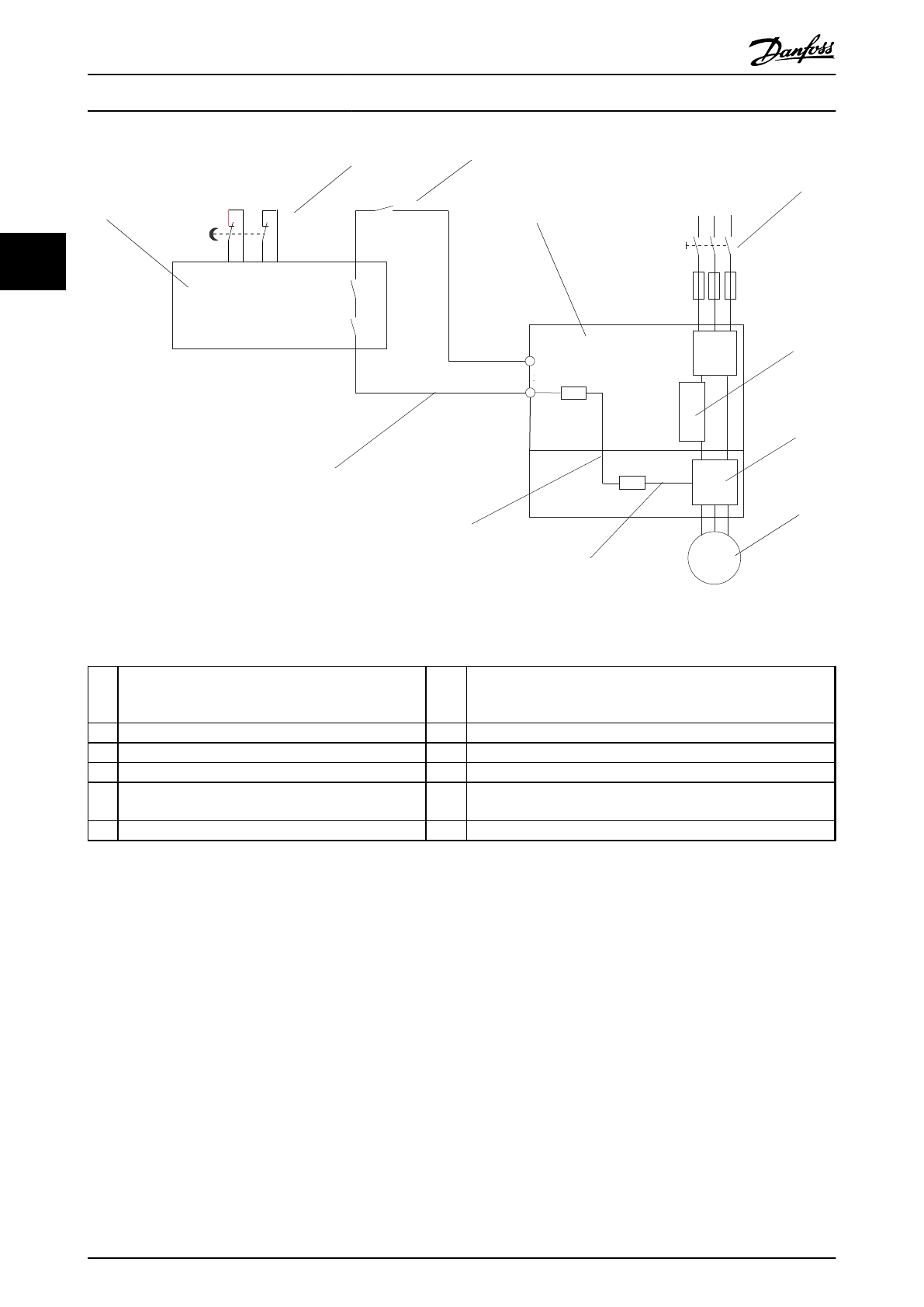

Рисунок 2.36 Установка для осуществления останова категории 0 (EN 60204-1) в соответствии с категорией безопасности 3 (EN
954-1)/PL «d» (ISO 13849-1).
1
Устройство безопасности категории 3 (устройство
прерывания контура, возможно со входом для
отпускания)
7
Инвертор
2
Дверной контакт
8
Двигатель
3
Контактор (выбег)
9
5 В пост. тока
4
Преобразователь частоты
10
Безопасный канал
5
Сеть
11
Кабель с защитой от короткого замыкания (если не проложен
внутри установочного шкафа)
6
Плата управления
Таблица 2.9 Пояснения к
Испытания при вводе в эксплуатацию функции STO:
После выполнения монтажа и перед началом работы проведите эксплуатационные испытания установки с
использованием функции STO. Кроме того, проводите такие испытания после каждого изменения установки.
Монтаж
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
28
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
2
