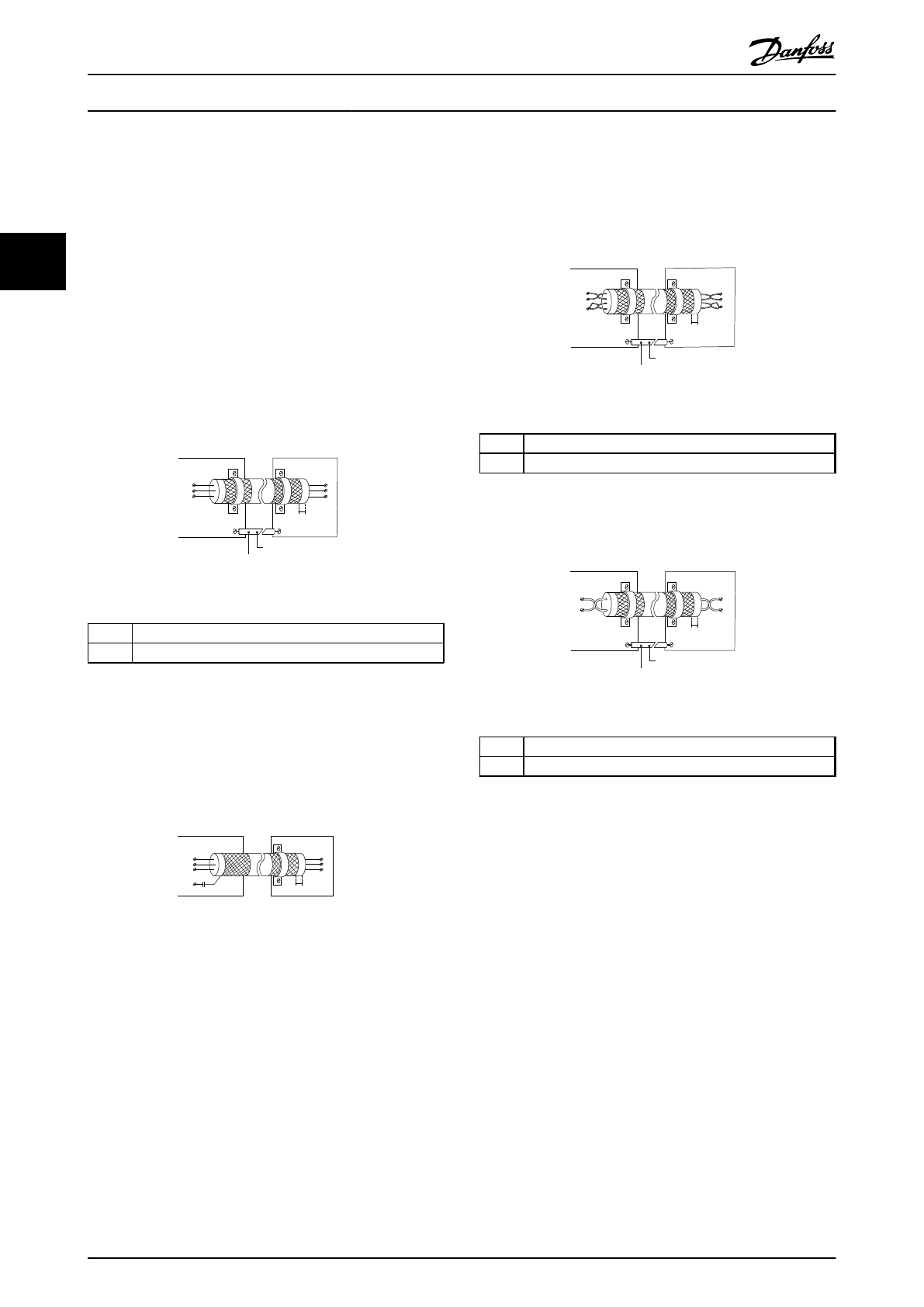

2.4.6.3 Использование экранированных

кабелей управления

Правильное   экранирование
В   большинстве   случаев   предпочтительным   методом
будет   фиксация   кабелей   управления   и   кабелей
последовательной   связи   с   помощью   входящих   в
комплект   экранирующих   зажимов   на   обоих   концах,   что
позволит   обеспечить   наилучший   контакт   для
высокочастотных   кабелей.
Если   потенциалы   земли   преобразователя   частоты   и   PLC
различаются   между   собой,   могут   возникнуть
электрические   помехи,   способные   нарушить   работу
всей   системы.   Эта   проблема   решается   установкой
выравнивающего   кабеля   рядом   с   кабелем   управления.
Мин.   поперечное   сечение:   16   мм².

1

2

PE

FC

PE

PLC

130BB922.12

PE

PE

<10 mm

Рисунок   2.30   Правильное   экранирование

1

Мин.   16   мм²

2

Выравнивающий   кабель

Таблица   2.6   Пояснения   к

Рисунок   2.30

Контуры   заземления   50/60   Гц
Если   используются   очень   длинные   кабели   управления,
могут   возникать   контуры   заземления.   Для   их   устранения
следует   подключить   один   конец   экрана   к   земле   через
конденсатор   емкостью   100   нФ   (обеспечив   короткие
выводы).

100nF

FC

PE

PE

PLC

<10 mm

130BB609.12

Рисунок   2.31   Контуры   зануления   50/60   Гц

Избегайте   помех   ЭМС   в   системе   последовательной
связи
Эта   клемма   подключается   к   земле   через   внутреннюю
цепочку   RC.   Для   снижения   помех   между   проводниками
используются   кабели   из   витой   пары.   Рекомендуемый
метод   показан   на

Рисунок   2.32

:

PE

FC

PE

FC

130BB923.12

PE

PE

69
68
61

69
68
61

1

2

<10 mm

Рисунок   2.32   Кабели   из   витой   пары

1

Мин.   16   мм²

2

Выравнивающий   кабель

Таблица   2.7   Пояснения   к

Рисунок   2.32

В   качестве   альтернативы,   соединение   к   клемме   61
может   быть   пропущено:

PE

FC

PE

FC

130BB924.12

PE

PE

69

69

68

68

1

2

<10 mm

Рисунок   2.33   Кабели   из   витой   пары   без   клеммы   61

1

Мин.   16   мм²

2

Выравнивающий   кабель

Таблица   2.8   Пояснения   к

Рисунок   2.33
