Задание
Международные
значения
параметров
установок по
умолчанию
Североамериканс
кие значения
параметров
установок по
умолчанию
14-20 Режим сброса
Сброс вручную
Неопр. число авт.
сбр.
Таблица 5.1 Международные/североамериканские настройки
параметров по умолчанию
Примечание 1. 1-20 Мощность двигателя [кВт] отображается
только в том случае, если для 0-03 Региональные установки
установлено значение [0] Международные.
Примечание 2. 1-21 Мощность двигателя [л.с.] отображается
только в том случае, если для 0-03 Региональные установки
установлено значение [1] Северная Америка.
Примечание 3. Этот параметр отображается только в том
случае, если для 0-02 Единица измер. скор. вращ. двигат.
установлено значение [0] об/мин.
Примечание 4. Этот параметр отображается только в том
случае, если для 0-02 Единица измер. скор. вращ. двигат.
установлено значение [1] Гц.
Примечание 5. Значение по умолчанию зависит от числа
полюсов двигателя. Для 4-полюсного двигателя международное
значение по умолчанию составляет 1500 об/мин, а для 2-
полюсного двигателя — 3000 об/мин. Соответствующие
значения в североамериканских настройках — 1800 и 3600 об/
мин.
Изменения, вносимые в настройки по умолчанию,
сохраняются; их можно просмотреть в быстром меню и
одновременно выполнить программирование
параметров.
1.
Нажмите [Quick Menu] (Быстрое меню).
2.
Прокрутите меню до строки Q5
Внесение
изменений
и нажмите [OK].
3.
Выберите пункт Q5-2
Начиная с заводских
настроек
для просмотра всех программных
изменений или Q5-1
Последние 10 изменений
для просмотра самых последних настроек.

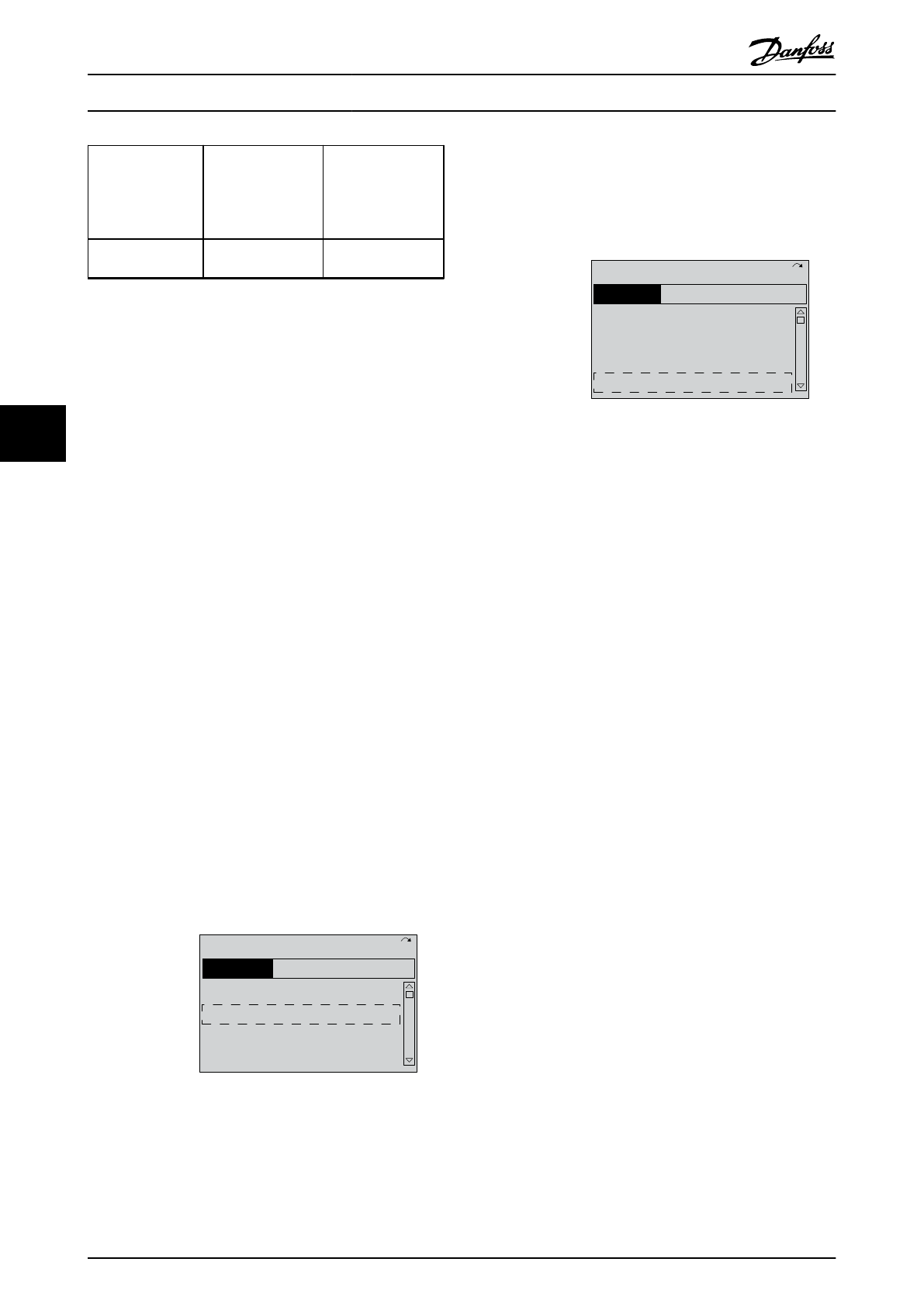

Q5
130BB850.10
Q5-1 Last 10 Changes
Q5-2 Since Factory Setti...
25.9% 0.00A 1(1)
Changes Made
Рисунок 5.12 Внесенные изменения
5.4.1 Проверка данных параметров
1.
Нажмите [Quick Menu] (Быстрое меню).
2.
Прокрутите меню до строки
Q5 Changes Made
(Внесенные изменения)
и нажмите [OK].
130BP089.10
Q1 My Personal Menu
Q2 Quick Setup
Q3 Function Setups
Q5 Changes Made
25.9% 0.00A 1(1)
Quick Menus
Рисунок 5.13 Q5 Changes Made (Внесенные изменения)
3.
Выберите пункт Q5-2
Начиная с заводских
настроек
для просмотра всех программных
изменений или Q5-1
Последние 10 изменений
для просмотра самых последних настроек.
5.5 Структура меню параметров
Правильное программирование устройства согласно
применению зачастую подразумевает настройку
функций в нескольких связанных между собой
параметрах. Эти настройки параметров содержат
системную информацию, которая необходима
преобразователю частоты для нормального
функционирования. Системная информация может
включать в себя такие параметры, как тип входного и
выходного сигнала, программируемые клеммы,
минимальный и максимальный диапазоны сигнала,
пользовательские параметры отображения,
автоматический перезапуск и прочее.
•
Детальное описание программирования
параметров и вариантов настройки см. на
дисплее LCP.
•
Нажмите [Info] (Информация) в любом режиме
меню для просмотра дополнительной
информации о данной функции.
•
Чтобы ввести код параметра и получить
прямой доступ к нему, нажмите и удерживайте
кнопку [Main Menu] (Главное меню).
•
Подробное описание настроек для типовых
способов применения приводится в
настройки для различных применений
.
Программирование
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
50
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
5
5
