2.4.6.4 Клеммы с перемычкой 12 и 27

Между   клеммами   12   (или   13)   и   27   может   понадобиться
перемычка   для   работы   преобразователя   частоты   с
запрограммированными   значениями   заводских
настроек   по   умолчанию.

•

Клемма   27   цифрового   входа   служит   для
получения   команды   внешней   блокировки   24   В
постоянного   тока.   Во   многих   применениях
пользователь   подключает   внешнее   устройство
блокировки   к   клемме   27.

•

Если   устройство   блокировки   отсутствует,
соедините   перемычкой   клемму   управления   12
(рекомендуется)   или   13   с   клеммой   27.   Это
позволит   передать   внутренний   сигнал   24   В   на
клемму   27.

•

При   отсутствии   сигнала   устройство   не   будет
работать.

•

Если   в   строке   состояния   в   нижней   части   LCP
отображается   сообщение   AUTO   REMOTE
COASTING   (Автоматический   удаленный   сигнал
останова   выбегом)   или

Аварийный   сигнал   60,

Внешн.блокировка,

устройство   готово   к   работе,

но   не   хватает   входного   сигнала   на   клемме   27.

•

При   фабричной   установке   дополнительного
оборудования   на   клемму   27   не   удаляйте   эту
проводку.

2.4.6.5 Переключатели клемм 53 и 54

•

Клеммы   аналоговых   входов   53   и   54   можно
назначать   как   для   работы   со   входными
сигналами   напряжения   (0–10   В),   так   и   со
входными   сигналами   тока   (0/4–20   мА).

•

Перед   изменением   положения   переключателя
отключите   преобразователь   частоты   от   сети.

•

Для   выбора   типа   сигнала   используются
переключатели   A53   и   A54.   U   используется   для
выбора   напряжения,   I   —   для   выбора   тока.

•

Доступ   к   переключателям   можно   получить,
сняв   LCP   (см.

Рисунок   2.34

).

ВНИМАНИЕ!

Некоторые   дополнительные   платы   устройства   могут
закрывать   данные   переключатели,   и   для   изменения
позиции   переключателя   их   потребуется   снять.   Всегда
отключайте   питание   устройства   перед   снятием
дополнительных   плат.

•

По   умолчанию   клемма   53   используется   для
сигнала   задания   скорости   при   разомкнутом
контуре,   устанавливаемого   в   пар.

16-61   Клемма

53,   настройка   переключателя

•

По   умолчанию   клемма   54   используется   для
сигнала   обратной   связи   в   замкнутом   контуре,
установленного   в   пар.

16-63   Клемма   54,

настройка   переключателя

130B

T310.10

1

2

N   O

VLT

BUS TER.
OFF-ON

A53 A54
U- I    U- I

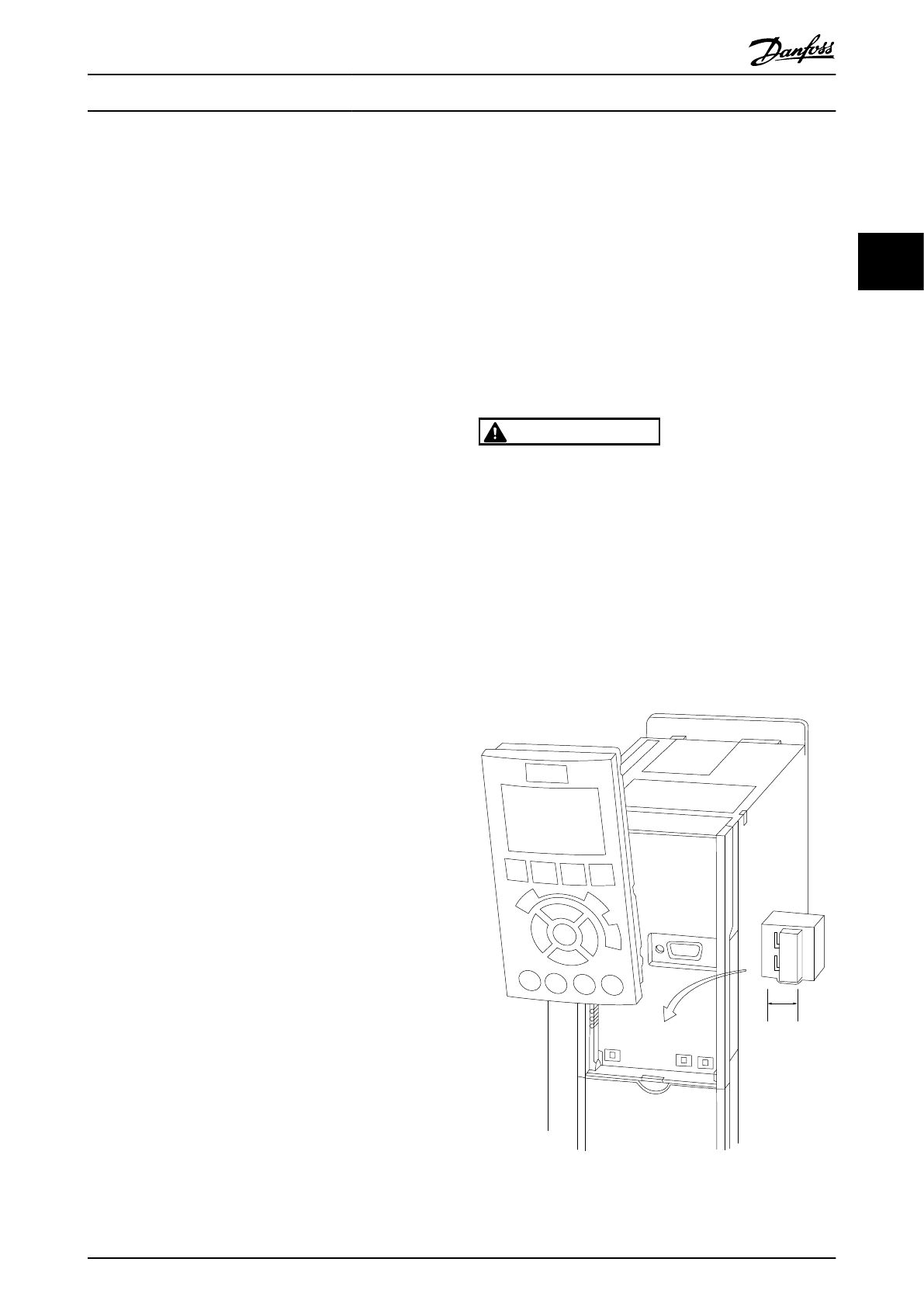

Рисунок   2.34   Расположение   переключателей   клемм   53   и   54
