L 1

L 2

L 3

91

92

93

130B

T336.10

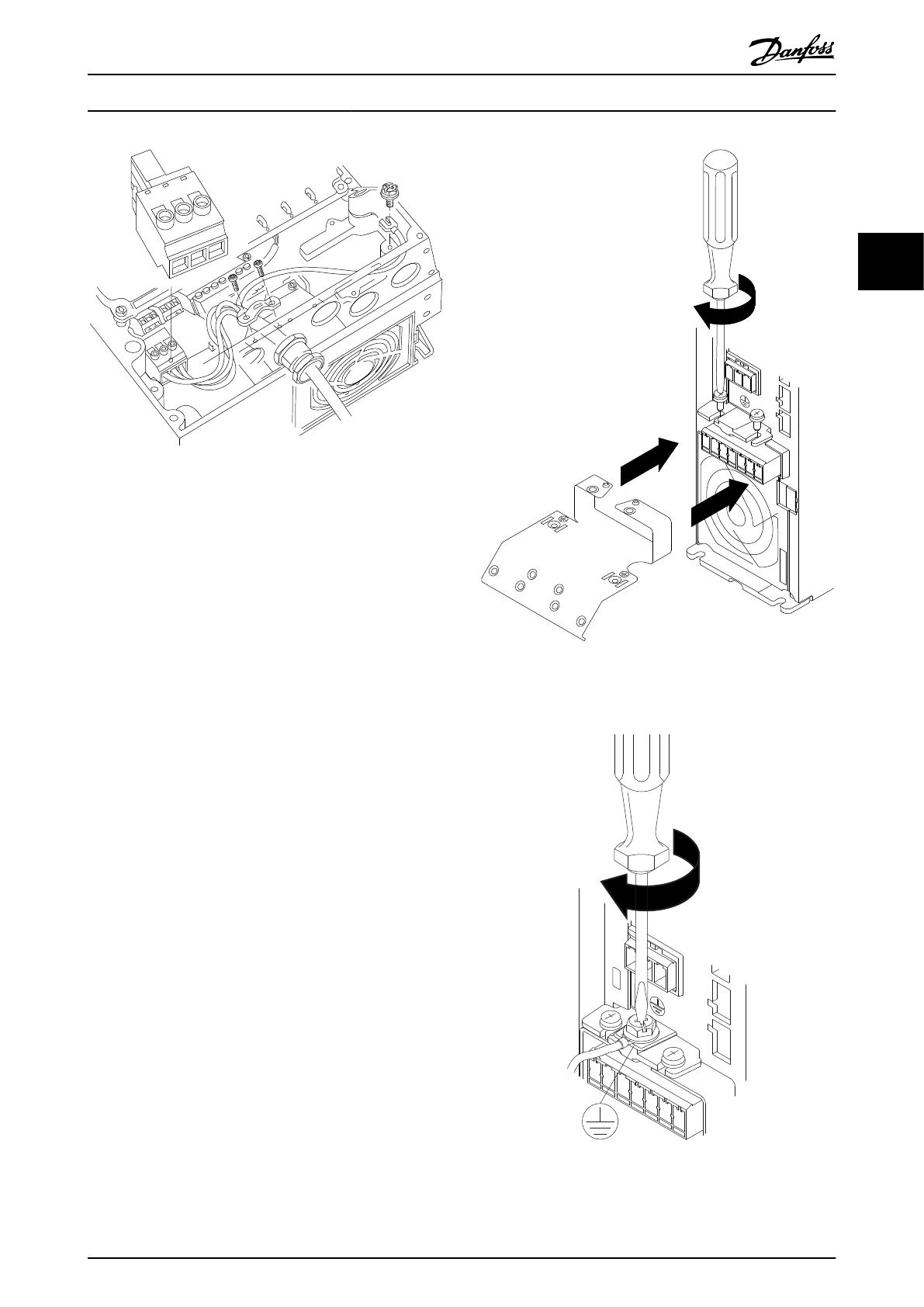

Рисунок   2.18   Подключение   к   сети   питания   переменного   тока

•

Заземлите   кабель   в   соответствии   с
инструкциями   по   заземлению,   указанными   в

2.4.2   Требования   к   заземлению

.

•

Все   преобразователи   частоты   могут
использоваться   как   с   изолированным
источником   входного   тока,   так   и   с
заземленными   силовыми   линиями.   При   подаче
питания   из   изолированного   источника   сетей
(сеть   с   изолированной   нейтралью   (IT)   или
плавающая   схема   треугольника)   или   из   сетей
TT/TN-S   с   заземленной   фазой   (заземленная
схема   треугольника),   установите   для

14-50   Фильтр   ВЧ-помех

  значение

[0]   Выкл

.   В

выключенном   положении   встроенные
конденсаторы   фильтра   защиты   от   ВЧ-помех
между   корпусом   и   промежуточной   цепью
выключаются   во   избежание   повреждения
промежуточной   цепи   и   для   уменьшения
емкостных   токов   на   землю   согласно   стандарту
IEC   61800-3.

2.4.5.1 Подключение к сети, корпуса A2 и

A3

1.

Установите   два   винта   в   монтажную   плату.

2.

Задвиньте   монтажную   плату   на   место   и
полностью   затяните   винты.

-DC+DC

BR- BR+  U

V

W

99

M  A   I   N   S

95

RELA

Y  1   RELA

Y   2

- L

C +

130BA261.10

Рисунок   2.19   Положение   монтажной   платы

3.

Установите   и   затяните   кабель   заземления.

130BA262.10

M

I     N    S

+DC

BR-

BR+

U

V

W

RELA

Y  1                  RELA

Y 2

95

Рисунок   2.20   Монтаж   кабеля   заземления

Монтаж

Инструкция по эксплуатации преобразователя частоты FC 103 для VLT

®

Refrigeration Drive, 1,1–90 кВт

MG16E250 - VLT

®

 является зарегистрированным товарным знаком компании Danfoss

19
