2.4.1 Требования
ВНИМАНИЕ!
ОПАСНОЕ ОБОРУДОВАНИЕ!
Вращающиеся валы и электрическое оборудование
могут быть опасны. Все электромонтажные работы
должны выполняться в соответствии с
государственными и местными нормами
электробезопасности. Настоятельно рекомендуется,
чтобы все монтажные, пусконаладочные работы и
техническое обслуживание выполнялись только
квалифицированным и специально обученным
персоналом. Несоблюдение данных рекомендаций
может привести к летальному исходу или серьезным
травмам.
ПРЕДУПРЕЖДЕНИЕ
ИЗОЛЯЦИЯ ПРОВОДОВ!
Прокладывайте входные силовые кабели двигателя,
проводку двигателя и проводку цепи управления в трех
разных металлических желобах или используйте
изолированные экранированные кабели для изоляции
высокочастотных шумов. Несоблюдение требований к
изоляции силовых кабелей, проводки двигателя и
проводки цепи управления может привести к снижению
эффективности работы преобразователя частоты и
связанного оборудования.
В целях безопасности необходимо соблюдать
следующие требования.
•
Электронные средства управления подключены
к опасному сетевому напряжению. При
подключении питания к устройству
необходимо соблюдать повышенную
осторожность во избежание поражения
электрическим током.
•
Отдельно прокладывайте кабели двигателя от
разных преобразователей частоты.
Индуцированное напряжение от выходных
кабелей двигателей, проложенных рядом друг
с другом, может зарядить конденсаторы
оборудования даже при выключенном и
изолированном оборудовании.
Защита оборудования от перегрузки
•
Функция преобразователя частоты,
активируемая электронной системой,
обеспечивает защиту двигателя от перегрузки.
Данная функция рассчитывает уровень
перегрузки, чтобы активировать таймер
функции отключения (останова выхода
контроллера). Чем выше потребление тока, тем
быстрее выполняется отключение. Защита
двигателя от перегрузки соответствует классу
20. Подробные сведения о функции
отключения см. в разделе
•
Все преобразователи частоты должны быть
оборудованы системой защиты от короткого
замыкания и перегрузки по току. Для
реализации такой защиты следует
использовать входные предохранители, см.
. Если они не устанавливаются
производителем, их должен установить
специалист во время монтажа.монтаж.
Максимальные номиналы предохранителей см.
в
10.1 Характеристики, зависящие от
.
L1
L1
L2
L2
L3
L3
2
91
92
93
1
130BB460.11

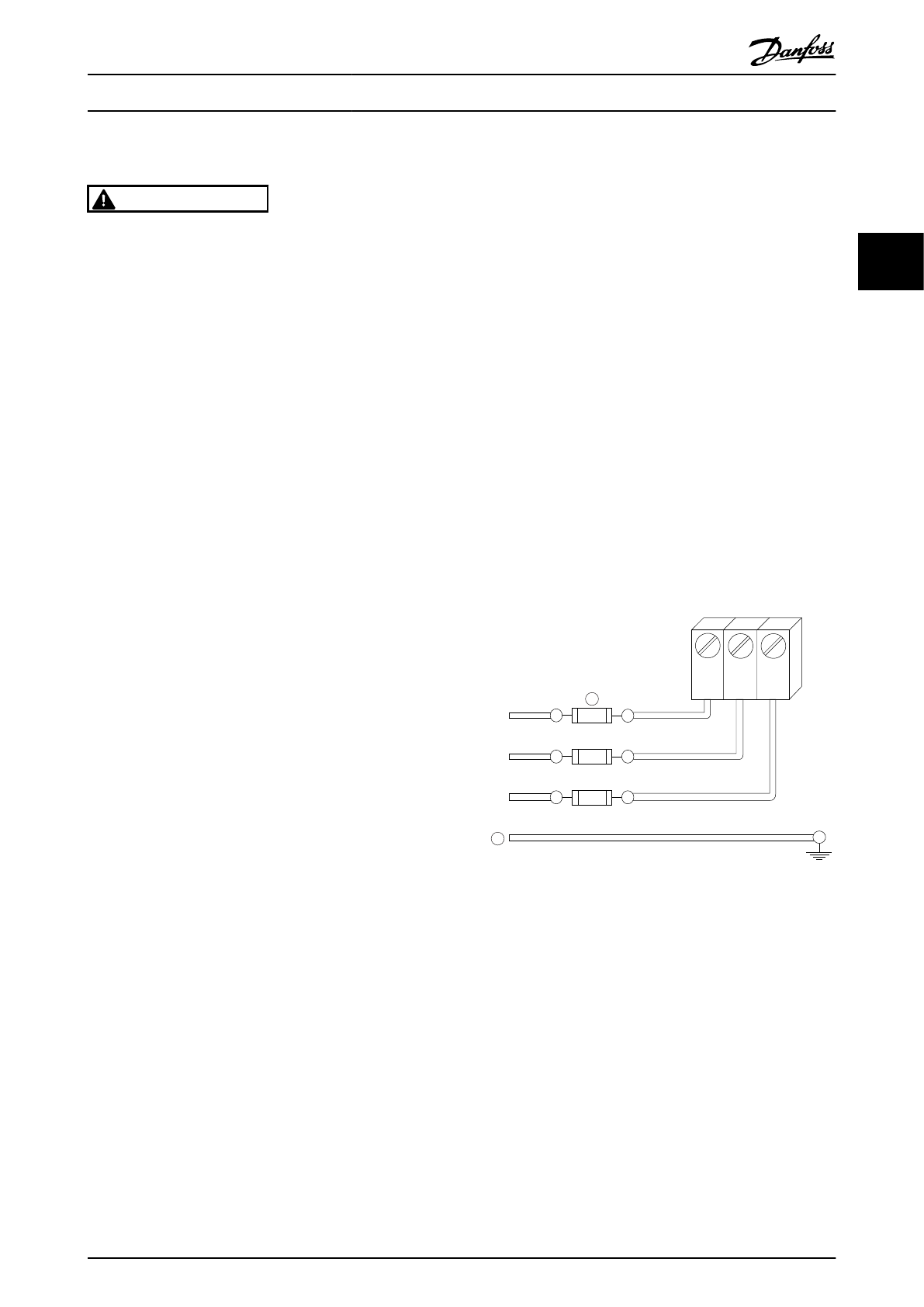

Рисунок 2.6 Предохранители преобразователя частоты
Тип и номинал провода
•
Вся проводка должна соответствовать
государственным и местным нормам и
правилам в отношении сечения провода и
температур окружающей среды.
•
Компания Danfoss рекомендует применять
силовые кабели из медного провода,
рассчитанного на минимальную температуру
75
°
C.
•
Рекомендуемые размеры проводки см. в
10.1 Характеристики, зависящие от
мощности
.
Монтаж
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
13
2
2
