Установка и настройка функции STO
ВНИМАНИЕ!
ФУНКЦИЯ STO!
Функция STO НЕ ОТКЛЮЧАЕТ сетевое напряжение от
преобразователя частоты или от вспомогательных
контуров. Работы с электрической частью
преобразователя частоты или двигателя можно
проводить только после отключения сетевого питания и
после истечения периода ожидания, указанного в
. Несоблюдение требования к
отключению сетевого питания от устройства и
соответствующего периода ожидания может привести к
летальному исходу или получению серьезных травм.
•
Не рекомендуется останавливать
преобразователь частоты с использованием
функции отключения по превышению
крутящего момента. Если работа
преобразователя частоты прекращается с
использованием данной функции, устройство
будет отключено и остановится с выбегом.
Если это недопустимо (например, является
опасным), преобразователь частоты и
оборудование перед использованием данной
функции следует остановить с применением
соответствующего режима остановки. В
зависимости от применения может
потребоваться использование механического
тормоза.
•
При использовании преобразователей частоты
для синхронных двигателей и двигателей с
постоянными магнитами, в случае
неисправности силовых полупроводников для
нескольких IGBT: Несмотря на активацию
функции отключения по превышению
крутящего момента, преобразователь частоты
может генерировать компенсирующий
крутящий момент, который поворачивает
двигатель максимум на 180/p градусов, где p
означает количество полюсных пар.
•
Эта функция подходит только для выполнения
механических работ на преобразователе
частоты или в соответствующих зонах машины.
Данная функция не обеспечивает
электробезопасности. Данную функцию не
следует использовать в качестве функции
управления для запуска и/или останова
преобразователя частоты.
Для безопасной установки преобразователя частоты
следует соблюдать следующие требования.
1.
Снимите перемычку между клеммами
управления 37 и 12 либо 13. Разрезать или
разорвать перемычку недостаточно, это не
сможет защитить от короткого замыкания. (См.
перемычку на
2.
Подключите внешнее реле безопасности через
нормально разомкнутую функцию
безопасности (следует соблюдать инструкцию,
прилагаемую к защитному устройству) к
клемме 37 (функция STO) и к одной из клемм
— 12 либо 13 (24 В пост. тока). Защитное реле
должно соответствовать требованиям
категории 3 (EN 954-1)/PL «d» (ISO 13849-1).
12/13
37
130BA874.10

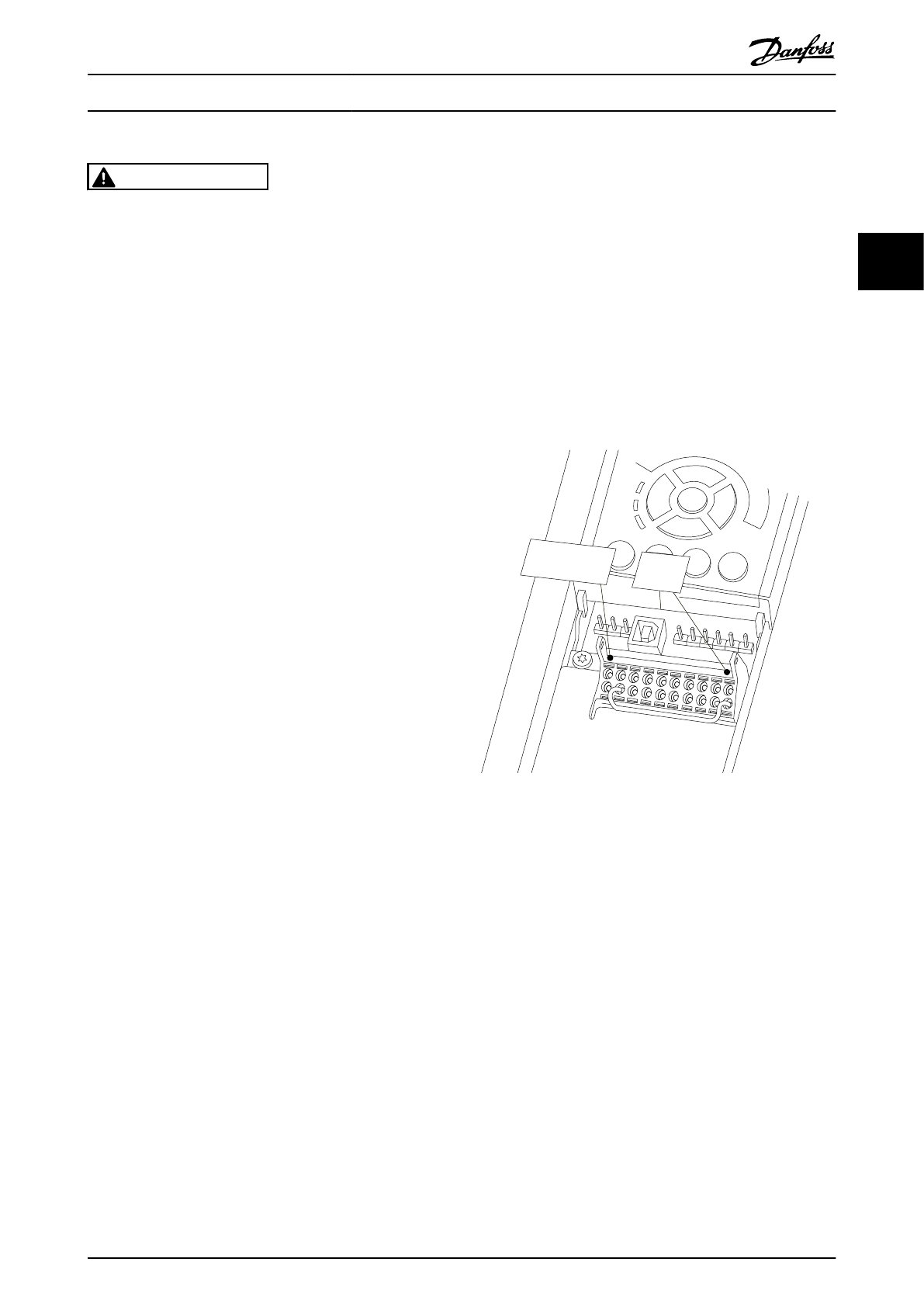

Рисунок 2.35 Перемычка между клеммой 12/13 (24 В) и
клеммой 37
Монтаж
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
27
