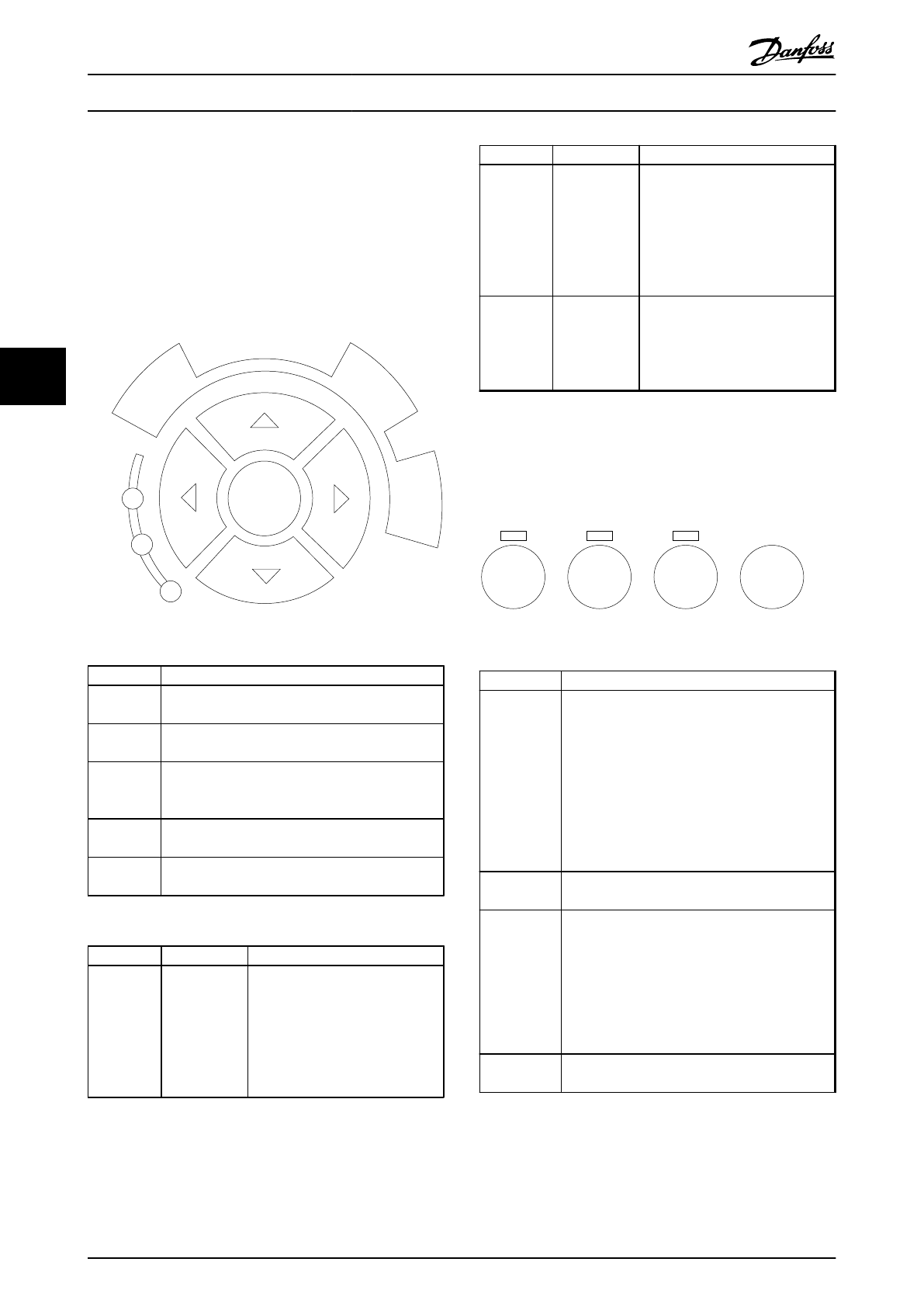

4.1.4 Навигационные кнопки
Навигационные кнопки используются для
программирования функций и перемещения курсора
дисплея. При помощи навигационных кнопок можно
также контролировать скорость в режиме местного
(ручного) управления. В этой же зоне расположены три
световых индикатора состояния преобразователя
частоты.
130B
T117.10
OK
Back
In
fo
Warm
Alarm
On
C
anc
el
Рисунок 4.4 Навигационные кнопки
Кнопка
Функция
Back
(Назад)
Позволяет возвратиться к предыдущему шагу
или списку в структуре меню.
Cancel
(Отмена)
Аннулирует последнее внесенное изменение
или команду, пока режим дисплея не изменен.
Info
(Информац
ия)
Нажмите для описания отображаемой функции.
Навигацион
ные кнопки
Четыре навигационные кнопки позволяют
перемещаться по пунктам меню.
OK
Используется для доступа к группам параметров
или для подтверждения выбора.
Таблица 4.3 Функции навигационных кнопкок
Цвет
Индикатор
Функция
Зеленый
ON (ВКЛ.)
Светодиод включения ON (ВКЛ.)
горит, когда на преобразователь
частоты поступает напряжение
питания от сети с шины
постоянного тока или от
внешнего источника питания 24
В.
Цвет
Индикатор
Функция
Желтый
WARN
(ПРЕДУПР.)
При возникновении условия
предупреждения загорается
желтый светодиод
предупреждения WARN
(ПРЕДУПР.) и на дисплее
появляется текст, описывающий
проблему.
Красный
ALARM
Условие наличия неисправности
активирует мигающий красный
светодиод и отображение
текстового описания аварийного
сигнала.
Таблица 4.4 Функции световых индикаторов
4.1.5 Кнопки управления
Кнопки управления находятся в нижней части LCP.
130BP046.10
Hand
on
Off
Auto
on
Reset
Рисунок 4.5 Кнопки управления
Кнопка
Функция
Hand On
(Ручной пуск)
Запускает преобразователь частоты в режиме
местного управления.
•
Воспользуйтесь навигационными кнопками
для управления скоростью
преобразователя частоты
•
Внешний сигнал останова, подаваемый
входом управления или посредством
последовательной связи, блокирует
включенный режим местного управления.
Off (Выкл.)
Останавливает двигатель без отключения
питания преобразователя частоты.
Auto On
(Автоматичес
кий пуск)
Переводит систему в режим дистанционного
управления.
•
Отвечает на внешнюю команду запуска,
переданную с клемм управления или
посредством последовательной связи.
•
Задание скорости берется с внешнего
источника
Reset (Сброс) Выполняет сброс преобразователя частоты
вручную после устранения сбоя.
Таблица 4.5 Функции кнопок управления
Интерфейс пользователя
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
44
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
4
4
