a
b
130BA419.10

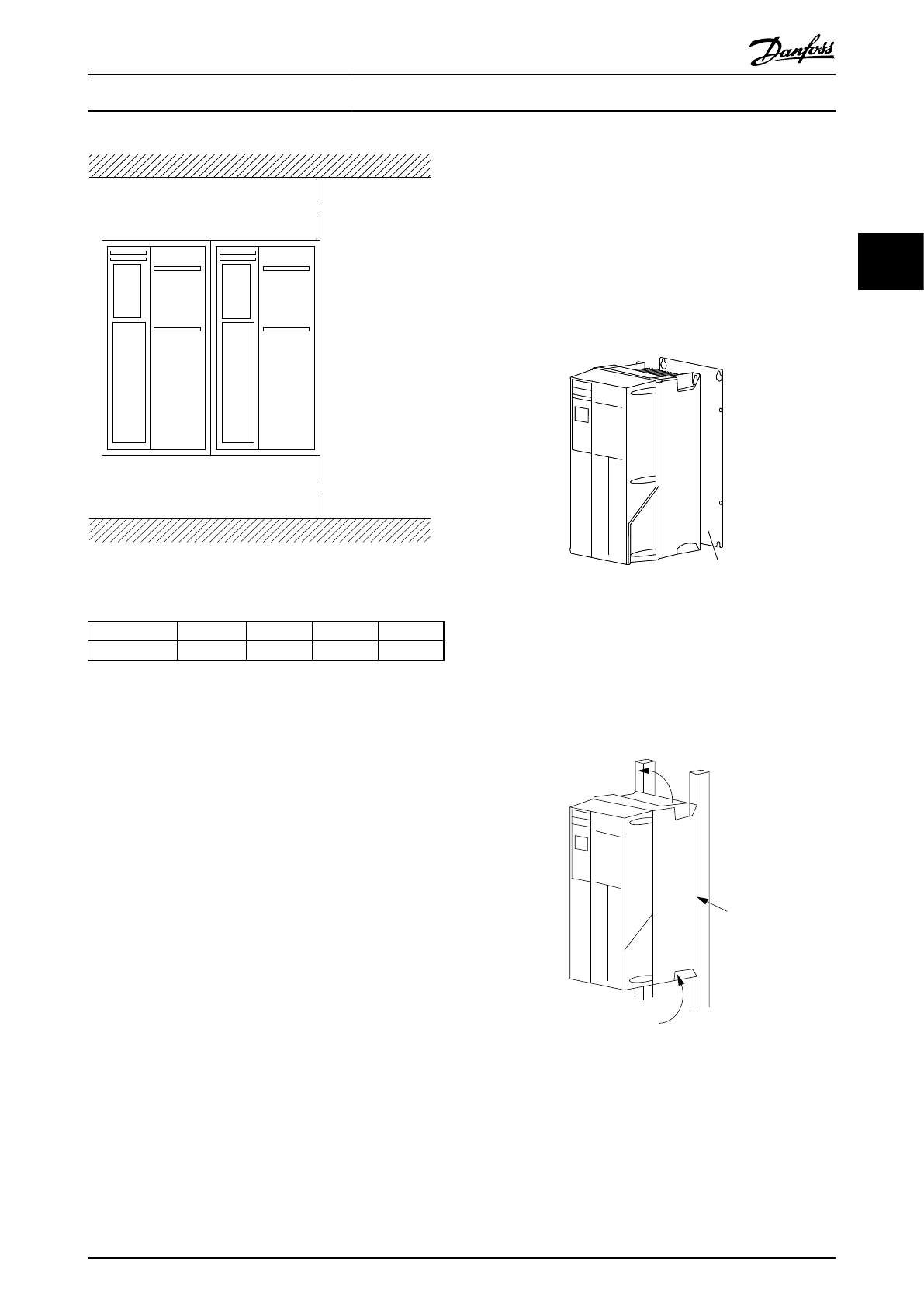

Рисунок 2.1 Зазоры для охлаждения в верхней и нижней
части устройства
Корпус
A2-A5
B1-B4
C1, C3
C2, C4
a/b [мм]
100
200
200
225
Таблица 2.1 Требования к минимальным зазорам для
циркуляции воздуха
2.3.2 Подъем
•
Проверьте массу устройства и определите
способ безопасного подъема.
•
Найдите подходящее подъемное устройство.
•
В случае необходимости воспользуйтесь
подъемно-транспортным оборудованием,
краном или вилочным подъемником с такой
номинальной мощностью, которая позволит
переместить устройство.
•
Для подъема устройства воспользуйтесь
транспортными кольцами, если они входят в
комплект поставки.
2.3.3 Установка
•
Установите устройство в вертикальном
положении.
•
Преобразователи частоты могут быть
установлены без зазора вплотную друг к другу.
•
Убедитесь, что место, подготовленное для
монтажа, выдержит массу устройства.
•
Для обеспечения надлежащей циркуляции
охлаждающего воздуха установите устройство
на устойчивую ровную поверхность или
прикрепите к дополнительной задней панели
(см.
и
•
Ошибка монтажа может привести к перегреву
и снижению производительности.
•
Если на устройстве имеются монтажные
отверстия для настенного монтажа,
используйте их.
130BA219.10
A
Рисунок 2.2 Правильная установка с использованием
задней панели
Буквой А на
и
обозначена задняя
панель, установленная надлежащим образом для
обеспечения достаточного воздушного охлаждения
устройства.
130BA228.11
1
Рисунок 2.3 Правильный монтаж с
использованием реек
УВЕДОМЛЕНИЕ
При монтаже на рейки требуется задняя панель.
Монтаж
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
9
2
2
