2.4.4.1 Подключение двигателя, корпуса

A2 и A3

При   подключении   двигателя   к   преобразователю   частоты
шаг   за   шагом   следуйте   приведенным   ниже   инструкциям.

1.

Подключите   к   клеммной   колодке   заземляющий
провод   двигателя,   а   также   провода   фаз
двигателя   U,   V   и   W,   и   затяните   клеммы.

M

A

I

N

S

L1    L2     L3

91    92     93

- L

C +

RELA

Y  1          RELA

Y 2

+DC

BR-

B

+ D

C

B R -

      B

R +

      U

        V

        W

9 9

U

V

W

M

O

T O

R

130BA265.10

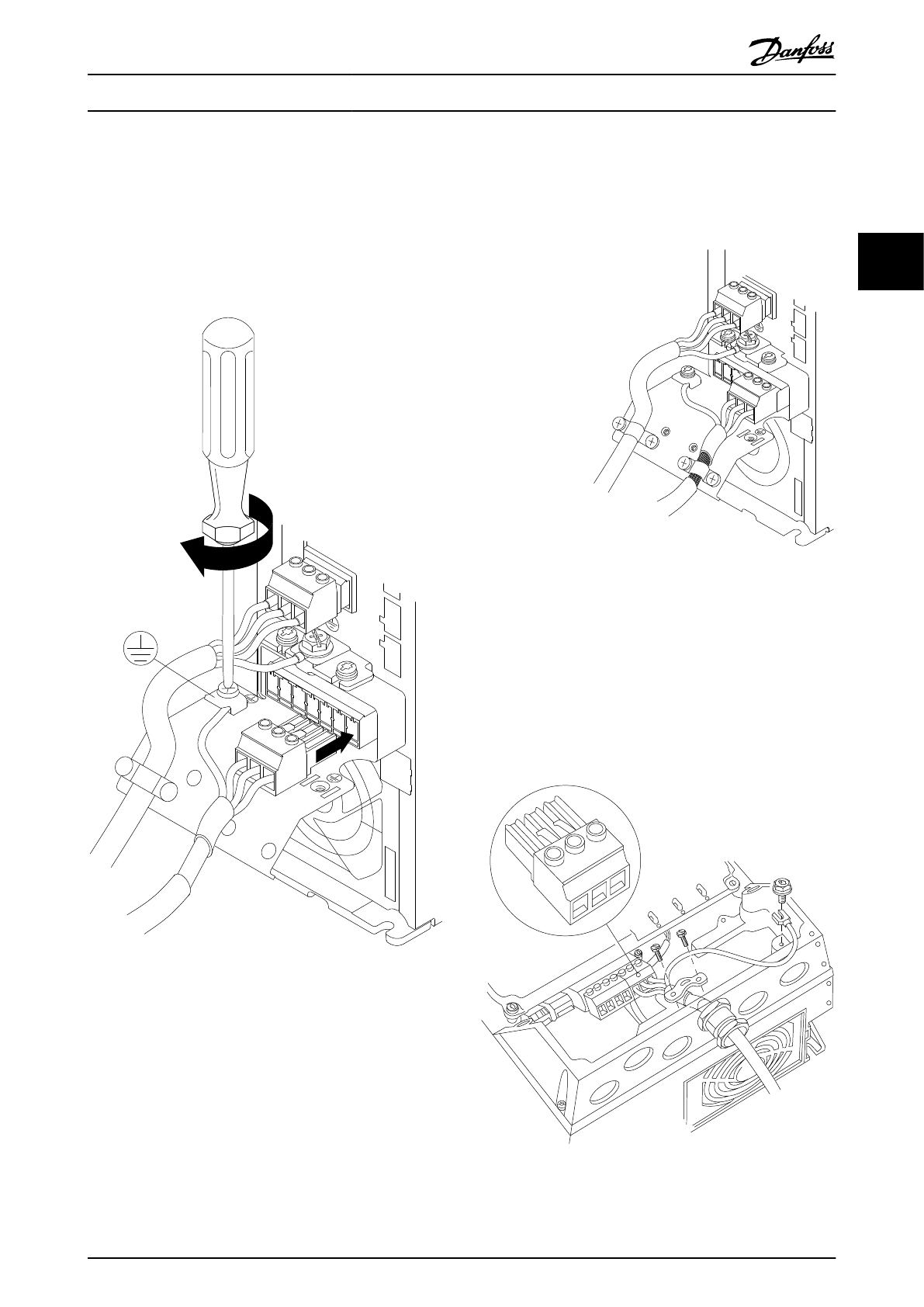

Рисунок   2.13   Подключение   двигателя,   корпуса   A2   и   A3

2.

Установите   кабельный   зажим,   чтобы
обеспечить   соединение   экранирующей   оплетки
кабеля   с   шасси   по   всей   окружности   (360

°

).

Убедитесь,   что   наружная   изоляция   кабеля   под
зажимом   снята.

130BA266.10

+DC

BR-

B

M

A

I

N

S

L1    L2     L3

91    92     93

RELA

Y  1          RELA

Y 2

99

- LC -

U

V

W

MO

TOR

Рисунок   2.14   Монтаж   кабельного   зажима

2.4.4.2 Подключение двигателя, корпуса

A4 и A5

1.

Подключите   заземление   двигателя.

2.

Присоедините   провода   двигателя   U,   V   и   W   к
клеммам   и   затяните   клеммы.

3.

Убедитесь,   что   наружная   изоляция   кабеля
двигателя   под   зажимом   ЭМС   удалена.

U

V

W

96

97

98

130B

T337.10

Рисунок   2.15   Подключение   двигателя,   корпуса   A4   и   A5

Монтаж
