Параметры, вводимые через мастер:
•
Обводной клапан
•
Время цикла (от запуска до запуска):
•
Мин. частота (Гц)
•
Макс. частота (Гц)
•
Уставка
•
Включение/отключение
•
400/230 В перем. тока
•
Ток (А)
•
Скорость вращения (об/мин)
6.2.2 Один или несколько вентиляторов или насосов
Мастер содержит указания относительно процесса настройки вентилятора или насоса холодильного конденсатора.
Введите данные о конденсаторе или насосе и системе охлаждения, в которой будет работать преобразователь
частоты. Терминология и единицы измерения, используемые в мастере, являются типовыми для холодильного
оборудования, и поэтому настройка выполняется за 10–15 простых шагов с использованием всего двух кнопок на
панели LCP.
F1
gL/UR
L
1
L
2
PE
91 92 93
53/54
FC 103
Alarm
Motor
U V W PE
96 97 95 93
Start
Control signal
0-10 V or
4-20 mA
Cables type: LIYCY
Ltot. max. = 40 mm
Motors insulation class B minimum
130BA761.11
12
18

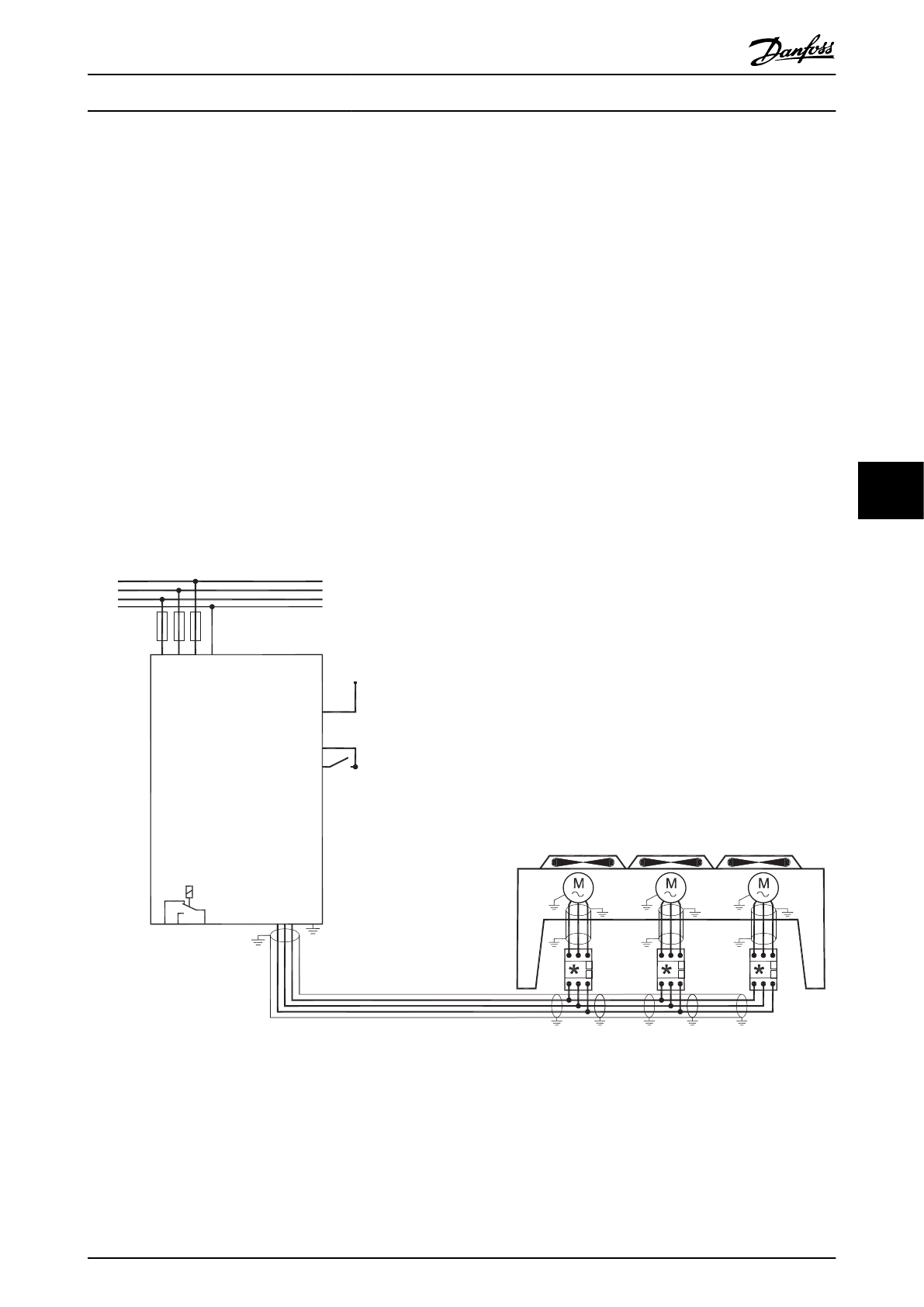

Рисунок 6.2 Регулирование скорости с использованием аналогового задания (разомкнутый контур) — один вентилятор или насос/
несколько вентиляторов или насосов параллельно
Примеры настройки для разли...
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
59
6
6
