4 Интерфейс пользователя
4.1 Панель местного управления
Панель местного управления (LCP) представляет собой
комбинацию дисплея и клавиатуры и расположена на
передней части преобразователя. LCP представляет
собой интерфейс пользователя к преобразователю
частоты.
LCP выполняет несколько пользовательских функций.
•
Пуск, останов и регулирование скорости в
режиме местного управления.
•
Отображение рабочих данных, состояния,
предупреждений и оповещений.
•
Программирование функций преобразователя
частоты.
•
Ручной сброс преобразователя частоты после
сбоя, если автоматический сброс отключен.
Предлагается также дополнительная цифровая панель
(NLCP). Принцип работы NLCP аналогичен принципу
работы локальной панели. Детальное описание
использования NLCP см. в «Руководстве по
программированию».
УВЕДОМЛЕНИЕ
Контрастность дисплея можно отрегулировать путем
одновременного нажатия кнопок [Status] и [
▲
]/[
▼
].

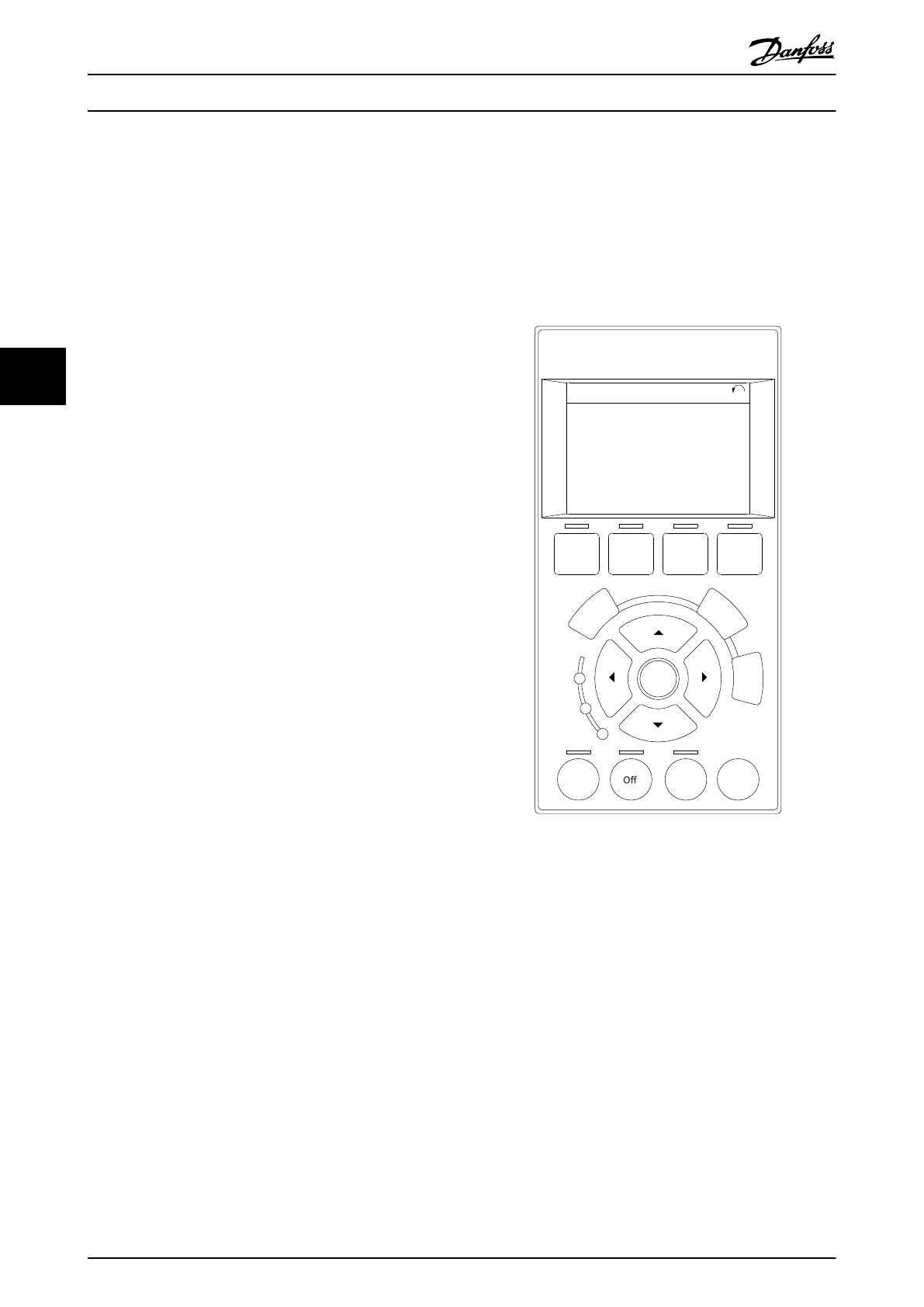

4.1.1 Вид LCP
LCP разделена на четыре функциональные зоны (см.
Auto
On
Reset
Hand
On
Status
Quick
Menus
Main
Menu
Alarm
log
Canc
el
Inf
o
Status
1(1)
0.0%
Back
OK
0.00kW
Off Remote Stop
0.0 Hz
2605 kWh
On
Alarm
Warn.
130BD390.10
a
b
c
d
0.00 A
Рисунок 4.1 LCP
a.
Дисплей.
b.
Кнопки меню дисплея, при помощи которых на
дисплее можно отобразить опции состояния,
программирования или журнала сообщений об
ошибках.
c.
Навигационные кнопки для программирования
функций, передвижения курсора по дисплею и
управления скоростью в режиме местного
управления. Здесь расположены также
индикаторы состояния.
d.
Кнопки установки режимов работы и кнопка
сброса.
Интерфейс пользователя
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
42
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
4
4
