1 Введение

1

2

3

4

5

6

7

8

9

10

11

12

13

14

8

15

16

17

18

130BB492.10

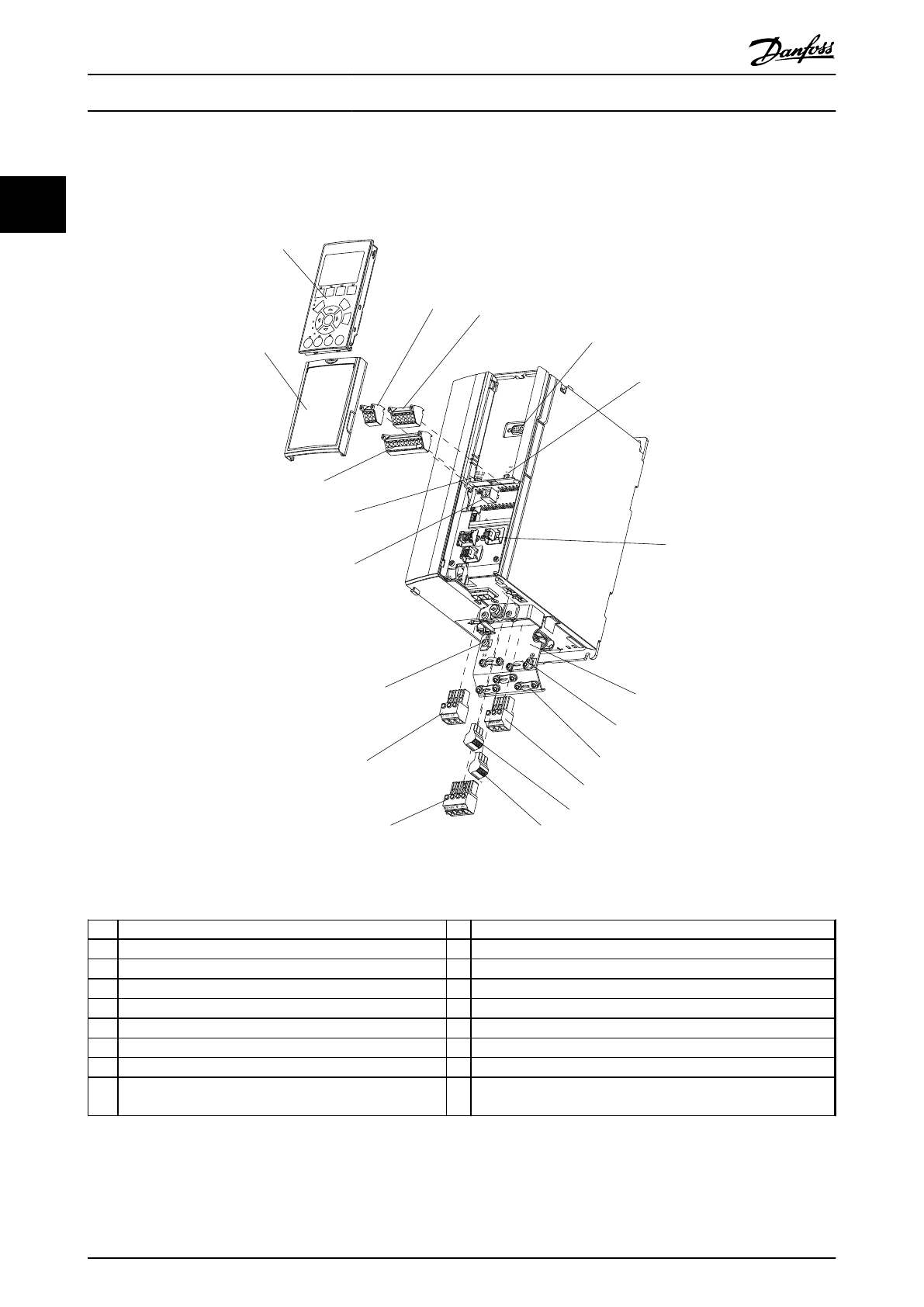

Рисунок   1.1   Пространственный   вид,   типоразмер   A

1

LCP

10 Выходные   клеммы   двигателя   96   (U),   97   (V),   98   (W)

2

Разъем   шины   последовательной   связи   RS-485   (+68,   -69)

11 Реле   2   (01,   02,   03)

3

Разъем   аналогового   входа/выхода

12 Реле   1   (04,   05,   06)

4

Разъем   входа   LCP

13 Клеммы   тормоза   (-81,   +82)   и   разделения   нагрузки   (-88,   +89)

5

Аналоговые   выключатели   (A53),   (A54)

14 Входные   клеммы   сети   питания   91   (L1),   92   (L2),   93   (L3)

6

Разгрузка   натяжения   кабеля/защитное   заземление

15 USB-разъем

7

Развязывающая   панель

16 Клеммный   переключатель   шины   последовательной   связи

8

Заземляющий   зажим   (защитное   заземление)

17 Цифровой   вход/выход   и   питание   24   В

9

Заземляющий   зажим   и   разгрузка   натяжения
экранированного   кабеля

18 Защитная   панель   кабелей   управления

Таблица   1.1   Пояснения   к

Рисунок   1.1

Введение

Инструкция по эксплуатации преобразователя частоты FC 103 для VLT

®

Refrigeration Drive, 1,1–90 кВт

4
