4.1.2 Установка значений дисплея LCP
Дисплей включается при подключении преобразователя
частоты к сети питания, клемме шины постоянного тока
или внешнему источнику питания 24 В.
Отображаемая на LCP информация может быть
настроена в соответствии с требованиями конкретного
применения.
•
Все показания дисплея связаны с конкретными
параметрами
•
Параметры выбираются в быстром меню
Q3-13
Настройки дисплея
•
На дисплее 2 есть дополнительный параметр
увеличения изображения
•
Состояние преобразователя частоты в нижней
строке дисплея не выбирается — оно
генерируется автоматически
1.1
2
3
1.3
1.2
130B
T831.10
0.0%
Off Remote Stop
1 (1)
0.00 kw
0.00 A
0.0Hz
2605kWh
Status

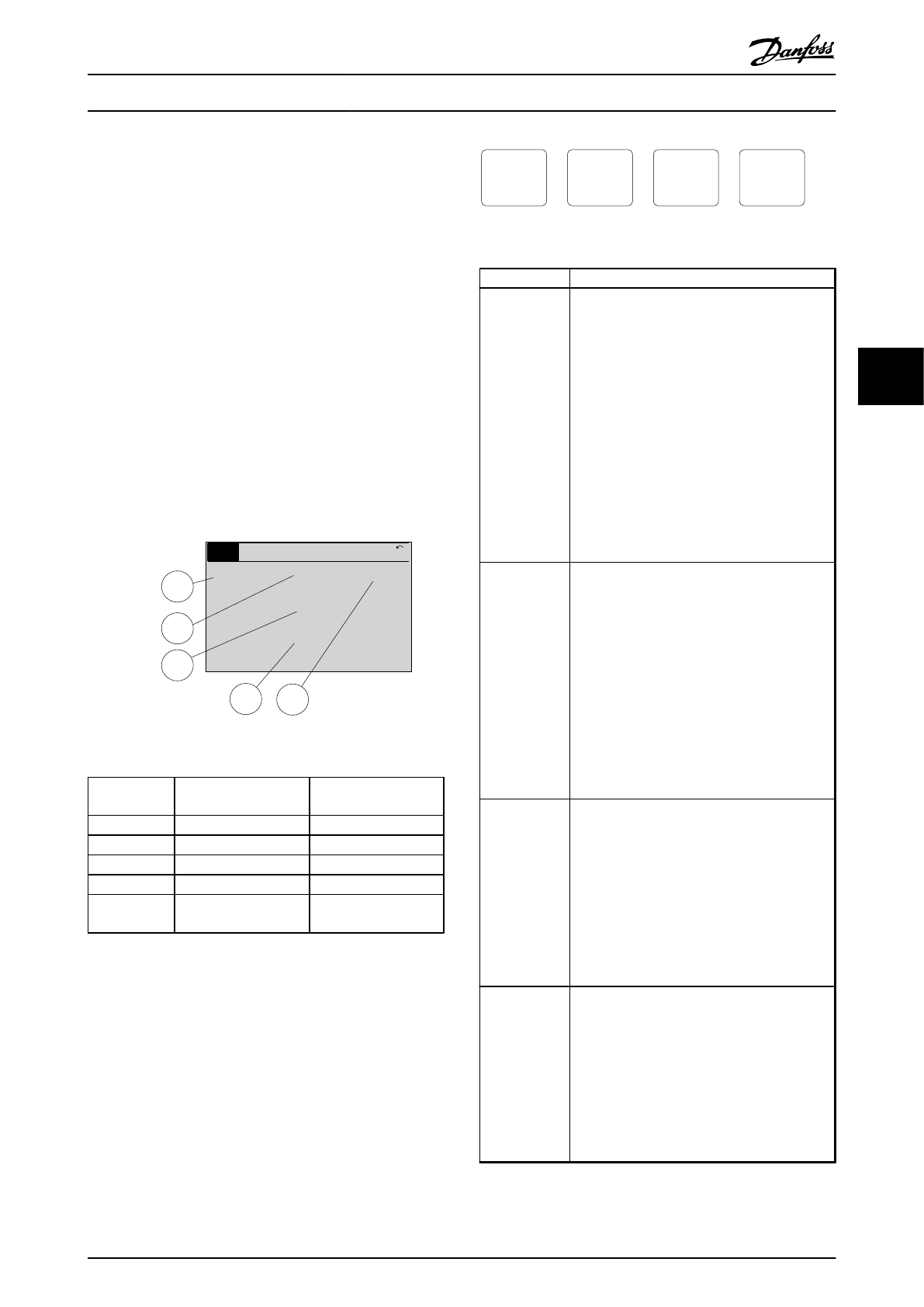

Рисунок 4.2 Показания дисплея
Элемент
Номер параметра
Настройка по
умолчанию
1.1
0-20
Задание %
1.2
0-21
Ток двигателя
1.3
0-22
Мощность [кВт]
2
0-23
Частота
3
0-24
Счетчик киловатт-
часов
Таблица 4.1 Пояснения к
4.1.3 Кнопки меню дисплея
Кнопки меню обеспечивают доступ к меню для
настройки параметров, переключения режимов
отображения состояний во время нормальной работы и
просмотра данных журнала отказов.
130BP045.10
Status
Quick
Menu
Main
Menu
Alarm
Log
Рисунок 4.3 Кнопки меню
Кнопка
Функция
Status
(Состояние)
Выводит на дисплей рабочую информацию.
•
В автоматическом режиме нажатие
кнопки позволяет переключаться между
показаниями состояния на дисплее
•
Повторное нажатие позволяет пролистать
все показания состояния
•
Нажмите кнопки [Status] (Состояние) и [
▲
]
или [
▼
] для регулировки яркости экрана
•
Символ в правом верхнем углу дисплея
показывает направление вращения
двигателя и набор параметров, который
активен в данный момент. Этот элемент
не программируется.
Quick Menu
(Быстрое
меню)
Позволяет получить доступ к инструкциям по
программированию параметров для
выполнения первоначальной настройки, а
также подробным инструкциям для
различных применений.
•
Используется для доступа к меню
Q2
Быстрая настройка
с целью получения
пошаговых инструкций по базовому
программированию параметров
преобразователя частоты.
•
Для установки функций следуйте
указанному набору параметров.
Main Menu
(Главное
меню)
Открывает доступ ко всем параметрам
программирования.
•
Двойное нажатие позволяет получить
доступ к индексу высшего уровня
•
Одиночное нажатие позволит вернуться в
предыдущее меню
•
Нажатие кнопки позволяет ввести код
параметра для прямого доступа к этому
параметру
Alarm Log
(Журнал
аварийных
сигналов)
Отображает список текущих предупреждений,
10 последних аварийных сигналов и журнал
учета технического обслуживания.
•
Используя навигационные кнопки,
выберите номер аварийного сигнала,
чтобы ознакомиться с более подробной
информацией о преобразователе частоты
перед входом в аварийный режим, и
нажмите [OK].
Таблица 4.2 Описание функций кнопок меню
Интерфейс пользователя
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
43
