6 Примеры настройки для различных применений
6.1 Введение
УВЕДОМЛЕНИЕ
При использовании поставляемой по заказу функции безопасного останова по превышению крутящего момента
между клеммами 12 (или 13) и 37 может понадобиться перемычка для работы преобразователя частоты с
запрограммированными значениями заводских настроек по умолчанию.
Примеры, приведенные в данном разделе, могут служить кратким справочником по наиболее распространенным
случаям применения.
•
Настройки параметров являются региональными по умолчанию, если не указано иное (выбирается в
0-03 Региональные установки
).
•
Параметры, имеющие отношение к клеммам, а также их значения указаны рядом со схемами.
•
В случаях, когда требуются установки переключателя для аналоговых клемм А53 или А54, приводятся
рисунки.
6.2 Примеры настройки
6.2.1 Компрессор
Мастер инструктирует пользователя во время установки холодильного компрессора и просит его ввести данные о
компрессоре и системе охлаждения, в которой будет работать преобразователь частоты. Терминология и единицы
измерения, используемые в мастере, являются типовыми для холодильного оборудования, и поэтому настройка
выполняется за 10–15 простых шагов с использованием всего двух кнопок на панели LCP.
Supply
Reference
Night setback
PT 1000 inputs
(optional)
Alarms
Feedback
4-20 mA
0-10 V
-1/12 Bar
Refrigerant Rxxx
P
P
130BA759.11

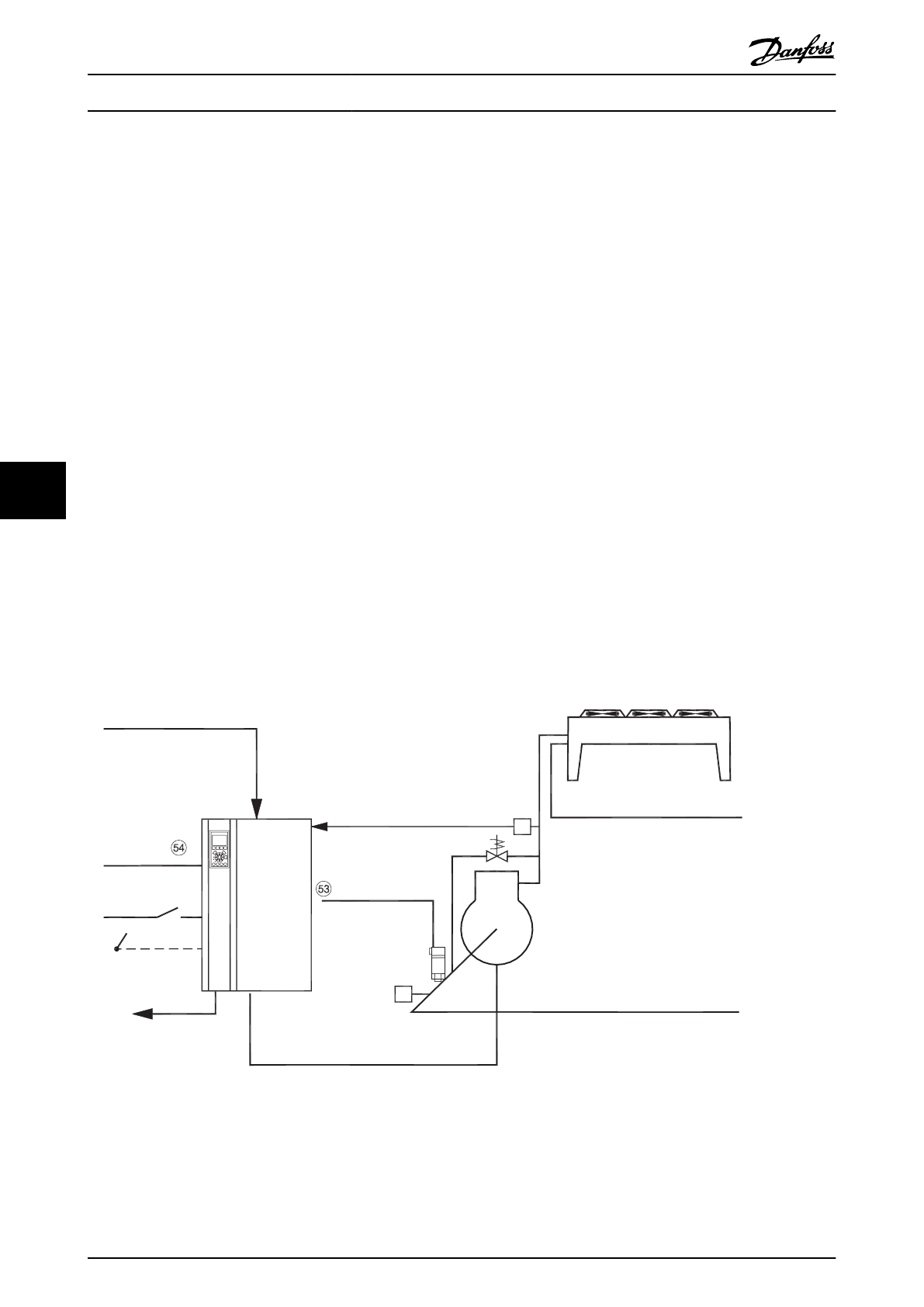

Рисунок 6.1 Стандартный чертеж компрессора с внутренним управлением
Примеры настройки для разли...
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
58
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
6
6
