2.4.2.2 Заземление с использованием
экранированного кабеля
Для проводки двигателя предлагаются зажимы
заземления (зануления) (см.
130BA266.10
+DC
BR-
B
M
A
I
N
S
L1 L2 L3
91 92 93
RELA
Y 1 RELA
Y 2
99
- LC -
U
V
W
MO
TOR

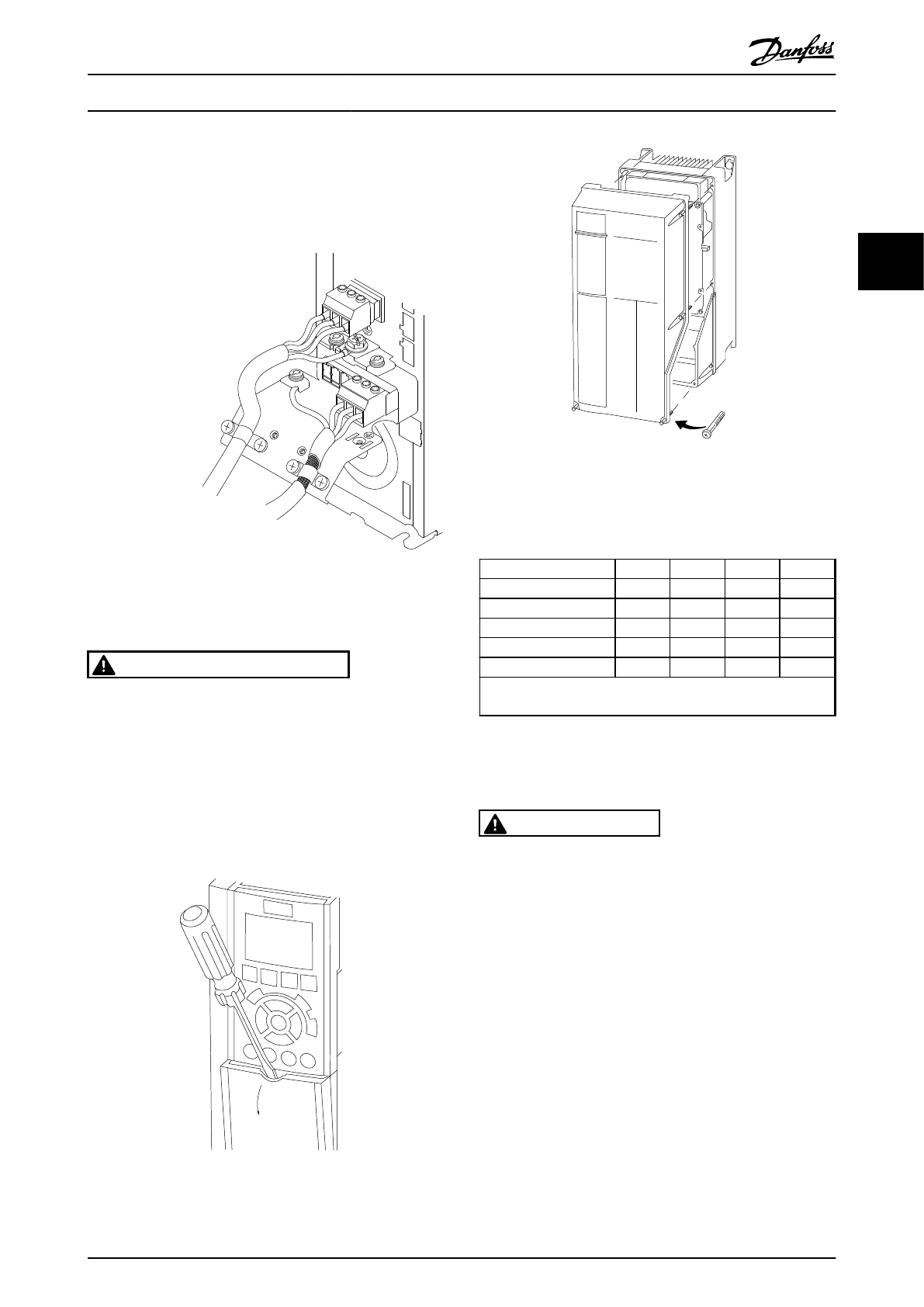

Рисунок 2.7 Заземление с помощью экранированного кабеля
2.4.3 Доступ
ПРЕДУПРЕЖДЕНИЕ
Повреждение устройства вследствие
загрязнения
Не оставляйте преобразователь частоты со снятой
крышкой корпуса.
•
Снимите крышку доступа с помощью отвертки.
См.
•
Или снимите переднюю крышку, ослабив
крепежные винты. См.
130B
T248.10
Рисунок 2.8 Доступ к подключениям проводки
управления в корпусах A2, A3, B3, B4, C3 и C4
130B
T334.10
Рисунок 2.9 Доступ к подключениям проводки
управления в корпусах A4, A5, B1, B2, C1 и C2
Перед затяжкой крышек см.
Типоразмер
IP20
IP21
IP55
IP66
A4/A5
-
-
2
2
B1
-
*
2,2
2,2
B2
-
*
2,2
2,2
C1
-
*
2,2
2,2
C2
-
*
2,2
2,2
* Нет болтов для затягивания
— Не существует
Таблица 2.3 Моменты затяжки для крышек (Нм)
2.4.4 Подключение двигателя
ВНИМАНИЕ!
ИНДУЦИРОВАННОЕ НАПРЯЖЕНИЕ!
Отдельно прокладывайте выходные кабели двигателя от
разных преобразователей частоты. Индуцированное
напряжение от выходных кабелей двигателей,
проложенных рядом друг с другом, может зарядить
конденсаторы оборудования даже при выключенном и
изолированном оборудовании. Несоблюдение
требований к раздельной прокладке выходных кабелей
двигателя может привести к летальному исходу или
серьезным травмам.
•
Максимальные размеры проводов указаны в
10.1 Характеристики, зависящие от
мощности
.
•
Используйте кабель размера, рекомендуемого
государственными и местными нормами
электробезопасности.
Монтаж
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
15
2
