ВНИМАНИЕ!

Заземляющий   кабель   должен   иметь   сечение   не   менее
10   мм²,

или   необходимо   использовать   два   сетевых

провода,   рассчитанных   на   номинальный   ток,   с
отдельными   соединительными   наконечниками   в
соответствии   со   стандартами

EN   50178/IEC   61800-5-1.

4.

Присоедините   провода   к   сетевому   разъему   и
затяните   клеммы.

130BA263.10

95

M

A

I

N

S

+DC

BR-

BR+

U

V

W

91

92

93

L1

L2

L3

RELA

Y  1          RELA

Y 2

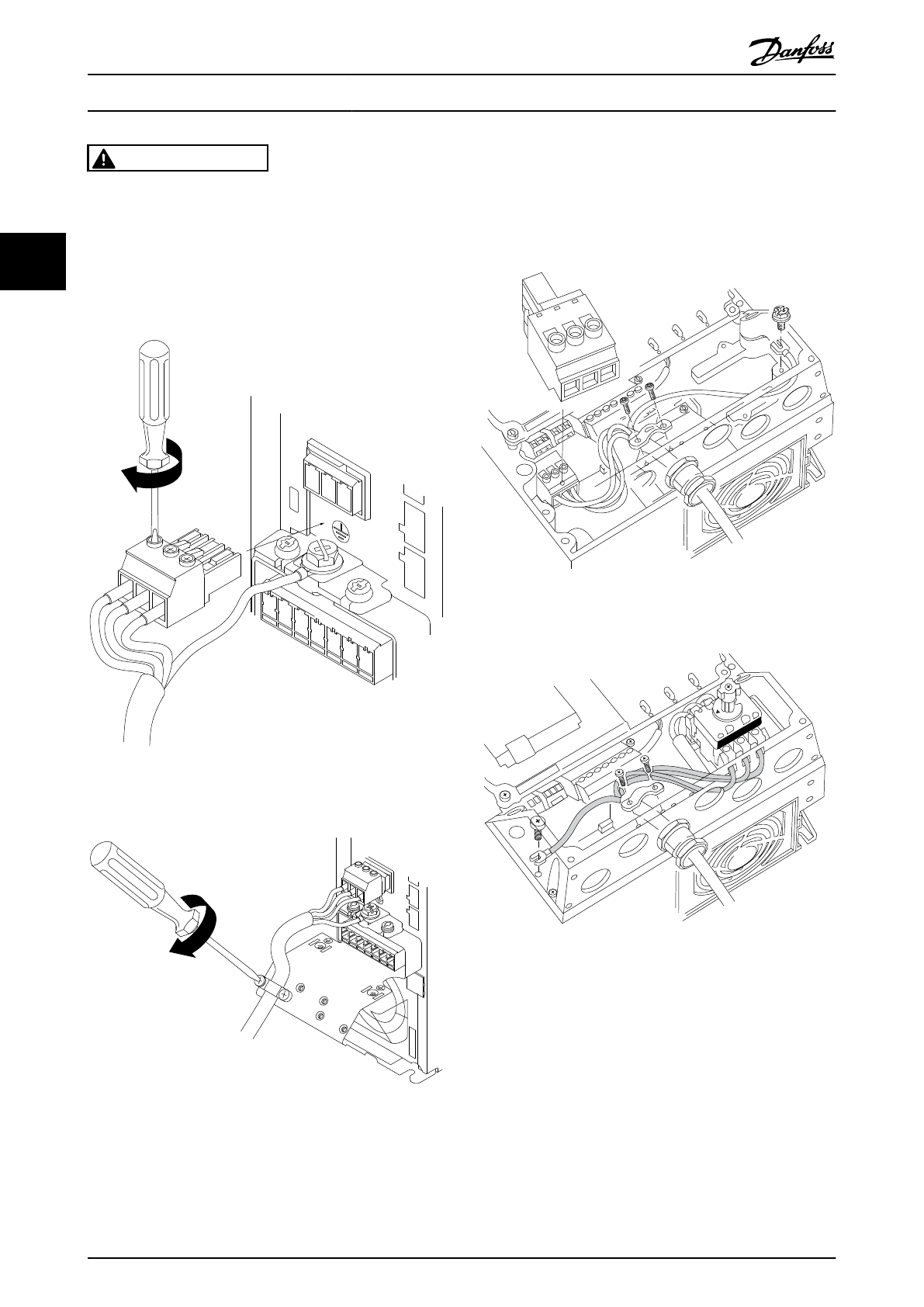

Рисунок   2.21   Монтаж   сетевого   разъема

5.

Закрепите   скобу   крепления   на   проводке   сети.

+DC

BR-

BR+

U

V

W

M

A

I

N

S

L1    L2     L3

91    92     93

RELA

Y  1          RELA

Y 2

99

- L

C -

130BA264.10

Рисунок   2.22   Монтаж   опорного   кронштейна

2.4.5.2 Подключение к сети, корпуса A4 и

A5

УВЕДОМЛЕНИЕ

Используется   кабельный   зажим.

L 1

L 2

L 3

91

92

93

130B

T336.10

Рисунок   2.23   Подключение   к   питающей   сети   и   заземлению
без   использования   сетевого   разъединителя

130B

T335.10

Рисунок   2.24   Подключение   к   питающей   сети   и   заземлению
с   использованием   сетевого   разъединителя
