2.4.6 Подключение элементов
управления
2.4.6.1 Типы клемм управления
На
показаны съемные разъемы
преобразователя частоты. Функции клемм и настройки
по умолчанию приведены в
1
4
2
3
130BA012.12
61
68
69
39
42
50
53
54
55
12
13
18
19
27
29
32
33
20
37

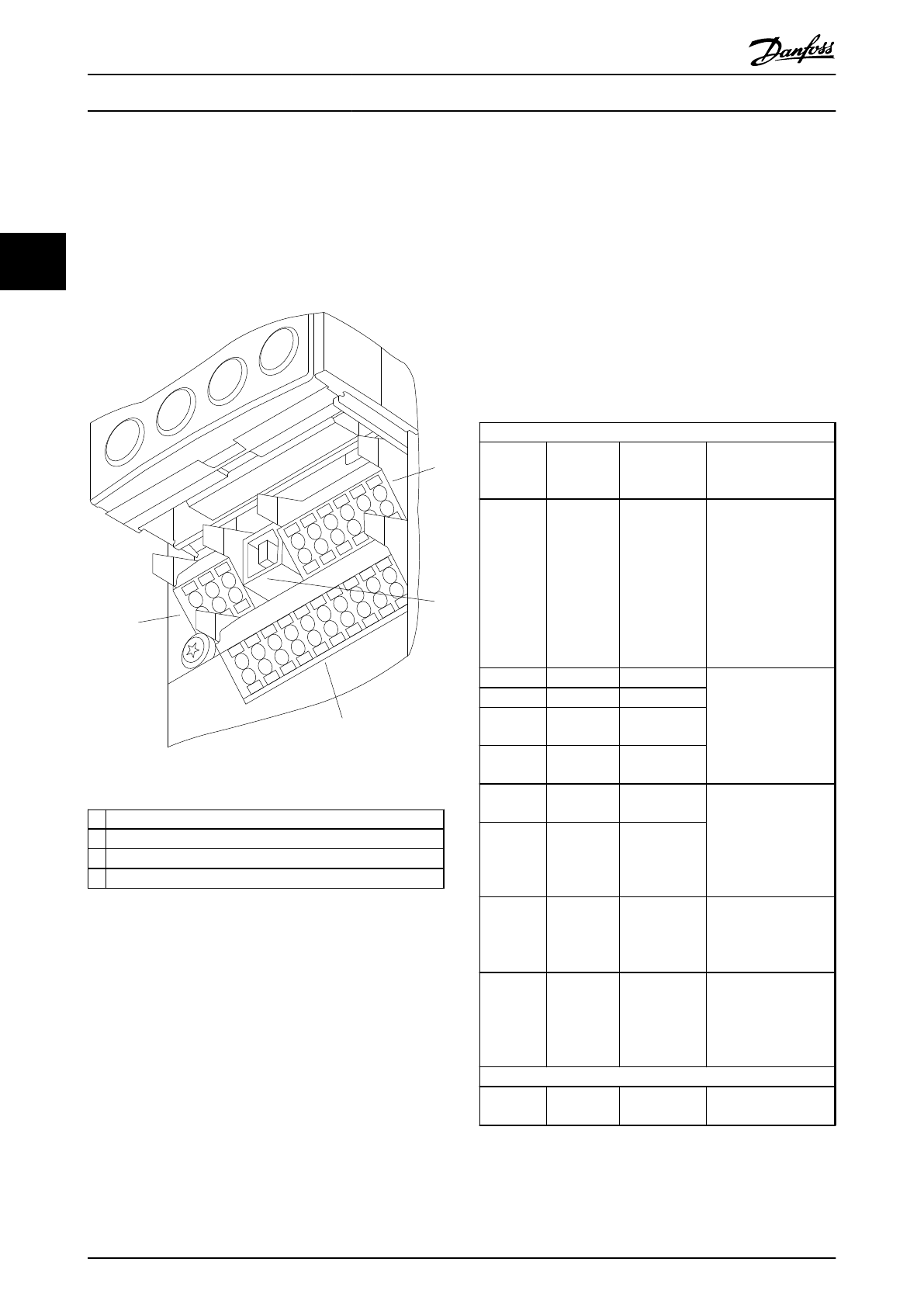

Рисунок 2.27 Расположение клемм управления
1 Разъем 1: клеммы 12–37
2 Разъем 2: клеммы 61–69
3 Разъем 3: клеммы 39–55
4 Разъем 4: клеммы 1–6
Таблица 2.4 Пояснения к
•
Разъем 1 содержит четыре программируемые
клеммы цифровых входов, две дополнительные
цифровые клеммы, программируемые для
использования в качестве цифровых входов
либо цифровых выходов, клемму питания 24 В
пост. тока и общую клемму для
дополнительного пользовательского источника
питания 24 В пост. тока.
•
Разъем 2 содержит клеммы (+)68 и (-)69 для
порта последовательной связи RS-485.
•
Разъем 3 имеет два аналоговых входа, один
аналоговый выход, клемму питания 10 В пост.
тока и общие клеммы для входов и выходов.
•
Разъем 4 содержит порт USB для
использования с преобразователем частоты.
•
Кроме того, имеется два выхода реле типа
Form C, расположенные на плате питания в
разных местах в зависимости от конфигурации
и типоразмера преобразователя частоты.
•
На некоторых дополнительных устройствах,
поставляемых по заказу, могут присутствовать
дополнительные клеммы. См. руководство к
соответствующему дополнительному
оборудованию.
Сведения о номиналах клемм см. в
Цифровые входы/выходы
Клемма
Задание
Настройка
по
умолчанию
Описание
12, 13
-
+24 В пост.
тока
Напряжение питания
24 В пост.тока.
Максимальный
выходной ток
составляет 200 мА
для всех нагрузок 24
В. Используется для
цифровых входов и
внешних датчиков.
18
5-10
[8] Запуск
Цифровые входы.
19
5-11
[10] Реверс
32
5-14
[39] Днев./
ноч. контроль
33
5-15
[0] Не
используется
27
5-12
[2] Выбег,
инверсный
Могут выбираться
качестве цифрового
входа или выхода. По
умолчанию
настроены в качестве
входов.
29
5-13
[0] Не
используется
20
-
Общая клемма для
цифровых входов и
потенциал 0 В для
питания 24 В.
37
-
Отключение
по
превышению
крутящего
момента (STO)
(Дополнительная
функция) Безопасный
вход. Используется
для STO
Аналоговые входы/выходы
39
-
Общий контакт для
аналогового выхода
Монтаж
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
22
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
2
