130BC955.10

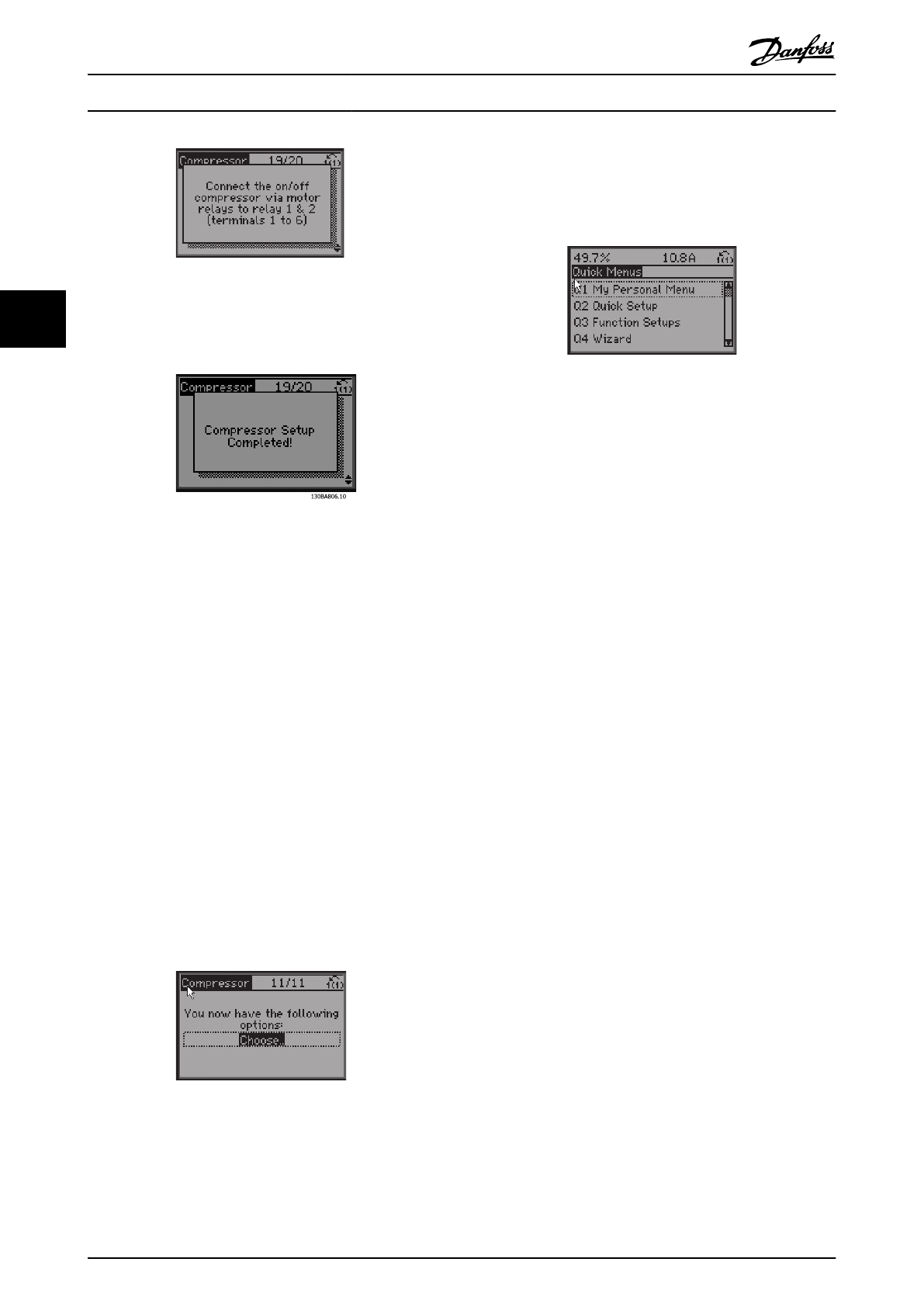

Рисунок   3.22   Информационное   сообщение:
выполните   соответствующее
подключение

Рисунок   3.23   Информационное   сообщение:
настройка   завершена

По   завершении   установки   перезапустите   мастер   или
запустите   применение.   В   данном   меню   возможен   выбор
следующих   опций:

•

Перезапуск   мастера.

•

Переход   в   главное   меню.

•

Переход   к   экрану   состояния.

•

Запуск   ААД.   Примечание:   выбор   компрессора
позволяет   работать   с   сокращенной   версией
ААД,   а   выбор   одного   вентилятора   и   насоса
позволяет   включить   полную   ААД.

•

При   выборе   вентилятора   конденсатора
применение   ААД   исключено.

•

Запуск   применения.   Этот   режим   включает
преобразователь   частоты   в   ручном/местном
режиме   или   через   внешний   сигнал   управления,
если   на   предыдущем   экране   была   выбрана
функция   разомкнутого   контура.

130BP956.10

Рисунок   3.24   Запуск   применения

Работу   «Руководства   по   применению»   можно   отменить   в
любое   время,   нажав   кнопку   [Back]   (Назад).   При   помощи
быстрого   меню   можно   снова   войти   в   «Руководство   по
применению».

130BC957.10

Рисунок   3.25   Quick   Menu   (Быстрые   меню)

При   повторном   запуске   «Руководства   по   применению»
сохраните   изменения,   внесенные   в   заводские   настройки
или   восстановите   значения   по   умолчанию.

УВЕДОМЛЕНИЕ

Если   в   системных   требованиях   указано   наличие
внутреннего   пакетного   контроллера   для   трех
компрессоров   с   подключенным   обводным   клапаном,
необходимо   указать   FC   103   с   дополнительной   платой
реле   (MCB105),   установленной   внутри   преобразователя
частоты.
Следует   запрограммировать   обводной   клапан   на
функционирование   через   один   из   выходов
дополнительной   платы   реле   MCB105.
Это   необходимо,   поскольку   выходы   стандартных   реле   в
FC   103   используются   для   контроля   компрессоров   в
группе.

3.3.2 Обязательное первоначальное

программирование

преобразователя частоты

УВЕДОМЛЕНИЕ

Если   настройка   выполняется   с   использованием   мастера,
следующие   рекомендации   можно   игнорировать.

Перед   включением   преобразователя   частоты   требуется
выполнить   его   базовое   программирование   для
достижения   оптимальных   рабочих   характеристик.
Базовое   рабочее   программирование   подразумевает
ввод   параметров,   указанных   в   паспортной   табличке
двигателя,   а   также   указание   минимальной   и
максимальной   рабочих   скоростей   двигателя.   Вводите
данные   с   соблюдением   следующей   процедуры.
Рекомендуемые   параметры   предназначены   для   запуска
и   проверки   устройства.   Настройки   для   конкретных
применений   могут   отличаться.   Подробные   инструкции
относительно   ввода   параметров   с   использованием   LCP
см.   в

4   Интерфейс   пользователя

.
