Цифровые входы/выходы
Клемма
Задание
Настройка
по
умолчанию
Описание
42
6-50
[100] Вых.
частота
Программируемый
аналоговый выход.
Аналоговый сигнал
0–20 мА или 4–20 мА
при макс. 500
Ом.
50
-
+10 В пост.
тока
Напряжение питания
10 В пост. тока,
аналоговые входы.
Максимум 15 мА,
обычно используется
для подключения
потенциометра или
термистора.
53
6-1*
Задание
Аналоговый вход.
Могут выбираться
для напряжения или
тока. Переключатели
A53 и A54
используются для
выбора мА или В.
54
6-2*
Обратная
связь
55
-
Общий для
аналогового входа.
Последовательная связь
61
-
Встроенный
резистивно-
емкостной фильтр
для экрана кабеля.
Используется
ТОЛЬКО для
подключения экрана
при наличии
проблем с ЭМС.
68 (+)
8-3*
Интерфейс RS-485.
Для контактного
сопротивления
предусмотрен
переключатель платы
управления.
69 (-)
8-3*
Реле
01, 02, 03
5-40
[2] Привод
готов
Выход реле типа
Form C. Используется
для подключения
напряжения
переменного и
постоянного тока, а
также резистивных и
индуктивных
нагрузок.
04, 05, 06
5-40
[5] Работа
Таблица 2.5 Описание клемм

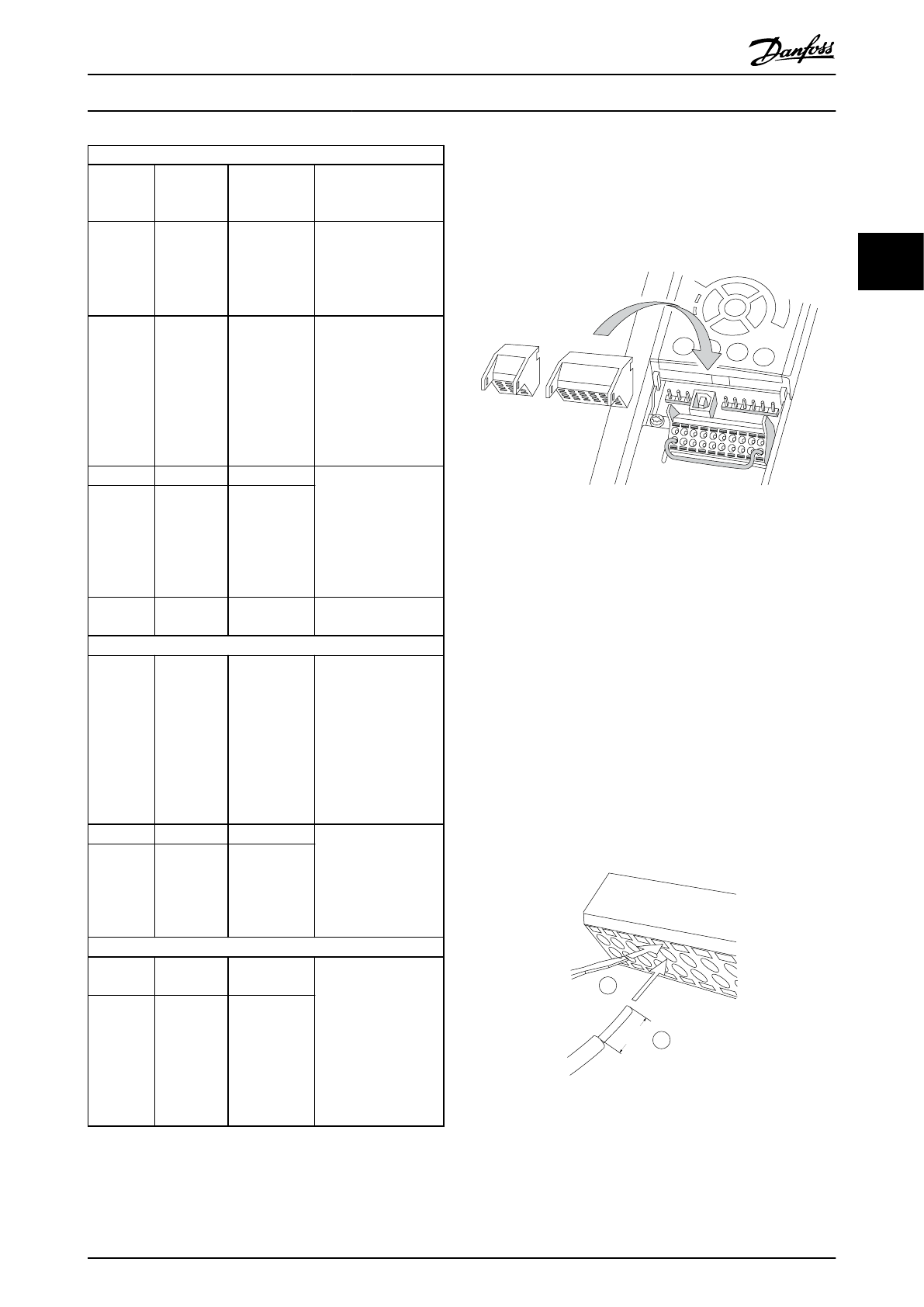

2.4.6.2 Подключение к клеммам
управления
Разъемы клемм управления можно отключать от
преобразователя частоты для облегчения установки, как
показано на
130B
T306.10
Рисунок 2.28 Отключение клемм управления
1.
Разомкните контакт, вставив небольшую
отвертку в прорезь, расположенную над или
под контактом, как показано на
.
2.
Вставьте зачищенный провод управления в
контакт.
3.
Выньте отвертку для фиксации провода
управления в контакте.
4.
Убедитесь в том, что контакт надежно
закреплен. Слабый контакт может привести к
сбоям в работе оборудования или к снижению
рабочих характеристик.
Размеры проводов для клемм управления см. в
10.1 Характеристики, зависящие от мощности
.
Типичные схемы подключения проводки управления см.
в
6 Примеры настройки для различных применений
2
1
10 mm
130BA310.10
12 13
18
19
27
29
32
33
Рисунок 2.29 Подключение элементов управления
Монтаж
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
23
2
2
