1.1 Цель руководства
Данное руководство содержит подробную информацию
о монтаже и вводе в эксплуатацию преобразователя
частоты. В главе
представлены требования к
монтажу механической и электрической части, в том
числе питания, двигателя, проводки подключения
элементов управления и последовательной связи, а
также дано описание функций клемм управления. В
главе
3 Пусконаладка и функциональные проверки
приводятся подробные инструкции по запуску,
базовому рабочему программированию и
функциональным проверкам. Остальные главы содержат
дополнительные сведения. К ним относятся интерфейс
пользователя, подробное программирование и
примеры применения, устранение неисправностей при
пусконаладке, а также технические характеристики
оборудования.
1.2 Обзор изделий
Преобразователь частоты представляет собой регулятор
электродвигателей, который служит для
преобразования переменного тока сети на входе в
переменный ток с другой формой колебаний на выходе.
Регулировка выходной частоты и напряжения позволяет
управлять скоростью или крутящим моментом
двигателя. Преобразователь частоты может изменять
скорость двигателя в ответ на сигнал обратной связи от
системы, такой как изменение температуры или
давления при управлении двигателями вентиляторов,
компрессоров или насосов. Преобразователь частоты
может также осуществлять регулировку двигателя,
передавая дистанционные команды с внешних
регуляторов.
Помимо этого, преобразователь частоты выполняет
мониторинг состояния двигателя и системы, активирует
предупреждения и аварийные сигналы при
повреждениях, включает и останавливает двигатель,
оптимизирует энергоэффективность, обеспечивает
защиту линейных гармонических функций и предлагает
прочие функции управления, мониторинга и повышения
эффективности. Функции управления и мониторинга
доступны в виде индикации состояний, подающихся на
внешнюю систему управления или сеть
последовательной связи.
1.3 Функции внутреннего регулятора
преобразователя частоты
На
представлена блок-схема внутренних
компонентов преобразователя частоты. Описание их
функций см. в

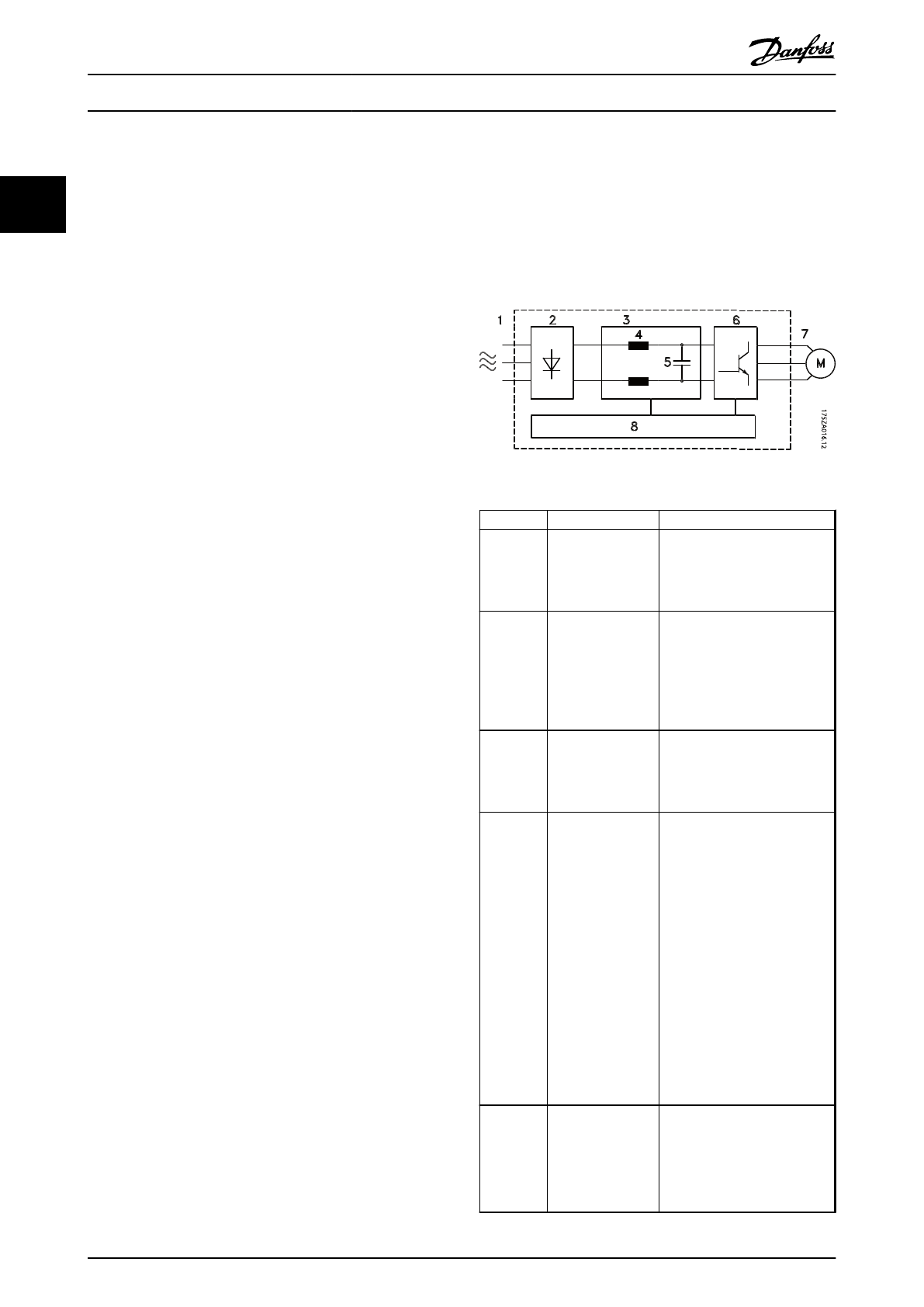

Рисунок 1.3 Блок-схема преобразователя частоты
Область
Название
Функции
1
Вход сетевого
питания
•
Подача питания к
преобразователю частоты
из трехфазной сети
переменного тока
2
Выпрямитель
•
Выпрямительный мост
преобразовывает
переменный ток на входе
в постоянный ток для
подачи питания на
инвертор
3
Шина постоянного
тока
•
Промежуточная цепь
шины постоянного тока
использует постоянный
ток
4
Реакторы
постоянного тока
•
Фильтруют
промежуточное
напряжение постоянного
тока в цепи
•
Обеспечивают защиту от
переходных процессов в
сети
•
Уменьшают эффективное
значение тока
•
Повышают коэффициент
мощности, передаваемой
обратно в сеть
•
Уменьшают гармоники на
входе переменного тока
5
Конденсаторная
батарея
•
Сохраняет постоянный ток
•
Обеспечивает защиту от
скачков при
краткосрочной потере
мощности
Введение
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
6
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
1
1
