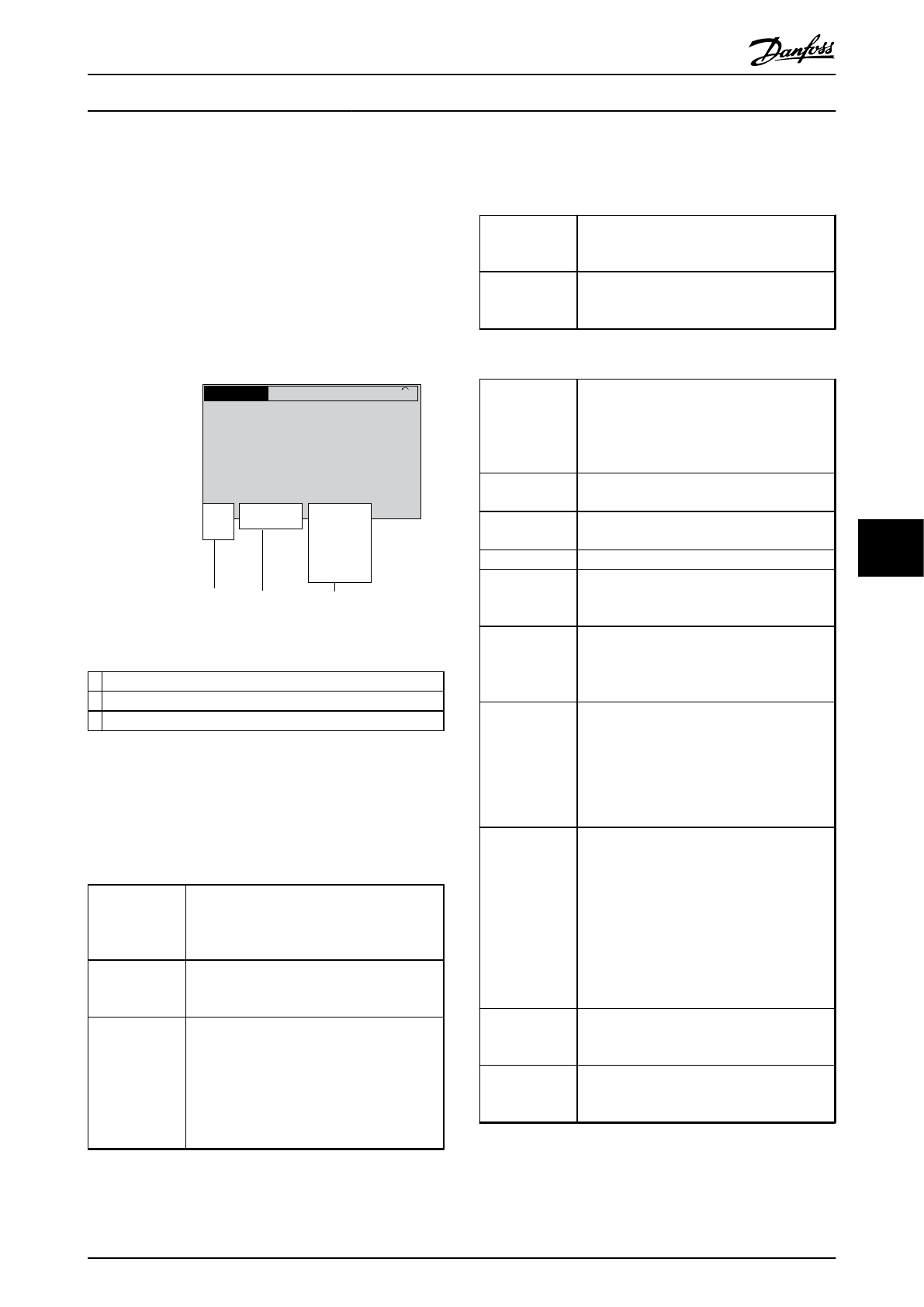

7 Сообщения о состоянии
7.1 Дисплей состояния
Если преобразователь частоты находится в режиме
отображения состояния, сообщения о состоянии будут
генерироваться автоматически и отображаться в
нижней строке на экране (см.
Status
799RPM 7.83A 36.4kW
0.000
53.2%
1(1)
Auto
Hand
Off
Remote
Local
Ramping
Stop
Running
Jogging
.
.
.
Stand by
130BB037.11
1
2
3
Рисунок 7.1 Дисплей состояния
1 Режим работы (см.
)
2 Место задания (см.
)
3 Рабочее состояние (см.
)
Таблица 7.1 Пояснения к
7.2 Расшифровка сообщений о состоянии
В таблицах
—
описываются
значения различных сообщений о состоянии.
Выкл.
Преобразователь частоты не реагирует на
сигналы управления до нажатия на кнопки
[Auto On] (Автоматический пуск) и [Hand
On] (Ручной пуск).
Автоматический
пуск
Преобразователь частоты управляется с
клемм управления и/или по
последовательной связи.
Преобразователем частоты можно
управлять при помощи кнопок навигации
на панели LCP. Команды останова, сброса,
реверса, торможения постоянным током, а
также другие сигналы, подаваемые на
клеммы управления, могут блокировать
команды местного управления.
Таблица 7.2 Режим работы
Дистанц-е
Задание скорости подается через внешние
сигналы по каналу последовательной связи
и внутренние предварительные задания.
Местное
Преобразователь частоты использует
управление [Hand On] (Ручной пуск) или
величины заданий из панели LCP.
Таблица 7.3 Место задания
Торм. пер.ток.
Тормоз переменного тока был выбран в
2-10 Функция торможения
. При торможении
переменным током двигатель
перемагничивается для достижения
управляемого замедления.
ААД ус.зав
Автоматическая адаптация двигателя (ААД)
завершена успешно.
Гот.к ААД
ААД готова к запуску. Нажмите [Hand On]
(Ручной пуск) для запуска.
Вып.ААД
Выполняется ААД.
Торможение
Тормозной прерыватель функционирует.
Генераторная энергия поглощается
тормозным резистором.
Макс. тормож.
Тормозной прерыватель функционирует.
Достигнут предел мощности для тормозного
резистора, установленный в
2-12 Brake Power
Limit (kW)
.
Выбег
•
Выбрана функция для цифрового входа
— инверсный останов выбегом (группа
параметров
5-1* Цифровые входы
).
Соответствующая клемма не подключена.
•
Остановка выбегом активирована по
каналу последовательной связи
Упр. замедл.
Было выбрано управляемое замедление в
14-10 Mains Failure
.
•
Напряжение в сети ниже значения
напряжения, соответствующего сбою и
заданного в
14-11 Mains Voltage at Mains
Fault
.
•
Преобразователь частоты выполняет
замедление двигателя с использованием
управляемого торможения.
Большой ток
Выходной ток преобразователя частоты
превышает порог, установленный в
4-51 Предупреждение: высокий ток
.
Низкий ток
Выходной ток преобразователя частоты
ниже порога, установленного в
4-52 Предупреждение: низкая скорость
.
Сообщения о состоянии
Инструкция по эксплуатации преобразователя частоты FC 103 для VLT
®
Refrigeration Drive, 1,1–90 кВт
MG16E250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
61
7
7
